wLSN

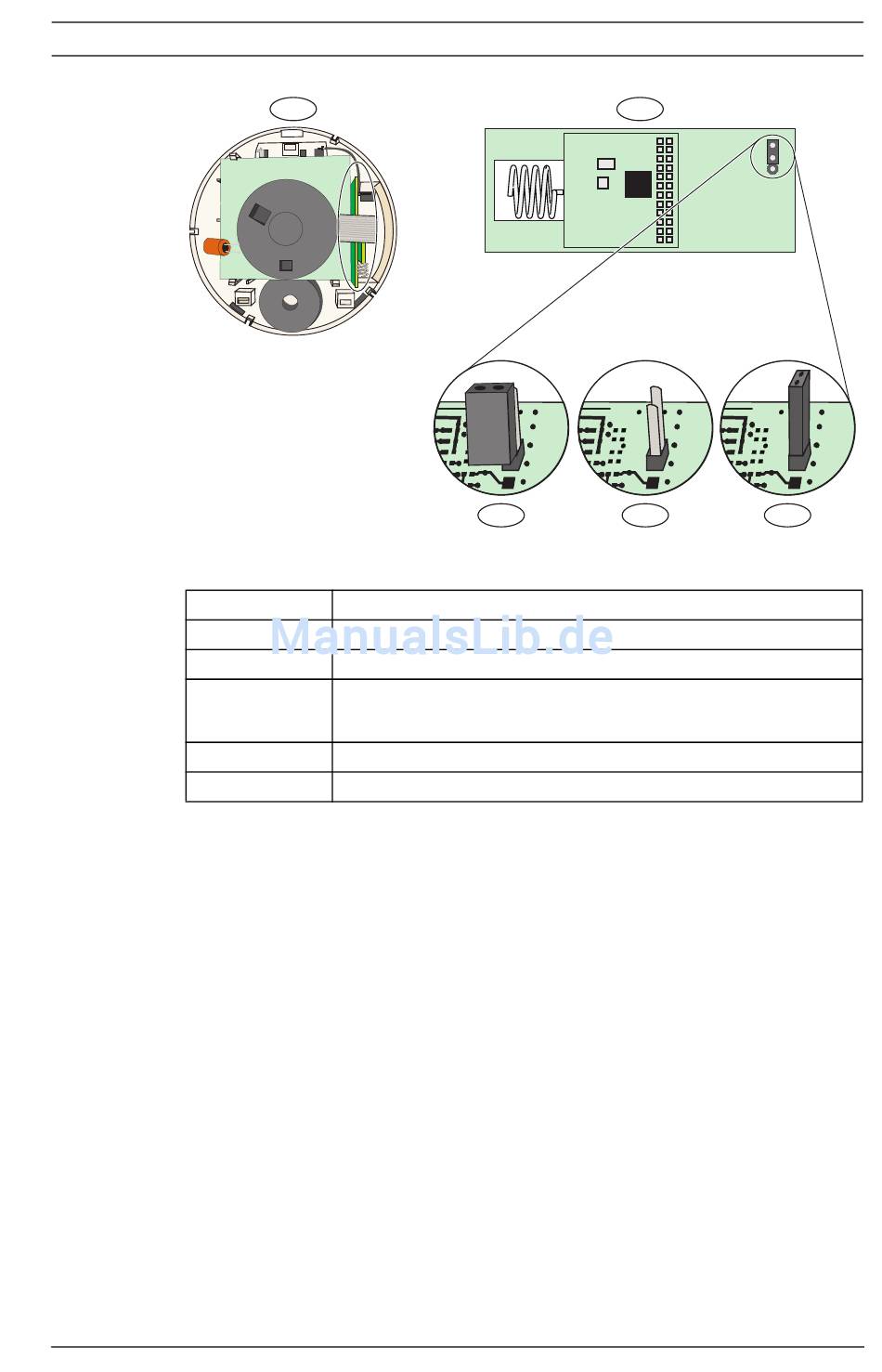

Bild 4.5 Senderleiterplatte und Drahtbrückenstifte
Element Nr.
1
2
3
4
5
6.
7.
8.
9.
Bosch Security Systems, Inc.
1
Beschreibung
Gehäuseunterteil
Leiterplatte des Senders
Brücke in Normalbetriebsposition
(Brücke deckt einen Einzelstift ab)
Vom Stift abgenommene Brücke
Brücke deckt beide Stifte ab
Legen Sie die Batterien wieder ein. Schließen Sie das
Gehäuseunterteil nicht. Der Melder ist jetzt in den nicht
erkannten und nicht eingegliederten Zustand
zurückversetzt.
Entfernen Sie die Brücke und bringen Sie sie wieder über
einem Stift an (normale Betriebsposition).
Setzen Sie die Gehäuseabdeckung wieder auf das
Gehäuseunterteil auf. Richten Sie den Akustikmelder mit
der Aussparung auf der Gehäuseabdeckung aus und
drücken Sie, bis die Abdeckung und das Unterteil
einrasten.
Schließen Sie das Batteriefach und montieren Sie den
Melder auf dem Gehäuseboden.
System-Referenzhandbuch
wLSN-Erkennung und -Eingliederung | de
3
2
4
5
F01U161836 | 01 | 2010.05
19
