30
de | wLSN-Geräte
Option mit einem einzigen Leitungsabschlusswiderstand
Verwenden Sie einen 1-kΩ-, 2,2-kΩ- oder 3,65-kΩ-
Leitungsabschlusswiderstand.
Verwenden Sie eine beliebige Anzahl von mit dem Stromkreis in
Reihe geschalteten Ruhekontakten (NC). Verwenden Sie eine
beliebige Anzahl von Arbeitskontakten (NO) im Stromkreis.
Siehe Bild 5.6, Seite 30.
Diese Art von Stromkreis kann ohne
Leitungsabschlusswiderstand verwendet werden, um einen
Zweipunkt-Stromkreis zu erhalten, wenn keine
Leitungsüberwachung erforderlich ist.

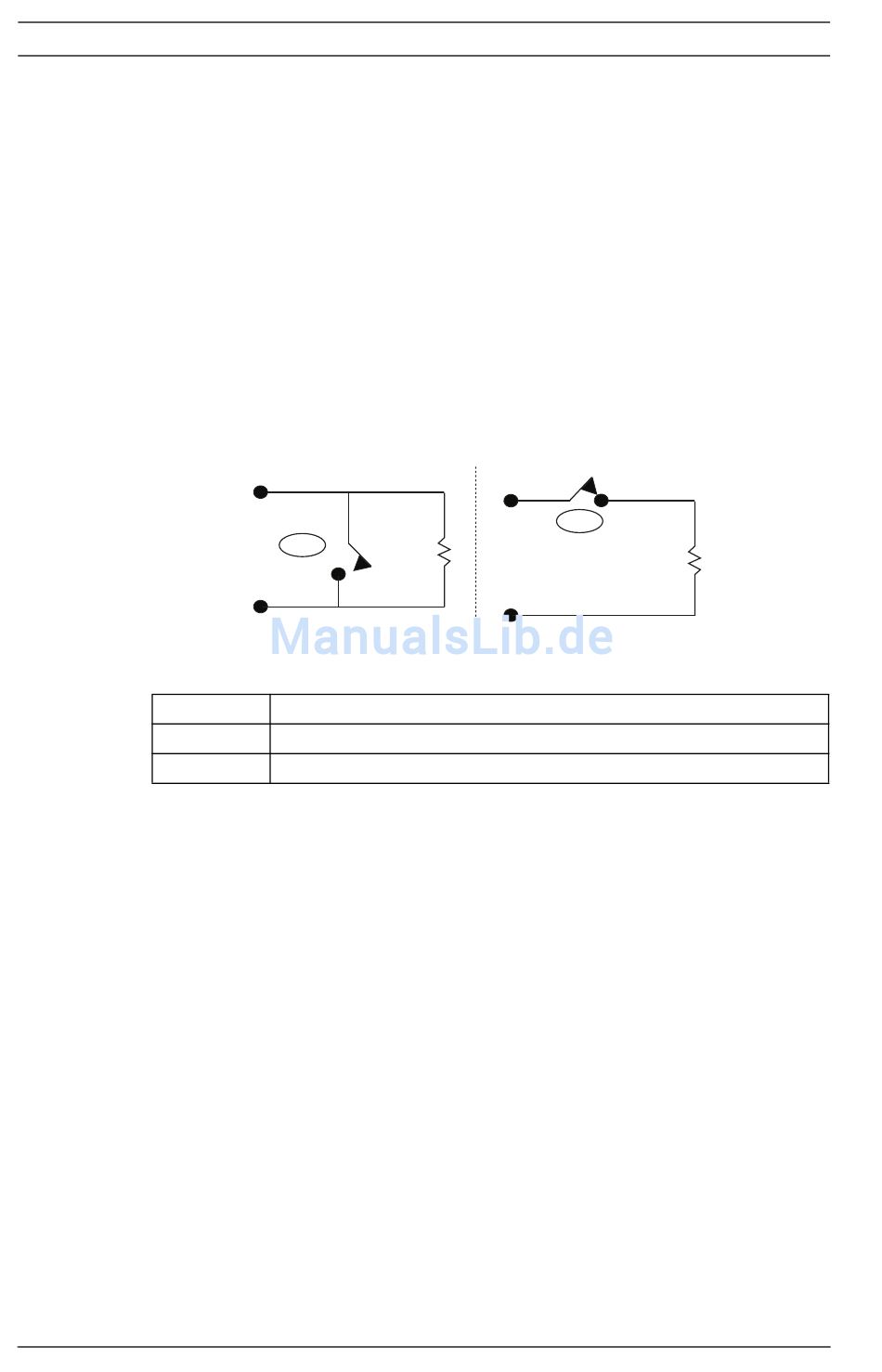

Bild 5.6 Option mit einem einzigen Leitungsabschlusswiderstand
Element Nr. Beschreibung
1
2
F01U161836 | 01 | 2010.05
1
Arbeitskontakt (NO)
Ruhekontakt (NC)
System-Referenzhandbuch
2
Bosch Security Systems, Inc.
wLSN
