Bosch Photobeam 3000 Installationsanleitung

Photobeam 3000
ISC-FPB1-W30DS, ISC-FPB1-W60DS,
ISC-FPB1-W90DS
de Installationsanleitung
1 Übersicht
ISC-FPB1-W30DS, ISC-FPB1-W60DS und ISC-FPB1-W90DS sind fotoelektrische
Doppelstrahlmelder (Lichtschranken) für den Innen- und Außenbereich.
Die Melder bestehen jeweils aus Sender und Empfänger. Wenn der Strahl
durchbrochen wird, gibt der Empfänger ein Alarmsignal aus.
1.1 Überwachungsbereich:
Modell Außen
ISC-FPB1-W30DS 30 m
ISC-FPB1-W60DS 60 m 120 m
ISC-FPB1-W90DS 90 m 180 m
1.2 Zubehör:
Zubehör
BH12T Heizelement, Gleichspannung 10,5 V bis
28 V
MP1 Metallhalterung, 1 m
MP2 Metallhalterung, 1,2 m
MP3 L -förmige Metallhalterung
© 2014 Bosch Security Systems, Inc.
9
1
7
11
10

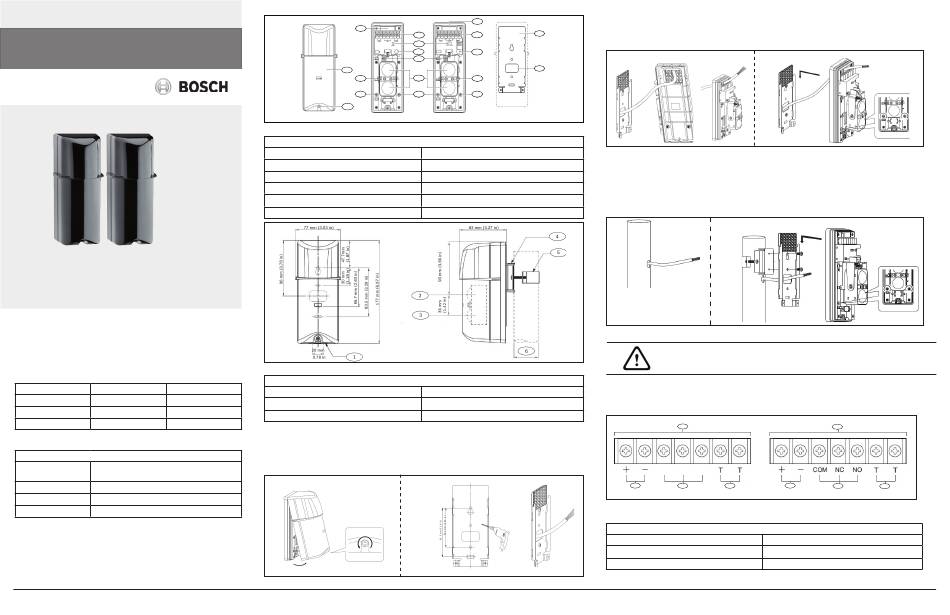

Abbildung 1.1: Übersicht über Sender und Empfänger
Position – Beschreibung
1 – Abdeckung
2 – Anschlussklemmen
3 – LED-Anzeigen
4 – Sabotagekontakt
5 – Schraube für vertikale Justierung
6 – Doppelobjektiv
Abbildung 1.2: Abmessungen des Senders/Empfängers
Position – Beschreibung
Innen
1 – Ausbrechöffnung
60 m
2 – Mitte des oberen Strahls
3 – Mitte des unteren Strahls
2 Montage
2.1 Wandmontage
1. Entfernen Sie die Abdeckung und die Montageplatte. Siehe Abbildung 2.1.
2. Bohren Sie die Montagelöcher, setzen Sie die Schrauben ein, und befestigen Sie die Montageplatte
an der Wand.
1.
Abbildung 2.1: Befestigen der Montageplatte und Entfernen der Abdeckung
9
8
2
2
3
4
4
5
9
6 7
11 11
7 – Sucher für optische Justierung
8 – Montageplatte
9 – Kabeldurchführung
10 – Befestigungsschrauben für die Abdeckung
11 – Befestigungsschrauben für das Gerät
4 – Masthalterungsplatte
5 – Masthalterungsschelle
6 – Mastdurchmesser zwischen 38 und 42,7 mm
2.
3. Führen Sie das Kabel durch den Dichtschaumblock. Überprüfen Sie den dichten Abschluss zwischen Schaum
und Kabel, sodass keine Insekten in das Gerät eindringen können. Siehe Abbildung 2.2.
4. Befestigen Sie den Sensor an der Montageplatte, und ziehen Sie die dann die Schrauben fest.
4.
3.
Abbildung 2.2: Durchführen des Kabels und Befestigen der Montageplatte am Sensor
5. Schließen Sie den Sensor, indem Sie die Befestigungsschrauben für das Gerät festziehen und dann die
Abdeckung anbringen.
2.2 Mastmontage
1. Führen Sie das Kabel durch die Kabelbohrung am Mast.
2. Befestigen Sie die Masthalterungsplatte mithilfe der Masthalterungsschelle am Mast.
1.
2.
Abbildung 2.3: Durchführen des Kabels durch den Mast und Befestigen der Montageplatte an der Masthalterung
VORSICHT!
Achten Sie bei der Mastmontage auf eine sichere und stabile Ausführung. Nichtbeachtung kann
Personenschäden oder Schäden am Gerät zur Folge haben.
3 Verdrahtung
3.1 Übersicht über die Klemmleiste
1
5 6 3
Abbildung 3.1: Übersicht über die Klemmleiste und Verdrahtungsbeispiel
Position – Beschreibung
1 – Sender 4 – Alarmkontakte
2 – Empfänger 5 – Stromversorgung (unpolarisiert)
3 – Sabotagekontakt (Öffner) 6 – Nicht belegt
2
5 4 3
