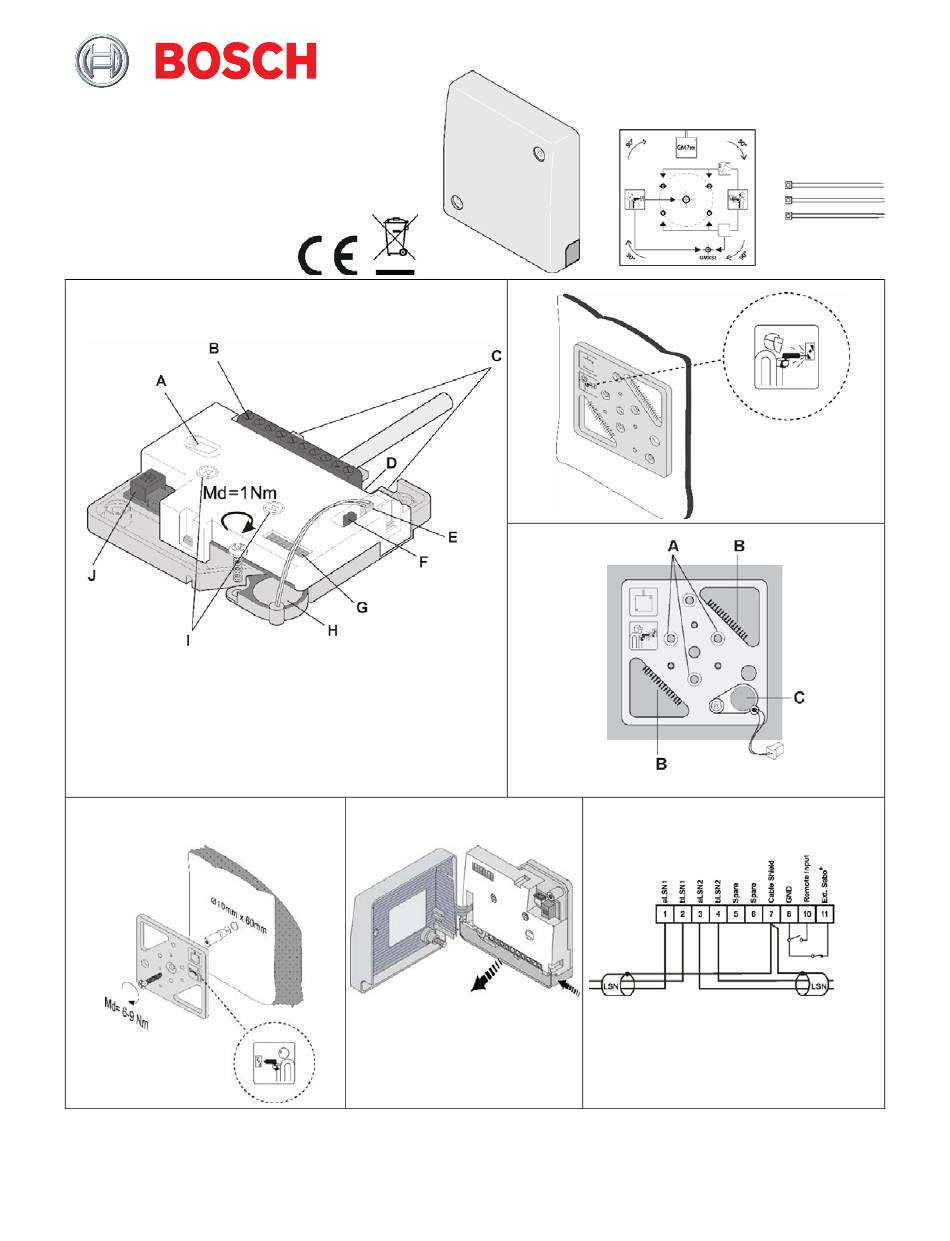

- Seite 1 ISP-SM90-120 (en) Seismic detector (de) Körperschallmelder 11/2016 F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
- Seite 2 F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
- Seite 3 The ISP-SM90-120 seismic detector is compatible with both types of local security network LSNi & LSN and has a loop Spacing distance (sd) = operating radius(r) x 2 x 0.75 connection to the control panel.
- Seite 4 Use the drill symbol side of the ISN-GMX-P0 mounting plate 8. Configuration (addressing LSNi/LSN) (Fig. 4) to install the detector on concrete surfaces. ISP-SM90-120 supports LSNi (LSN improved) and LSN (LSN The ISN-GMX-P0 mounting plate can be used for classic). The detector must be configured using the two DIP installing a seismic detector on a concrete surface.
-
Seite 5: Function Test
*Modes not available in GM570LSN compatibility mode *Availability of these options depends on the ability of the Switch 2 ON = Internal tamper control panel to identify the detector as a ISP-SM90-120. contacts only Some control panels may identify the ISP-SM90-120 as a GM570LSN. - Seite 6 1. EG-Konformitätserklärung All doors must always be equipped with a detector. Programming: Hiermit erklärt Bosch Security Systems, Inc. dass dieser Gerätetyp den Anforderungen aller relevanten EU-Richtlinien für die CE-Kennzeichnung entspricht. Ab dem 20.04.2016 F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
- Seite 7 Sicherheit gegen Falschalarm. Der Sabotageschutz in der Melderabdeckung (Abb. 1, Element A) 5. Montage und auf der Rückseite des ISP-SM90-120 erkennt ein Öffnen 5.1. Direkte Montage auf Stahl und ein gewaltsames Entfernen des Melders. Der Körperschallmelder ISP-SM90-120 kann direkt auf einer Die Montage, Programmierung und Inbetriebnahme flachen, ebenen Metallfläche montiert werden.
- Seite 8 Abschnitt 16. ISN-GMX-P0-Bohrsymbol 8. Konfiguration (LSNi/LSN-Adressierung) Der ISP-SM90-120 unterstützt LSNi (LSN improved) und LSN (LSN classic). Der Melder muss mithilfe der zwei DIP- Schalter konfiguriert werden (Abb. 1, Elemente G und J), Meldersymbol mit Kabelzuführung auf bevor die Stromversorgung über den LSNi/LSN-Bus Oberseite angeschlossen wird.
-
Seite 9: Automatischer Selbsttest
*Modi nicht im GM570LSN-Kompatibilitätsmodus verfügbar Verbinden Sie Klemme 8 *Ob diese Optionen verfügbar sind, hängt davon ab, mit Klemme 11, um ein inwiefern die Zentrale den Melder als einen ISP-SM90-120 Sabotagesignal zu erkennt. Einige Zentralen könnten den ISP-SM90-120 als ein verhindern (Abb. 6). - Seite 10 Sabotageüberwachung: Elemente mit Melderanordnung Öffnet bei Sabotage • Mikroschalter, 1 2 3 4 5 1 2 3 4 5 ..Abdeckung + Entfernung • Externer Sabotagekontakt (Abb. 6, Klemme 11) F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
- Seite 11 (Abb. 5) 16. Bestellangaben ISP-SM90-120 F.01U.173.560 Körperschallmelder ISN-GMX-P0 F.01U.003.366 Montageplatte ISN-GMX-S1 F.01U.003.371 Interner Prüfsender ISN-GMX-W0 F.01U.003.372 Wand-/Deckeneinbaudose ISN-GMX-B0 F.01U.003.365 Bodeneinbaudose ISN-GMX-P3S F.01U.003.368 Schlossschutz ISN-GMX-P3SZ F.01U.003.370 Schlossschutz GMAS6 F.01U.003.363 Bewegliches Montagekit ISN-GMX-D7 F.01U.004.305 Bohrschutzfolie (10×) F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
-
Seite 12: Anhang
Einstellungen für die Betriebsart LSNi mit manueller Adressierung Switch setting Fig. 1, item Schalterstellung Fig. 1, item G O = OFF 1 = ON O = OFF 1 = ON Adresse LSNi auto LSN classic F.01U.331.565-01 © 2016 Bosch Security Systems, Inc.
