Befindet sich der Laser hinter dem Achspunkt oder
sogar tiefer, können der Ausgangspunkt und Ziel-
punkt durch Einfluchten festgestellt werden. Verbin-
det man die eingefluchteten Punkte mit einer
Schnur, kann an dieser der Laserachspunkt sowie
ein weiterer Punkt für die Richtungseinstellung nach
unten gelotet werden. Zur Erreichung einer höheren
Genauigkeit empfiehlt sich eine geodätische Ein-
messung (z. B. Theodolit über Achspunkt zentriert
aufstellen, Zielpunkt anzielen und Achse in den Gra-
ben übertragen.)

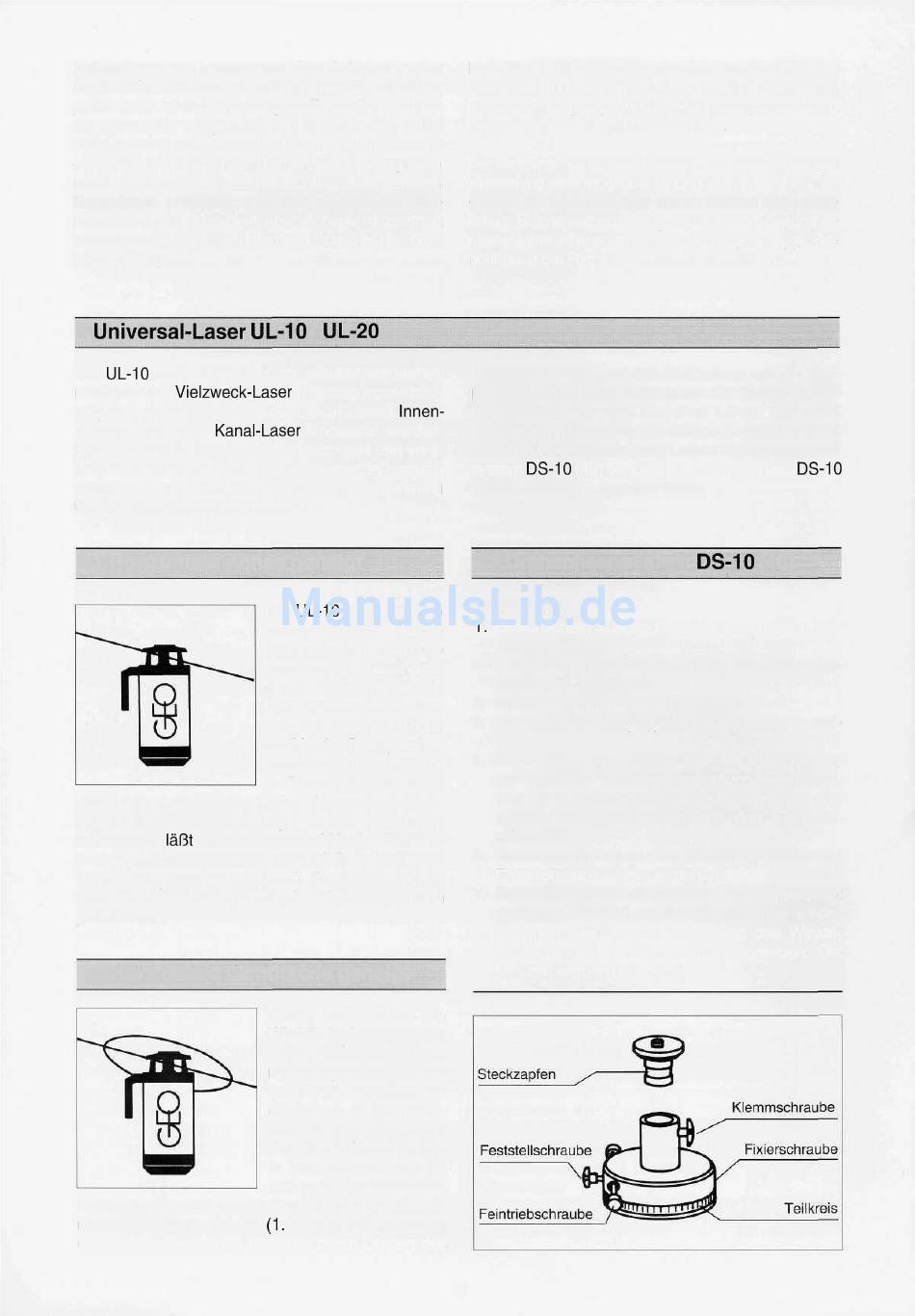

8 Universal-Laser UL-10 / UL-20
Der UL-10 ist ein über 3 Achsen elektronisch selbst-
nivellierender Vielzweck-Laser mit Neigungseinstel-
lung und kann kompromißlos als Lot-Laser, Innen-
ausbau-Laser und Kanal-Laser eingesetzt werden.
Der UL-10 ist in der Lage, die horizontale und verti-
kale Bezugsachse bzw. Bezugsebene definiert zu
neigen und erweitert damit noch seine Anwendung
und Einsatzmöglichkeiten wie folgt:
8.1 Horizontale Achse geneigt
sich auf die automatische Horizontierung des Lasers.
Mit der Rotorhandeinstellung 27a oder dem Dreh-
zahlregler 9 läßt sich der Laserstrahl in der Richtung
drehen. Die gewünschte Neigung wird mit der Minus-
17 bzw. Plustaste 27 eingestellt. Der Laser wird mit
dem Visier 29 auf die gewünschte Neigungsrichtung
positioniert.
8.2 Horizontale Lichtfläche geneigt
Horizontierung des Lasers. Der UL-10 wird zentriert
über dem Ausgangspunkt (1. Achspunkt) aufgebaut
und mit dem optischen Visier 29 durch Drehen des
Der UL-10 wird über dem
Ausgangspunkt
aufge-
baut und nach der Do-
senlibelle 30 ausgerichtet
(siehe Aufbauvarianten).
Der UL-10 sendet einen
selbstnivellierenden Richt-
strahl als Bezugsachse
aus. Die definiert geneig-
te Bezugsachse bezieht
(Siehe hierzu auch 7.1)
Wird die horizontale Licht-
fläche definiert geneigt,
muß die gewünschte Nei-
gung oder Steigung mit
der Minus- 17 bzw. Plus-
taste 27 eingestellt wer-
den. Die definiert geneig-
te Bezugsebene bezieht
sich auf die automatische
Nachdem die beiden Rohrenden mit der Zieltafel aus-
gerichtet sind, wird das Rohr fixiert. Jetzt kann
Rohr an Rohr gelegt und das Rohrende jeweils nach
der Zielscheibe ausgerichtet werden.
Bemerkung: Es empfiehlt sich, für die Richtungs-
einstellung eine möglichst lange Basis zu wählen. Ist
dieses vor Verlegung des ersten Rohres nicht mög-
lich (z. B. Vorkopfbauweise), muß nach Verlegung ei-
niger Rohre eine erneute Überprüfung und ggf. Be-
richtigung der Richtungseinstellung erfolgen.
Lasers in der Steckzapfen-Verbindung auf den Ziel-
punkt (2. Achspunkt) ausgerichtet. Zur Festlegung ei-
ner Steigung, die sich aus einer Längs- und einer
Quersteigung (resultierende Steigung) ergibt, wird zur
genauen Positionierung des Lasers das Drehachsen-
system DS-10 (45) benötigt. Die Montage des DS-10
erfolgt zwischen Laser und Stativ.
8.3 Drehachsensystem DS-10 (45)
Arbeitsweise:
richtung wählen.
2. Laser mit einem Stativ zentriert über dem Aus-
gangspunkt aufbauen.
3. Stromversorgung 12 V = herstellen.
4. Resultierende Steigung C in % am Laser einstel-
len.
5. Feststellschraube lösen. Laser mit Visier 29 auf
die gewählte Orientierungsrichtung ausrichten.
Danach Feststellschraube wieder anziehen. Die
exakte Einstellung erfolgt mit den Feintrieb-
schrauben.
6. Fixierschraube lösen. Teilkreis auf 0 stellen und
Fixierschraube wieder anziehen.
7. Feststellschraube erneut lösen. Den Winkelwert
abdrehen. Danach die Feststellschraube wieder
anziehen. Die genaue Einstellung des Winkel-
wertes erfolgt mit den Feintriebschrauben. Die
Minuten werden geschätzt.
8
