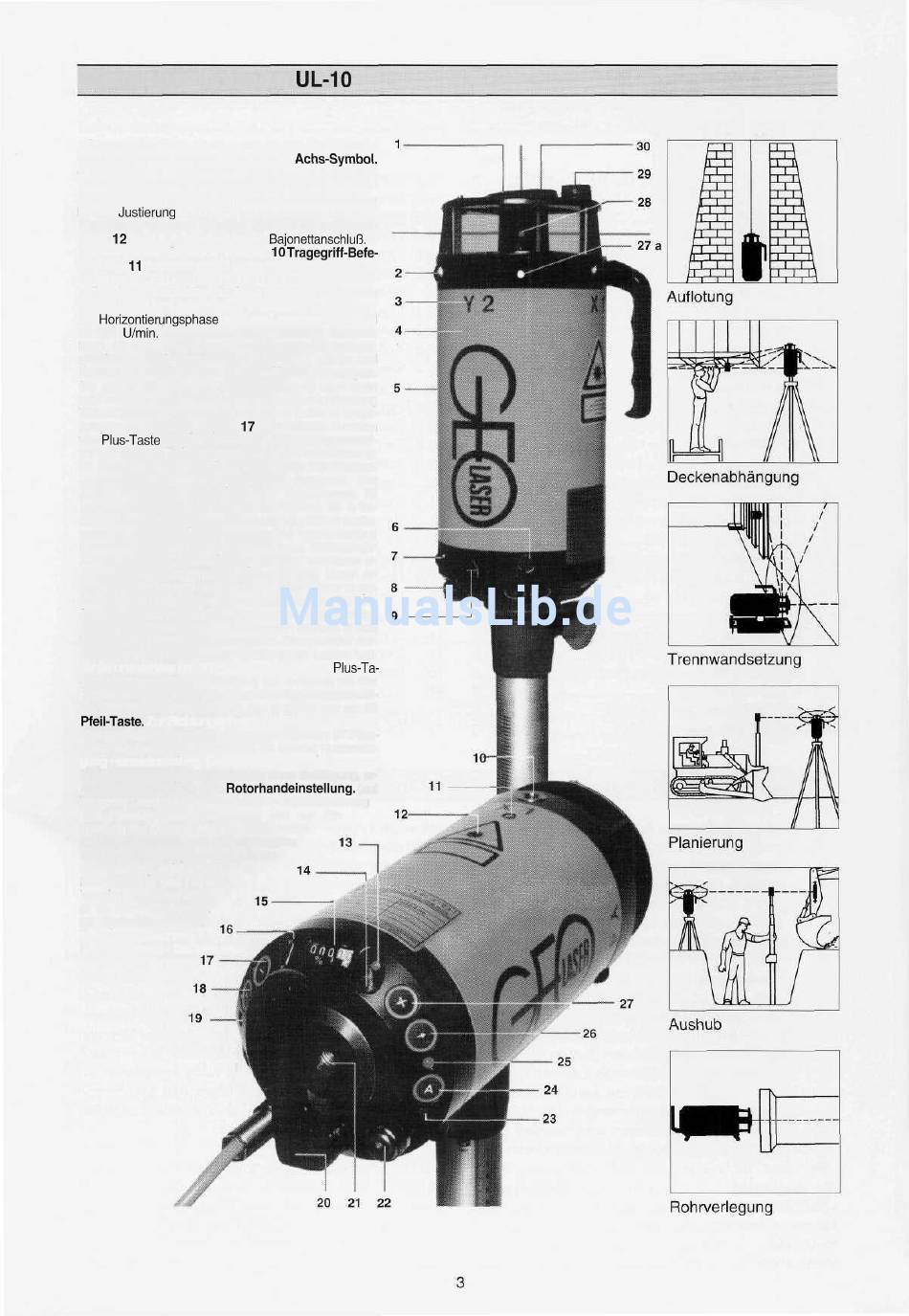

2 Gerätebeschreibung UL-10
1 Schutzdeckel. Für Laseraustrittsfenster. 2 Gleitfüße.
Zum leichten Einschieben in ein Rohr. 3 Achs-Symbol.
4 Gehäuse. AL kunststoffbeschichtet, stickstoffgefüllt
und wasserdicht. 5 Anzugsgewinde 5/8". 6 Justier-
schrauben. Sie befinden sich hinter einer Schutzschrau-
be. Die Justierung ist ohne Öffnen des Lasers möglich. 7
Fixierfüße. Für einen sicheren Stand. 8 Stromversor-
gung 12 V=/0,8 A. Wasserdichter Bajonettanschluß. 9
Drehzahlregler. Stufenlos regelbar. 10 Tragegriff-Befe-
stigung. 11 Achspunkt. 12 Laserklasse 3 A. 13 Kon-
trollanzeige. Es bedeutet: Grünes Licht Betriebszustand,
gelbes Licht unzureichende Stromversorgung, blinken-
des grünes Licht fehlerhafte Horizontierung. Während
der Horizontierungsphase blinkt der Laserstrahl und wird
ab 300 U/min, abgeschaltet. 14 Beleuchtete Dosenli-
belle. Dient als Aufbauhilfe. 15 Neigungs-/Steigungs-
anzeige. Mit beleuchteten, gut ablesbaren Zahlen und
Neigungskennzeichnung. 16 Nivellierungsanzeigen.
Sie geben das Ende der Selbstnivellierung nach oben
oder unten an; d. h. Rotes Licht unten, Laser in Richtung
Visierdreieck kippen. Rotes Licht oben, Laser in entge-
gengesetzte Richtung kippen. 17 Minus-Taste. Funktion
wie Plus-Taste (27). 18 Pfeiltaste. 19 Richtungsanzei-
ge. 20 Tragegriff. Gewährleistet einfache Handhabung.
21 Anzugsgewinde 5/8". 22 Sicherung / Schlüssel.
Laserbetrieb nur mit eingestecktem Schlüssel. Der
Schlüssel befindet sich hinter einer Schutzkappe. 23
Leuchtanzeige. Für Automatik-Abschaltung. 24 A-Ta-
ste. Durch Betätigung der A-Taste wird die Selbstnivellie-
rung abgeschaltet. Zur Vermeidung einer Fehlbedienung
erfolgt die Abschaltung erst nach ca. 5 sec. Betätigungs-
zeit. Der Zustand „Automatik abgeschaltet" wird durch ei-
ne blinkende Leuchtanzeige (23) angezeigt. Durch er-
neute Betätigung wird die Automatik sofort wieder einge-
schaltet. Bei ausgeschalteter Selbstnivellierung ist eine
Steigungs- oder Neigungseinstellung mit Digitalanzeige
nicht mehr möglich. Der Laser kann nun manuell in jede
x-beliebige Position gebracht werden. Ein spezieller Auf-
bau-Adapter ermöglicht eine Drehung des Lasers hori-
zontal und vertikal um 360°. Mit den Minus- und Plus-Ta-
sten kann eine Feineinstellung in der X-Achse, mit den
Pfeiltasten in der Y-Achse erfolgen. 25 Richtungsanzei-
ge. Gibt die Laserstrahlposition von der Mitte aus an. 26
trieb ermöglicht schnelles und exaktes Arbeiten. 27 Plus-
Taste zur Steigungseinstellung. Es bewirkt: Kurzbetäti-
gung Feinsteinstellung, Dauerbetätigung bis 4 sec. Fein-
einstellung - danach Eileinstellung ohne Betätigung, er-
neute Betätigung Halt. 27 a Rotorhandeinstellung, (auf
Wunsch) Dient zur schnellen Grob-/Feinpositionierung
und Fixierung des Laserstrahls und zur Ein-
spielung der Dosenlibelle für Ablotarbeiten.
Durch Eindrücken des Rändelknopfes
wird der Motor ausgeschaltet. Die Ro-
toreinstellung erfolgt jetzt durch
Handdrehung des Rändel-
knopfes. 28 Laserstrahl.
0 13 mm, sichtbar rot.
29 Optisches Visier.
Zur Neigungsachsen-
Einstellung. 30 Do-
senlibelle. Dient als
Aufbauhilfe.
