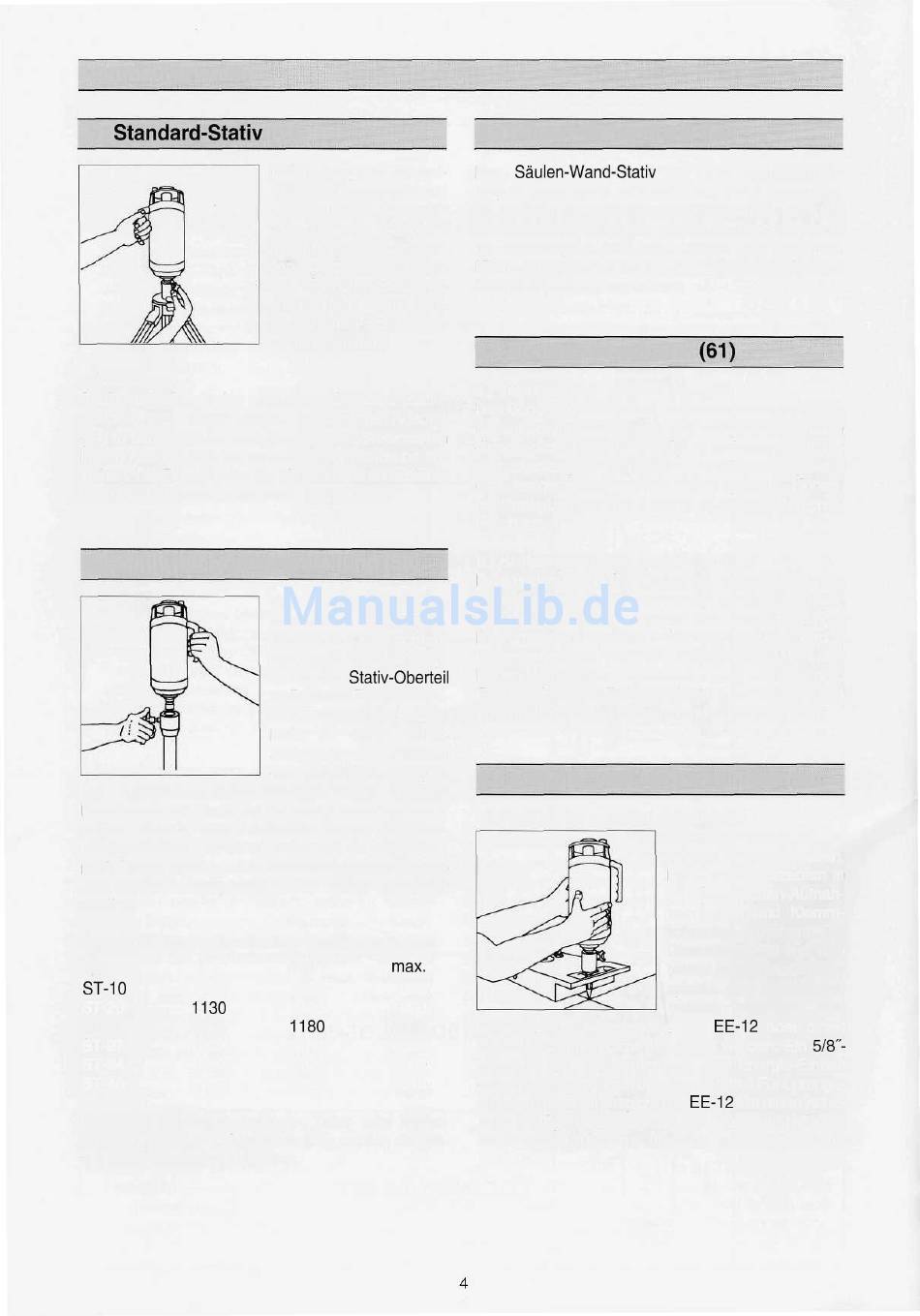

3 Aufbauvarianten
3.1 Standard-Stativ (64)
Arbeitsweise:
Stativ aufstellen, Beine ausziehen, Standard-Stativ-
Adapter (56) aufschrauben, Steckzapfen-Adapter
(24) in den Laser schrauben, Laser mit Steckzapfen
in den Adapter (56) stellen und Klemmschraube an-
ziehen. Die Dosenlibelle 30 wird durch unterschiedli-
ches Ausziehen der Stativbeine eingespielt.
3.2 Stativ mit Höhenverstellung (59)
len. Mittelsäulen-Klemmschraube lösen, mit der
Handkurbel den Laser auf die gewünschte Höhe ein-
stellen, danach Klemmschraube wieder anziehen.
Bei dem ST-30 und ST-34 kann aus der Mittelsäule
nach Lösen einer zweiten Klemmschraube eine wei-
tere Säule herausgezogen und wieder geklemmt
werden.
Transport- und Aufbauhöhen ohne Laser in mm
Typ
T
730
ST-20
ST-30
1330
ST-27
1390
ST-34
1380
ST-40
2110
Es stehen wahlweise Gelände-, Teller- oder Rollen-
füße zur Verfügung. Standardmäßig werden die Sta-
tive mit Geländefüßen geliefert.
In Verbindung mit der Auf-
bauscheibe (43) kann der
Laser auf eine plane Flä-
che oder ein Standard-
Stativ aufgeschraubt wer-
den. Durch den Einsatz
des Standard-Stativ-Ad-
apters
(56) wird eine
Steckzapfen-Schnellver-
bindung erreicht.
Stativ aufstellen, Beine
ausziehen, Steckzapfen
(24) in den Laser schrau-
ben, Laser mit Steckzap-
fen in das Stativ-Oberteil
stellen und Klemmschrau-
be anziehen. Die Dosenli-
belle 30 durch unter-
schiedliches
Ausziehen
der Stativbeine einspie-
min.
545
935
925
1990
3000
1160
2520
1190
3260
1880
3910
3.3 Säulen-Wand-Stativ (60)
Das Säulen-Wand-Stativ mit dem Spannelement
(69) an eine Säule klemmen oder mit 2 Schrauben
an der Wand befestigen. Den Steckzapfen (24) un-
ter den Laser schrauben, Laser mit Steckzapfen in
die Steckzapfen-Aufnahme stellen und klemmen.
Klemmung der Mittelsäule lösen, Höhe einstellen und
Klemmung wieder anziehen.
3.4 Boden-Wand-Stativ (61)
a.) Vertikal- bzw. stehender Aufbau
Das Boden-Wand-Stativ wird mit den beiden Klemm-
hebeln an einer Profilleiste oder mit zwei Schrauben
direkt an der Wand befestigt. Der Laser kann mit
dem Steckzapfen (24) in das Wandstativ eingesetzt
und festgeklemmt werden. Eine genaue Höhen-
positionierung erfolgt mit dem eingebauten Verschie-
beschlitten.
b.) Horizontal- bzw. liegender Aufbau
Das Boden-Wand-Stativ mit der Zentrierspitze auf
eine Anrißlinie stellen. Dabei ist darauf zu achten,
daß die den Geräten zugeordneten Positionierungs-
linien miteinander übereinstimmen. Der Laser wird in
horizontaler Lage mit dem Steckzapfen (24) in das
Boden-Wand-Stativ eingesetzt und festgeklemmt.
Es besteht jetzt die Möglichkeit, den Laser exakt
auszurichten (siehe Energie- und Aufbau-Einheit).
3.5 Energie- und Aufbau-Einheit (30)
a.) Vertikal- bzw. stehender Aufbau:
Laser kann über der Mitte der EE-12 oder direkt
über der Zentrierspitze aufgebaut werden. Ein 5/8"-
Gewinde auf der Unterseite der Energie-Einheit
ermöglicht den Aufbau auf einem Stativ. Für Lotungs-
arbeiten die Zentrierspitze der EE-12 auf einen Achs-
oder Anrißpunkt setzen und den Laser mit Hilfe der
Steckzapfen-Aufnahme über der Zentrierspitze auf-
bauen.
Den Steckzapfen (24) un-
ter den Laser schrauben,
Laser mit Steckzapfen in
die Steckzapfen-Aufnah-
me stellen und Klemm-
schraube anziehen. Die
Dosenlibelle 30 mit den
beiden Stellschrauben ein-
spielen und die Konter-
muttern anziehen.
Der
