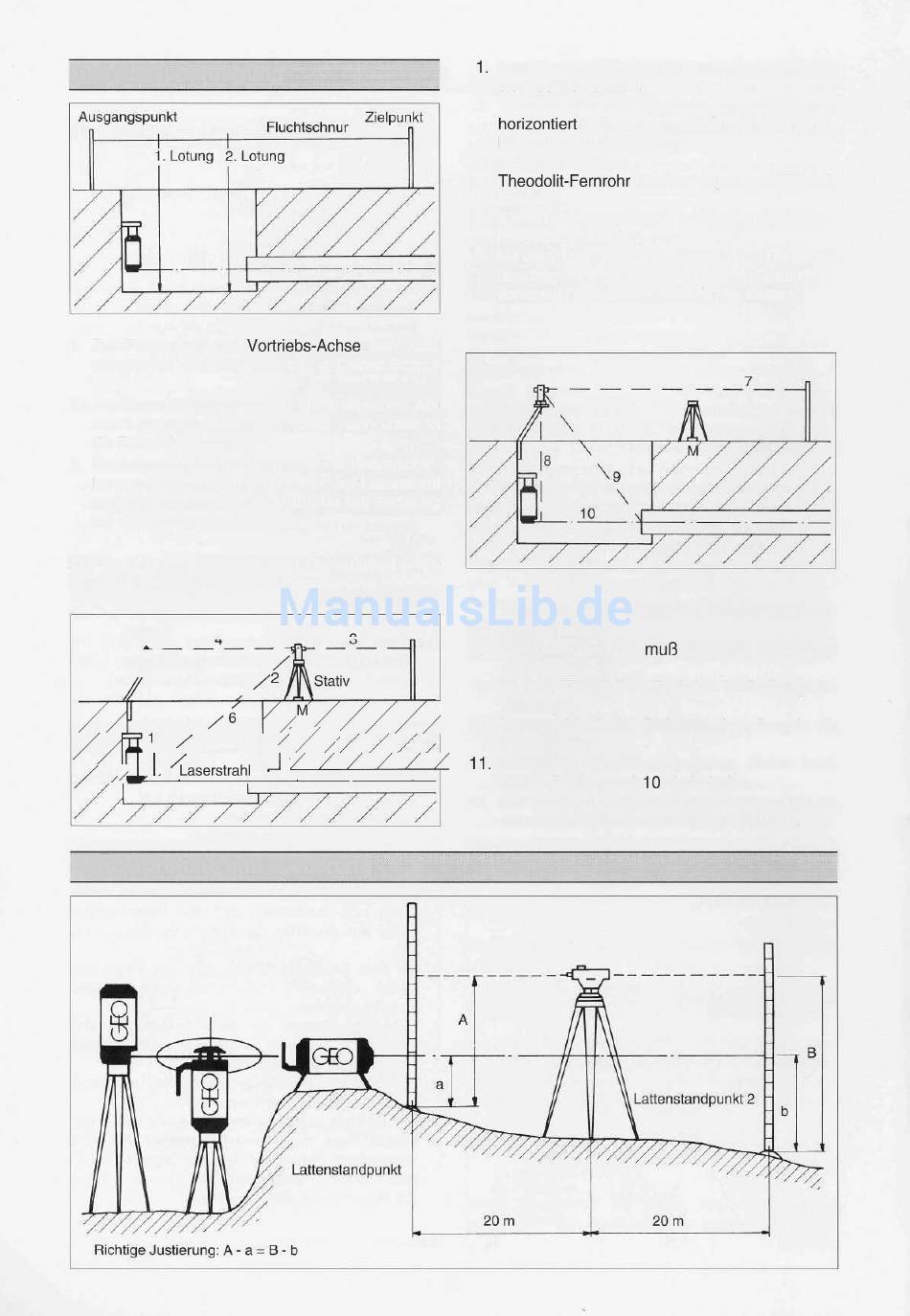

10.9 Achsübertragung
1. Zur Festlegung der Vortriebs-Achse den Aus-
gangspunkt und den Zielpunkt mit einer Schnur
verbinden.
2. An dieser Schnur in einem größtmöglichen Ab-
stand an zwei Stellen die Achse nach unten in
die Baugrube übertragen.
3. Der Laserstrahl wird durch eine Parallelverschie-
bung auf die erste Lotung direkt am Laserstrahl
und durch eine Drehbewegung in der Richtung
auf die zweite Lotung eingestellt.
Zur Erreichung einer höheren Genauigkeit emp-
fiehlt sich eine geodätische Einmessung.
Zielstab
5 & Dreifuß
11 Überprüfung und Justierung
Theodolit
•
die Flucht einstellen.
2. Theodolit über dem Meßpunkt (M) zentriert und
hinter der Baugrube liegen.
3. Zielpunkt anzielen.
4. Theodolit-Fernrohr durchschlagen und Zielstab
anzielen.
5. Zielstab mit dem Dreifuß horizontiert in die Ach-
se schieben und fixieren.
6. Mit dem Theodoliten die Achse in die Baugrube
übertragen und Laserstrahl durch Parallelver-
schiebung des Lasers in die Achse stellen.
7. Zielstab mit dem Theodoliten tauschen und Ziel-
punkt anzielen.
8. Theodolit-Lotachse muß mit dem Laserstrahl
übereinstimmen.
9. Mit dem Theodoliten die Achse in die Baugrube
übertragen.
10. Laserstrahl mit der Richtungseinstellung in die
Achse stellen.
gieren, Punkt 9 und 10 wiederholen.
12. Zur Steigerung der Genauigkeit Messung in er-
ster und zweiter Fernrohrlage durchführen.
