9 Schiff sbau-Laser SL-10
9.1 Funktionsbeschreibung
Der SL-10 ist wie der UL-10 ein über 3 Achsen elek-
tronisch selbstnivellierender Universal-Laser mit Nei-
gungseinstellung für horizontalen und vertikalen Ein-
satz, durch Strahlenteilerprisma im Rotorkopf als
Rechtwinkel- und Lot-Laser einsetzbar. 0-600 U/min,
einstellbar, Ablotfunktion in Verbindung mit der
her Neigungs-Einstellung über Fixpunkte möglich.
Staub- und wasserdicht für den Außeneinsatz.
Das Besondere
Der SL-10 unterscheidet sich vom UL-10 durch eine
zusätzliche Einstell- und Fixierautomatik über ein
oder zwei Laser-Empfänger in Verbindung mit einer
Steuerzentrale
Technik
ermöglicht
nicht
automatik, sondern auch das Arbeiten mit beliebigen
Neigungen selbst auf schwankenden Plattformen,
siehe Abb. 1-4. Deshalb ist der SL-10 besonders für
den Schiffsbau geeignet.
Funktionsprinzip
Sobald der rotierende Laserstrahl oder der Lotstrahl
auf einen Laser-Empfänger trifft, wird dieser auto-
matisch zur Empfängermitte gesteuert und dort fest-
gehalten. Durch die Anwendung der externen Fixie-
rungsautomatik über Laser-Empfänger wird der Re-
fraktionseinfluß deutlich gemindert und eine sehr
hohe Genauigkeit von bis zu +/- 0,5 mm/100 m er-
reicht. Bei dieser Angabe sind atmosphärische
Einflüsse unberücksichtigt
Die Steuerzentrale Stz-1 beinhaltet eine Fernbedie-
nung. Der Empfang wird durch Leuchtdioden am
Empfänger
und
der Stz-1
selseitiges Aufleuchten bedeutet: die Einstellphase
und die Fixierung sind abgeschlossen. Kein Emp-
fang wird zusätzlich durch einen Signaltongeber an-
gezeigt. Die Lautstärke ist stufenlos einstellbar.
9,2 Einsatzbeispiele
werksüberwachung, Schienenverlegung, Aufbauten
auf schwankenden Plattformen, Stahlbau, Anlagen-
bau, Böschungsbau, Dammbau, Brückenbau, Innen-
ausbau, Hoch- und Tiefbau, ferner für alle Arbeiten,
bei denen extrem hohe Genauigkeiten gefordert
werden.
Diese
nur eine
Richtungs-
angezeigt.
Wech-

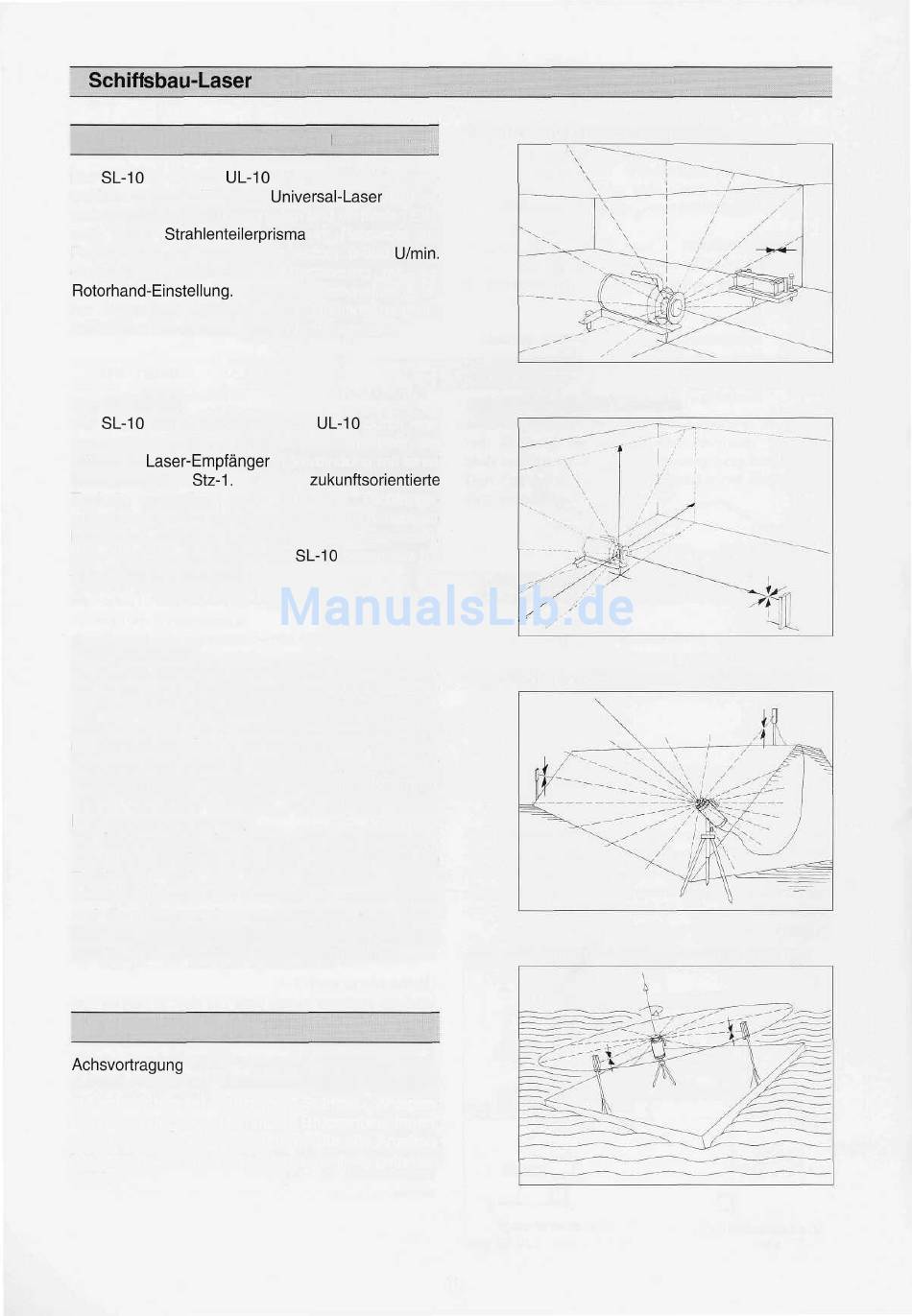

Abb. 1 Fixierung der Richtungsachse
Abb. 2 Fixierung des Lotstrahls
Abb. 3 Fixierung der Richtungs- und Neigungsachse
Abb. 4 Fixierung der Längs-, Quer- und Lotachse
