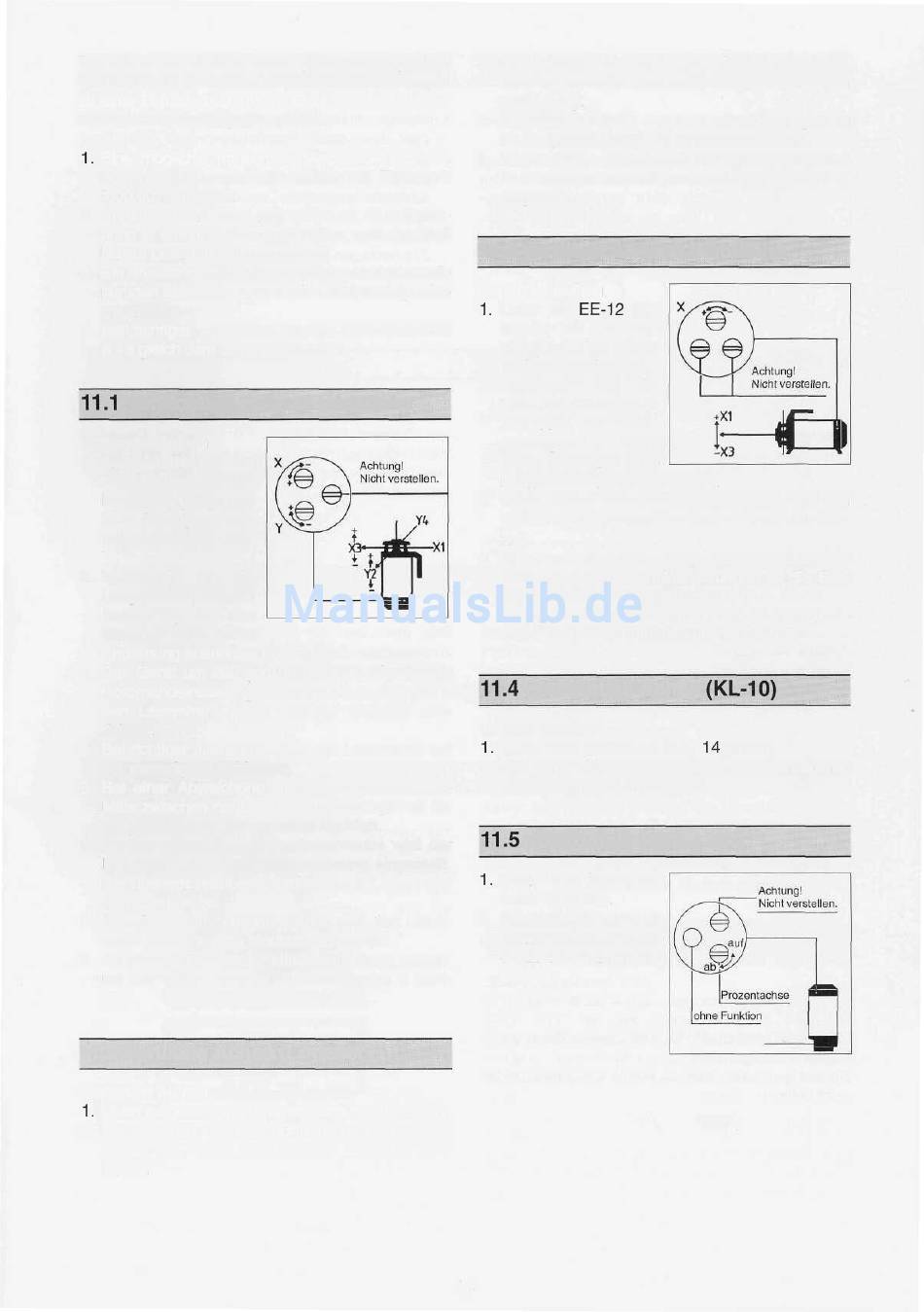

Der Laser ist vom Hersteller genauestens justiert,
dennoch können Stöße und starke Erschütterungen
zu einer DeJustierung führen. Der Laser sollte daher
vor dem Einsatz überprüft werden.
40 m wählen, und den Laser mit Zählwerk
"000,00" aufbauen.
2. Unmittelbar vor dem Laser und in ca. 40 m Entfer-
nung je einen Meßpunkt schaffen, und das Maß
bis zur Laserstrahlmitte messen.
3. Ein Nivellierinstrument zwischen den beiden Meß-
punkten aufstellen, und beide Lattenstandpunkte
anmessen.
4. Bei richtiger Justierung ist der Lattenabschnitt
A - a gleich dem Lattenabschnitt B - b.
Stehender Aufbau
1. Laser aufbauen und
die Stromversorgung
herstellen. (Neigungs-
bzw. Steigungseinstel-
lung auf 000,00 stel-
len.
2. Laserstrahl
in
der
Längsachse (Griff zum
Betrachter) auf eine
Meßlatte in ca. 40 m
Entfernung ausrichten und Position markieren.
3. Das Gerät um 200 gon drehen und mit der 27a
Rotorhandeinstellung oder dem Drehzahlregler 9
den Laserstrahl wieder auf die Meßlatte aus-
richten.
4. Bei richtiger Justierung steht der Laserstrahl auf
der vorherigen Markierung.
5. Bei einer Abweichung wird diese markiert. Die
Mitte zwischen den beiden Abweichungen ist die
Sollposition und wird ebenfalls markiert.
6. Mit der linken, oberen Justierschraube wird der
Laserstrahl auf die Mittenmarkierung eingestellt.
Die Justierschrauben 6 befinden sich hinter der
Schutzschraube.
7. Das Gerät um 100 gon drehen und den Laser-
strahl wieder auf die Meßlatte ausrichten.
8. Abweichungen von der Mittenmarkierung werden
mit der linken, unteren Justierschraube 6 korri-
giert.
11.2 Vertikale Achse (Lotlaser)
Stehender Aufbau
2. Den Lotstrahl in einer größtmöglichen Höhe (z. B.
Decke oder eine festmontierte Zieltafel) mar-
kieren.
3. Das Gerät um 200 gon drehen. Lotstrahl
steht bei richtiger Justierung auf der vorherigen
Markierung.
4. Die Mitte zwischen den beiden Markierungen ist
die Sollposition und wird ebenfalls markiert.
5. Mit der linken, oberen und unteren Justierschrau-
be 6 wird der Lotstrahl auf die Mittenmarkierung
eingestellt.
11.3 Vertikale Achse/Lichtfläche
Liegender Aufbau
liegend mit der Zen-
trierspitze über einem
Meßpunkt aufbauen.
2. Laserstrahl
mit
Rotorhandeinstellung
27a oder dem Dreh-
zahlregler
9
nach
oben senkrecht aus-
richten und Position markieren.
3. Laser mit EE-12 um die Zentrierspitze 200 gon
drehen und Laserstrahl wieder lotrecht ausrich-
ten.
4. Bei einer Abweichung diese markieren. Die Mitte
zwischen den beiden Markierungen ist die Soll-
position. Sie wird ebenfalls markiert.
5. Mit der oberen Justierschraube 6 wird der Laser-
strahl auf die Mittenmarkierung eingestellt.
Liegender Aufbau
2. Bei einer Abweichung diese mit der oberen
Justierschraube 6 beseitigen.
Seite 14 prüfen.
2. Bei einer Abweichung
diese mit der unteren
Justierschraube 6 be-
seitigen.
15
