ten Position installieren.
2. Kontermutter l und II gegen die Einstellmutter IM
drehen. Danach Höhenverstellung (66) in den
Laser schrauben.
3. Laser mit Höhenverstellung in den Verschiebe-
schlitten hängen, Richtung einstellen, Konter-
mutter IV anziehen.
4. Für die Parallelverschiebung Klemmschraube V
lösen und mit der Einstellschraube VI Laser-
verschiebung ausführen. Danach die Klemm-
schraube wieder anziehen.
5. Verschiebeschlitten VS-80 (36) an der gewünsch-
ten Position installieren.
6. Laser mit Steckzapfen (24) in den Verschiebe-
schlitten setzen, Richtung einstellen, danach
Klemmschraube VII anziehen.
7. Je nach Aufbauvariante hängende oder stehen-
de Positioniervorrichtung (62 / 71) an der ge-
wünschten Stelle installieren.
8. Laser in die Positioniervorrichtung hängen, seit-
liche Anzugsschraube VIII leicht anziehen.

10.4 Neigungseinstellung

Der Laserstrahl wird mit der Minus-Taste 1 oder
Achtung:
Die SteigungsVNeigungsanzeige (3)
erfolgt in %, nicht in Grad oder Gon.
Der definiert geneigte Richtstrahl bezieht sich auf
die automatische Horizontierung des Lasers. Minus-
prozente sind vor der Zahl durch ein rotes Feld ge-
kennzeichnet. Es wird von der Zahl 100,00 ausge-
gangen, die erforderlichen Minusprozente werden
abgezogen.
Beispiel:
Minus 0,77 % = 100,00 % minus 0,77 % = • 99,23 %

10.5 Vorkippung

Das Ende der Selbstnivellierung wird über die
Leuchtdioden 2 angezeigt. Bei Neigungen über 10 %
zwischen Laserstrahl und Gerät vorgekippt werden.
Beim VL-10 wird mit einem Vorkipp-Adapter (53) ge-
arbeitet.
Beim VL-11/VL-30 erfolgt die Vorkippung durch
seitlich versetztes Einschrauben der Führungs-
buchsen.

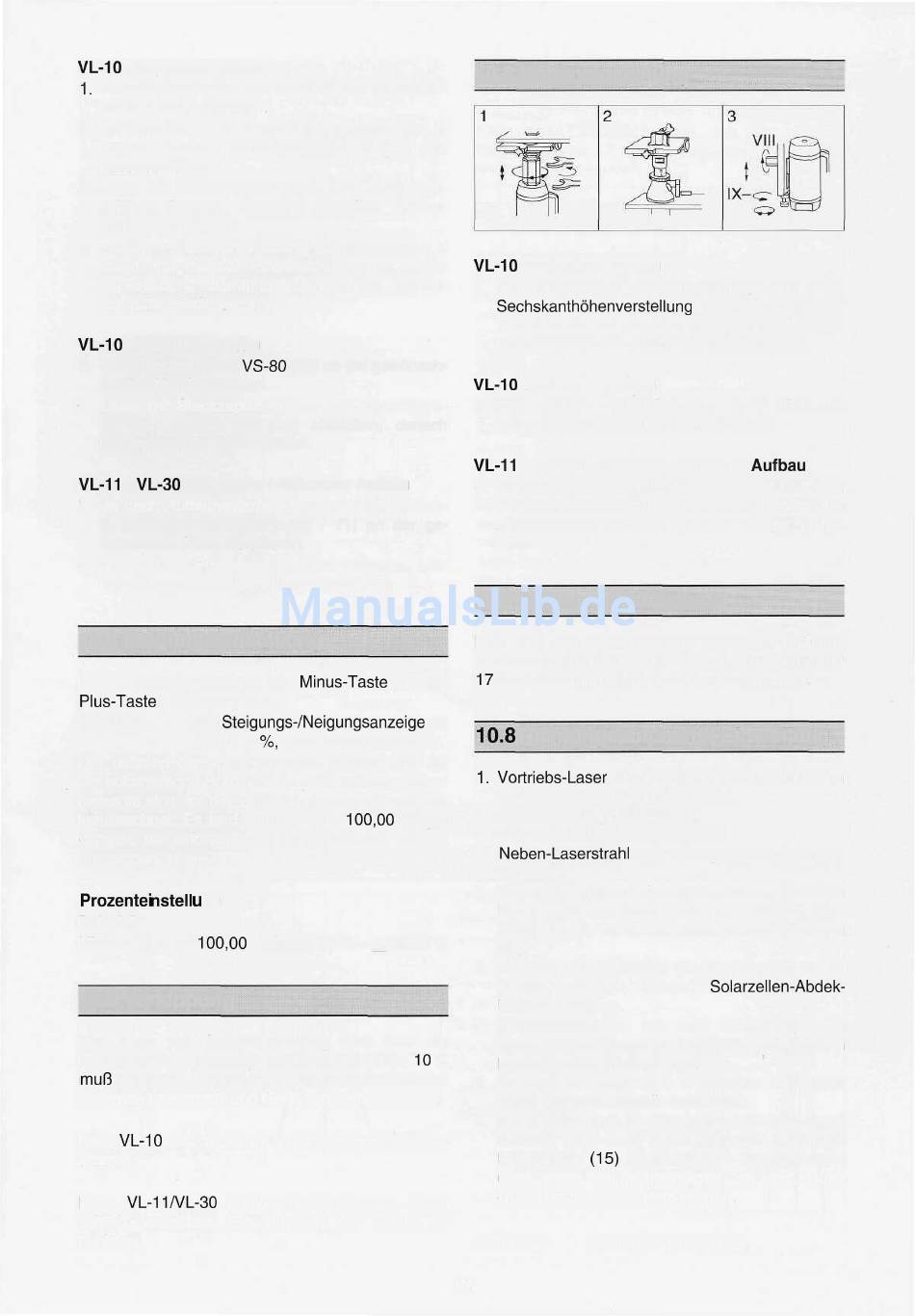

10.6 Höheneinstellung
1. Zur Höhenverstellung Kontermutter l und II der
Einstellmutter III Laser auf die richtige Höhe brin-
gen. Danach Kontermutter wieder anziehen.
2. Eine exakte Höheneinstellung wird über die
Stativ-Höhenverstellung (58) erleichtert.
3. Anzugsschraube VIII und Kontermutter IX lösen,
mit der Schraube X Höhe einstellen, danach An-
zugsschraube und Kontermutter wieder anzie-
hen.

10.7 Richtungseinstellung

Nach der Neigungseinstellung den Laser grob mit
der Aufbauvorrichtung und fein mit den Tasten 7 und
stehend oder hängend installieren.
2. Stromversorgung herstellen.
3. Richtung und Neigung einstellen.
4. Neben-Laserstrahl auf die gewünschte Höhe
einstellen.
5. Empfänger (65) mit Schalterstellung 1 so instal-
lieren und ausrichten, daß der Neben-Laser-
strahl auf die Mitte der Solarzellen-Abdeckung
fällt.
6. Mit dem Anschlußkabel (74.02) Empfänger und
VL-30 verbinden, danach Solarzellen-Abdek-
kung wegklappen.
7. Solarzellen-Einheit mit dem Kordelknopf von
Hand in der Richtung so einstellen, daß auf dem
Meßgerät 50 angezeigt wird.
8. Schalter auf Stellung 2 umschalten und damit
die Richtungsautomatik einschalten.
9. Der Zustand kein Empfang und Automatik abge-
schaltet wird durch einen Signalton und eine
Leuchtdiode (15) angezeigt. Der Signalton kann
über einen
Lautstärkenregler an der Hupe
(72.00) stufenlos verstellt werden.
Achtung:
Reihenfolge einhalten!
13
