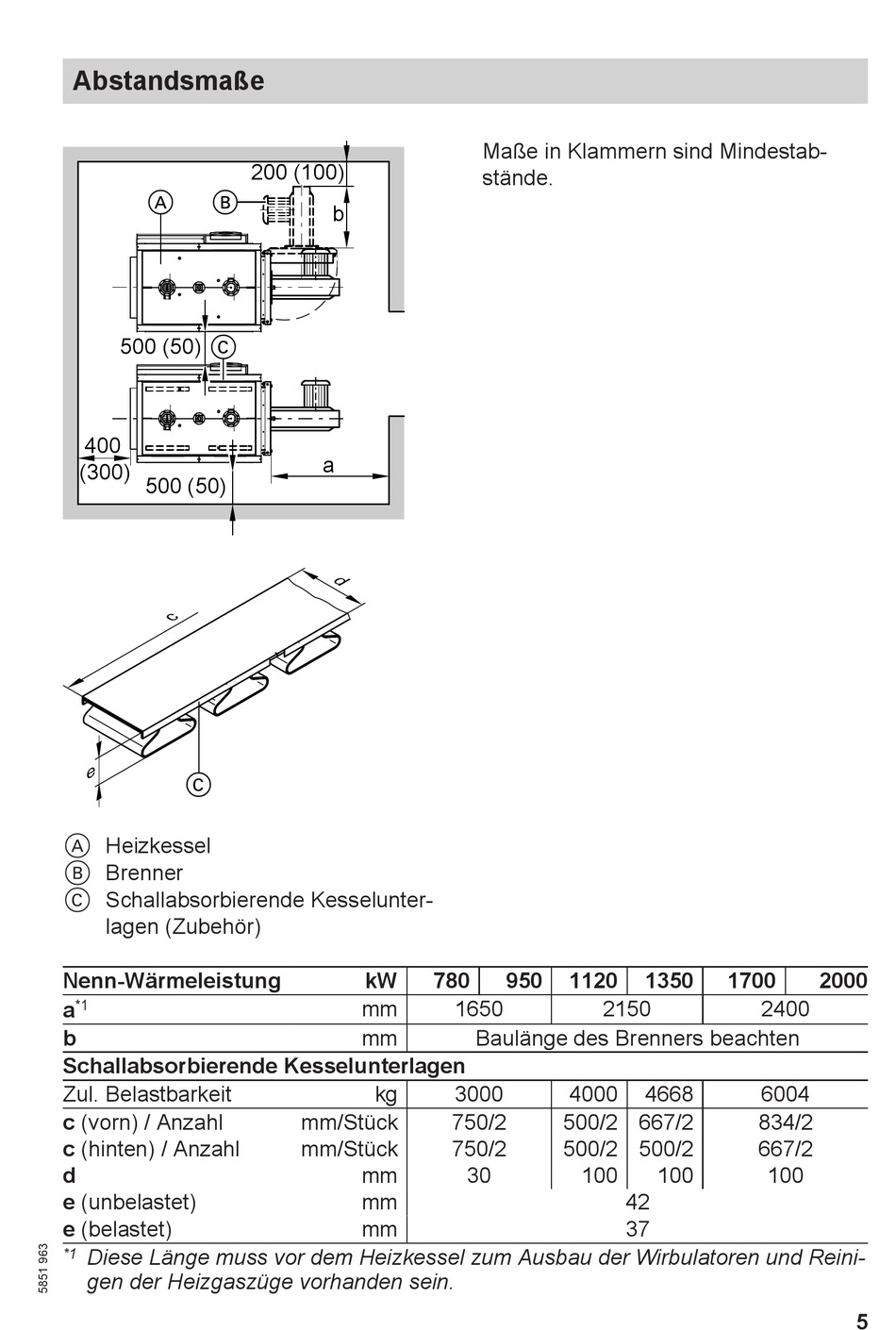

Abstandsmaße
500 (50)
400
(300)
500 (50)
e
A Heizkessel
B Brenner
C Schallabsorbierende Kesselunter-
lagen (Zubehör)
Nenn-Wärmeleistung
a *1
b
Schallabsorbierende Kesselunterlagen
Zul. Belastbarkeit
c (vorn) / Anzahl
c (hinten) / Anzahl
d
e (unbelastet)
e (belastet)
*1 Diese Länge muss vor dem Heizkessel zum Ausbau der Wirbulatoren und Reini-
gen der Heizgaszüge vorhanden sein.
200 (100)
b
a
kW
mm
mm
kg
mm/Stück
mm/Stück
mm
mm
mm
Maße in Klammern sind Mindestab-
stände.
780 950 1120
1650 2150
Baulänge des Brenners beachten
3000 4000
750/2 500/2 667/2
750/2 500/2 500/2
30 100
1350 1700
2400
4668 6004
834/2
667/2
100 100
42
37
2000
5
