Viessmann Vitocell 100-W Typ CVSA Montageanleitung
Speicher-wassererwärmer mit solar-divicon
Vorschau ausblenden
Andere Handbücher für Vitocell 100-W Typ CVSA:
- Montage- und serviceanleitung für die fachkraft (24 Seiten) ,
- Montage- und serviceanleitung (24 Seiten) ,
- Serviceanleitung (20 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-W Typ CVSA
Inhaltszusammenfassung für Viessmann Vitocell 100-W Typ CVSA
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-W Typ CVSA Speicher-Wassererwärmer mit Solar-Divicon VITOCELL 100-W Nach Montage entsorgen! 5772 759 1/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Gefahr ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Perso- an der separaten Sicherung oder nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagehinweise Produktinformation....................■ Vitocell 100-W, Typ CVSA................■ Anschlüsse......................■ Vor der Montage....................■ Hinweise zur Aufstellung................... Montageablauf Anodenanschluss prüfen..................11 Deckel anbauen....................12 Thermostatischen Mischautomaten anbauen............12 Solar-Ausdehnungsgefäß anbauen..............13 ■ Montage am Speicher-Wassererwärmer............14 ■ Montage an der Wand..................17 Solarregelung anschließen................... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur Die gesetzlichen Bestimmungen, insbe- in geschlossenen Systemen gemäß sondere zur Trinkwasserhygiene, sind EN 12828 / DIN 1988 bzw. Solaranlagen einzuhalten. gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden. -
Seite 5: Produktinformation

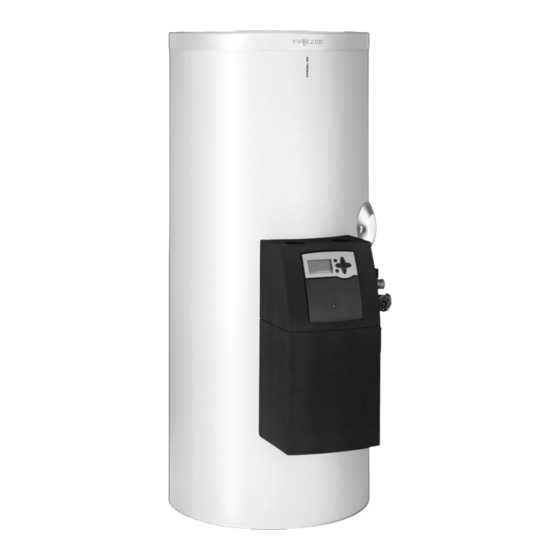

Produktinformation Vitocell 100-W, Typ CVSA Emaillierter, innenbeheizter Speicher- ■ Inhalt: 200, 260 oder 300 l Wassererwärmer zur Trinkwassererwär- ■ Speicher-Wassererwärmer komplett mung in Verbindung mit Solaranlagen ausgestattet mit: – Solar-Divicon – Vitosolic 100, Typ SD1 – 200 l: Mit oder ohne Elektro-Heiz- einsatz-EHT –... -
Seite 6: Anschlüsse
Produktinformation (Fortsetzung) Anschlüsse Ansicht von hinten Ansicht von vorn A Leitungsdurchführung für Netzan- K Anschluss Solar-Ausdehnungsge- schlussleitungen: Regelung fäß (schwarz) und Elektro-Heizeinsatz- L Innengewinde für Halterung Solar- EHT (grau) Ausdehnungsgefäß B Warmwasser M Vitosolic 100, Typ SD1 C Thermostatischer Mischautomat N Sicherheitsgruppe mit D Kaltwasser ■... -
Seite 7: Vor Der Montage
Produktinformation (Fortsetzung) Vor der Montage Um Beschädigungen der Wärmedäm- mung und der Solar-Divicon zu vermei- den, können die Wärmedämmung und die Solar-Divicon vor der Einbringung zum Aufstellort abgebaut werden. - Seite 8 Produktinformation (Fortsetzung) Arbeitsschritt 3 Arbeitsschritt 4 Leitungen abziehen. Anschlüsse A und B lösen.
-
Seite 9: Hinweise Zur Aufstellung
Produktinformation (Fortsetzung) Nach der Aufstellung in umgekehrter Reihenfolge wieder zusammenbauen. Hinweise zur Aufstellung Achtung Hinweis Die Wärmedämmung darf nicht Das Gerät darf nicht an Orten mit direk- mit offener Flamme in Berührung ter Sonneneinstrahlung aufgestellt wer- kommen. den. Vorsicht bei Löt- und Schweißar- beiten. - Seite 10 Produktinformation (Fortsetzung) ■ Speicher-Wassererwärmer mit Stellfü- ßen ausrichten. Hinweis Stellfüße nicht über 35 mm Gesamt- länge herausdrehen. Speicher-Wassererwärmer mit Elektro-Heizeinsatz-EHT aufstellen ≥ Mindestabstand einhalten.
-
Seite 11: Anodenanschluss Prüfen
Anodenanschluss prüfen A Magnesiumanode B Masseleitung... -
Seite 12: Deckel Anbauen
Deckel anbauen A Typenschild Thermostatischen Mischautomaten anbauen Hinweis Der thermostatische Mischautomat ist vormontiert und liegt separat verpackt bei. -
Seite 13: Solar-Ausdehnungsgefäß Anbauen
Thermostatischen Mischautomaten anbauen (Fortsetzung) Anzugsdrehmoment der Überwurfmut- tern: 50 Nm Solar-Ausdehnungsgefäß anbauen Halterung an den Speicher-Wasser- erwärmer oder an die Wand anbauen. -
Seite 14: Montage Am Speicher-Wassererwärmer
Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Montage am Speicher-Wassererwärmer Das Solar-Ausdehnungsgefäß mit bei- Maß X bei der weiteren Installation liegendem Wellrohr am Anschluss K beachten. (siehe Seite 6) der Sicherheitsgruppe N anschließen. - Seite 15 Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Maß X < 400 mm...
- Seite 16 Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Maß X > 400 mm...
-
Seite 17: Montage An Der Wand
Solar-Ausdehnungsgefäß anbauen (Fortsetzung) Montage an der Wand Verbindung zur Sicherheitsgruppe bau- seits herstellen. -
Seite 18: Solarregelung Anschließen
Solarregelung anschließen An der Vitosolic 100 sind folgende Lei- Achtung tungen angeschlossen: Falls 230-V-Leitungen direkt ■ Netzanschluss neben Kleinspannungsleitungen ■ Speichertemperatursensor (solarsei- verlegt werden, können Daten tig) bei der Übertragung verfälscht ■ Speichertemperatursensor (oben) werden. ■ Pumpenanschlussleitung Kleinspannungsleitungen < 42 V ■... -
Seite 19: Solarseitig Anschließen
Netzanschluss (Fortsetzung) Anschlussleitungen Vitosolic 100 H05V2V2-F 3G 1,5 Farbe der Leitung: Schwarz Adernzuordnung: siehe Montage- und Serviceanlei- tung „Vitosolic 100, Typ SD1“, Kapitel „Netzan- schluss“ Elektro-Heizeinsatz H05VV-F 3G 2,5 Farbe der Leitung: Grau Adernzuordnung: siehe Serviceanleitung „Vitocell 100-W, Typ CVSA“, Kapitel „Elektro-Heizeinsatz- EHT“... - Seite 20 Solarseitig anschließen (Fortsetzung) Anlagenschema mit Sonnenkollektoren KW Kaltwasser Vitocell 100-W bestehend aus: WW Warmwasser 2 Speicher-Wassererwärmer Kollektortemperatursensor 3 Solar-Divicon Speichertemperatursensor (solar- 4 Vitosolic 100 seitig) Sonnenkollektor Speichertemperatursensor (trink- Befüllventil wasserseitig)
-
Seite 21: Trinkwasserseitig Anschließen
Solarseitig anschließen (Fortsetzung) 1. Regelung der Wärmezufuhr ein- 3. Bei Verwendung von Kupferrohr: bauen. Beiliegende Stützhülsen C einle- gen. 2. Anschlüsse A und B auf Dichtheit Anzugsdrehmoment der beiden prüfen, falls erforderlich nachziehen. Überwurfmuttern: 30 Nm Anzugsdrehmoment: 45 bis 50 Nm 4. -
Seite 22: Sicherheitsventil
Trinkwasserseitig anschließen (Fortsetzung) A Membran-Druckausdehnungsge- G Durchflussregulierventil fäß H Manometeranschluss B Entleerung K Rückflussverhinderer C Warmwasser L Kaltwasser D Beobachtbare Mündung der Aus- M Trinkwasserfilter blaseleitung N Druckminderer E Sicherheitsventil O Rücklaufverhinderer/Rohrtrenner F Absperrventil Sicherheitsventil Die Anlage muss zum Schutz vor Über- Falls die Beheizungsleistung des Spei- druck mit einem bauteilgeprüften Memb- cher-Wassererwärmers über 150 kW... -
Seite 23: Potenzialausgleich Anschließen
Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsven- Das Sicherheitsventil soll über der Ober- tils darf nicht verschlossen werden. Aus- kante des Speicher-Wassererwärmers tretendes Wasser muss gefahrlos und montiert werden. sichtbar in eine Entwässerungseinrich- tung abgeleitet werden. In der Nähe der Ausblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, ist ein Schild anzubringen mit der... - Seite 24 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
