LED-PLAYER-M (Hutschienen-Version)
Bedienungsanleitung, Anschlüsse, Stromversorgung, Konfiguration, Software

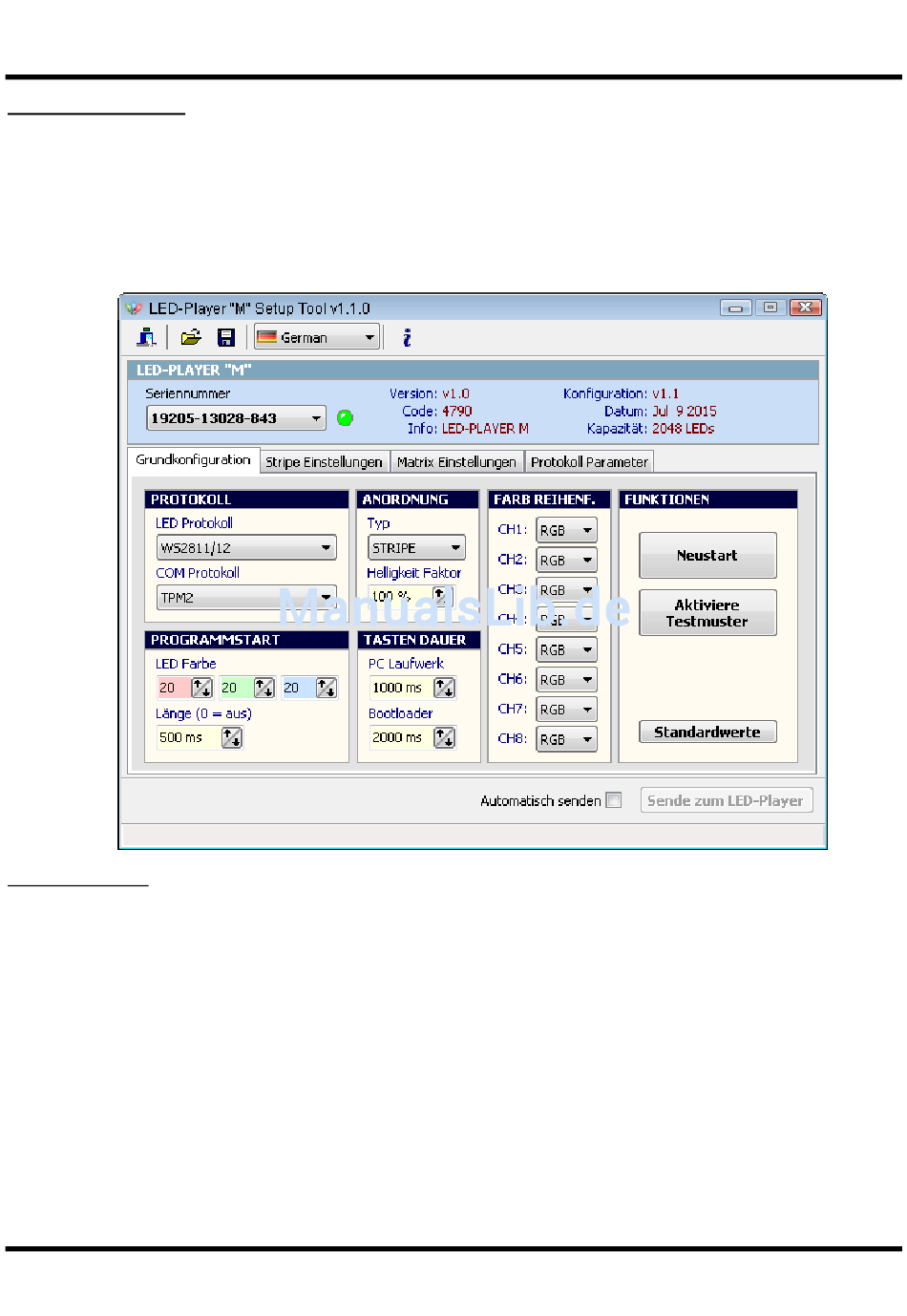

Konfigurationstool
Starten Sie das LED-Player-M Konfigurationstool durch Doppelklick auf das Desktop-Icon.
Die Benutzeroberfläche ist in Deutsch und Englisch verfügbar, bitte wählen Sie die von Ihnen bevorzugte Sprache.
Wenn ein LED-Player-M an einem USB-Anschluss gefunden wurde, wird dieser sofort identifiziert und alle Parameterda-
ten ausgelesen. Dies funktioniert auch, wenn Dateien von SD-Karte abgespielt oder vom PC wiedergegeben werden.
Änderungen in der Konfiguration können ebenso im laufenden Betrieb vorgenommen werden, Änderungen sind damit
sofort sichtbar. Die Einstellungen können im Notfall wieder auf den Auslieferzustand zurückgesetzt werden, falls Werte an
den falschen Stellen verändert wurden und der LED-Player-M nicht mehr das tut, was er soll.
Grundkonfiguration
PROTOKOLL
LED Protokoll
COM Protokoll
PROGRAMMSTART
LED Farbe
Länge
ANORDNUNG
Typ
Helligkeit Faktor
TASTEN DAUER
PC Laufwerk
Seite 12
Stellen Sie hier das Protokoll ihrer angeschlossenen LEDs ein
Wählen Sie das Kommunikationsprotokoll über USB
Bei Start des LED-Player-M wird ein Selbsttest durchgeführt, dabei leuchten
alle LEDs in der hier eingestellten Farbe auf.
Die Zeit in Millisekunden, wie lange der Selbsttest durchgeführt werden soll.
Länge 0 bedeutet, die LEDs leuchten nicht während des Selbsttestes.
Stellen Sie hier ein, ob Stripes oder Panels (Matrix) an den Player angeschlossen
sind.
Alle LED-Daten von USB oder der SD-Karte werden mit diesem Faktor berechnet.
Zur Reduzierung der Stromaufnahme kann ein Wert unter 100% und zur Aufhellung
Von zu dunklen Daten kann ein Wert über 100% gewählt werden.
Die Dauer in Millisekunden, wie lange Taste 1 gedrückt werden muss, bis der PC-Modus
02/16
