LED-PLAYER-M (Hutschienen-Version)
Bedienungsanleitung, Anschlüsse, Stromversorgung, Konfiguration, Software
Über den LED-PLAYER-M
Die Ansteuerung von digitalen LED-Strips oder LED-Matrixen
ist ab sofort kein Problem mehr. Selbst unterschiedliche Proto-
kolle, Einstellungen, verschiedene Längen und Matrix-Größen -
für den LED-Player-M ein Kinderspiel.
Bis zu 2048 Digital-PWM-LEDs kann der LED-Player-M kom-
fortabel verwalten und einfach ansteuern. Mit acht Kanälen
ausgestattet sind kleine und selbst größere Projekte für Party-
beleuchtung, Videoboard oder professionelle Lichtinstallatio-
nen schnell und professionell umsetzbar.
Live-Videos auf eine Panel-Fläche sind ebenso möglich wie
gespeicherte Sequenzen, Lichtstimmungen oder Effektinstalla-
tionen für kleine und große Beleuchtungsauftritte.
Anwendungen wie üppige Partybeleuchtung, Heimkinoinstalla-
tionen, Poolbeleuchtung, Garten- und Hausbeleuchtung, fah-
rende Geschäfte oder raffinierte LED-Lightning-Lösungen
Indoor oder im Außenbereich - alles kein Problem mehr.
Mit dem LED-Player-M sind der Phantasie die Grenzen abhan-
den gekommen.
Dabei ist das Modul klein, kompakt und bestens konfigurierbar. Auch die Möglichkeiten der Ansteuerung sind bemer-
kenswert. Via USB lassen sich Windows-Tablets oder Notebooks und PC als Zuspieler verwenden. Freie Software wie
JINX! oder gLEDiator sind dafür bestens geeignet für Heim- und Profianwendungen einsetzbar. Diese Sequenzen lassen
sich aber auch als Datei auf einer simplen Micro-SD-Card ablegen und in den LED-Player-M einstecken, das Modul wird
so zum stand-alone Lichtjockey.
Kurzum ein richtiger Kraftzwerg mit hochmoderner Cortex-M4 Microcontrollertechnik ausgestattet, eine echte Herausfor-
derung für Profis und Amateure gleichermaßen, der mit den verschiedensten Stripes und Matrixen klarkommt und via
Online-Firmware update auch zukunftssicher einsetzbar ist.

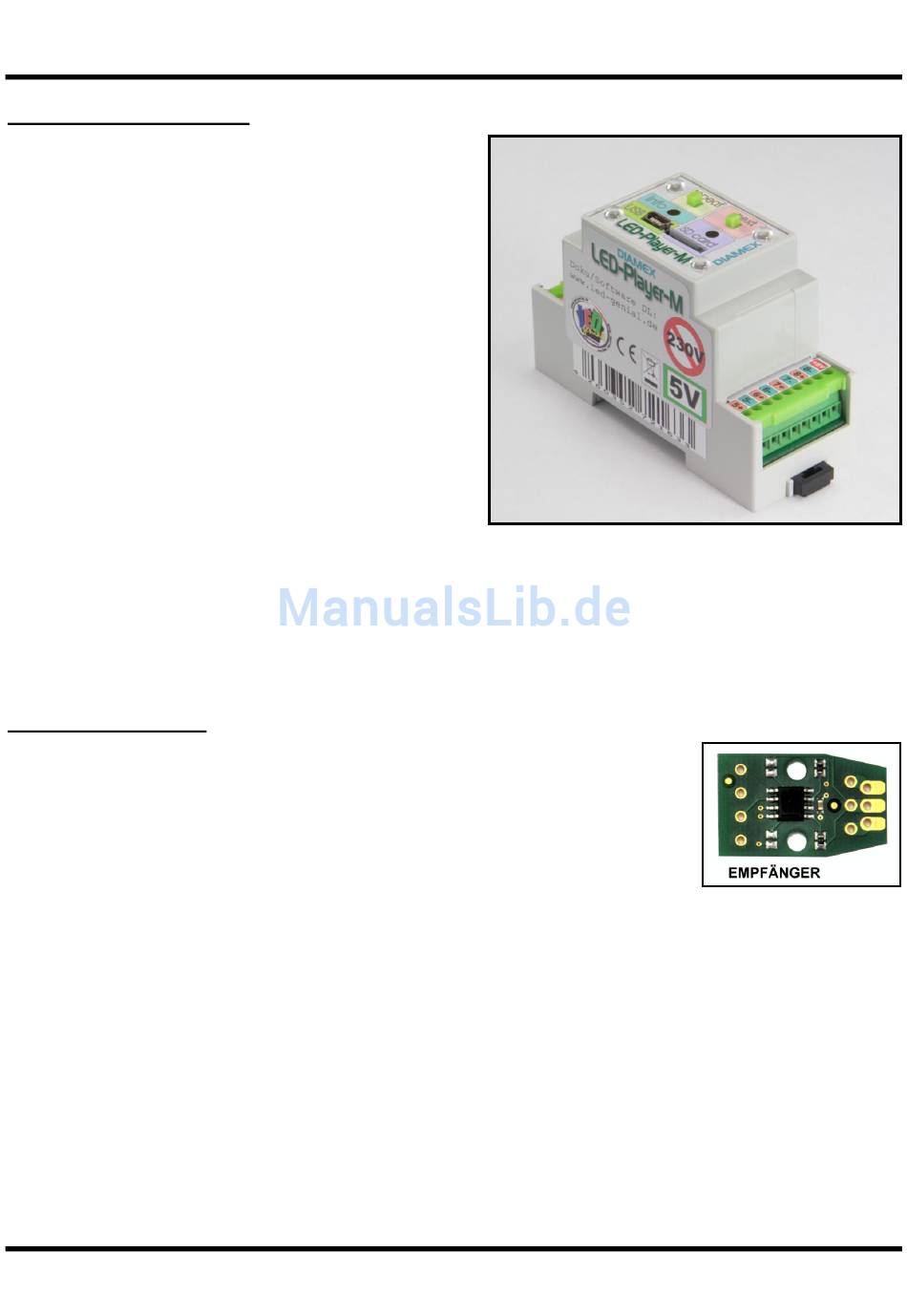

Hutschienen-Version
Für den Einbau in Schaltschränken eignet sich die spezielle Hutschienen-Version des LED-
Player-M. Da die Leitungswege aus dem Schaltschrank zu den Leuchtdioden recht lang sein
können, wurden in das Hutschienengehäuse zusätzliche Leitungstreiber eingebaut, die zu-
sammen mit den passenden Leitungsempfängern (separat erhältlich) Verbindungslängen
von 100 Meter oder mehr ermöglichen. Sind nur kurze Verbindungsleitungen (< 1 Meter)
erforderlich, können die LEDs direkt angeschlossen werden.
Seite 1
02/16
