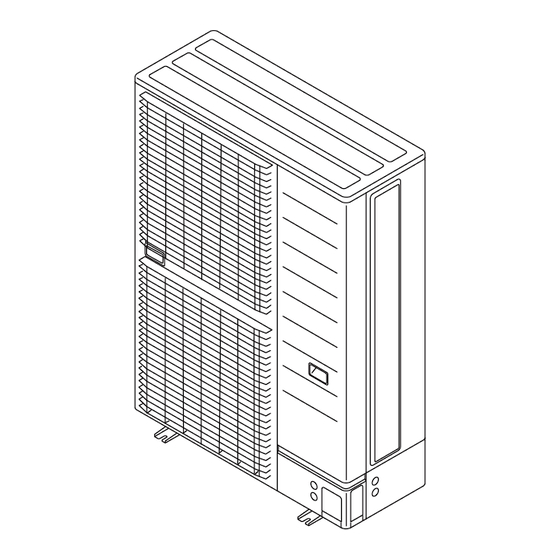

AJY040LBLAH
AJY045LBLAH
AJY054LBLAH
AJH040LBLAH
AJH045LBLAH
AJH054LBLAH
INSTALLATION MANUAL
For authorized service personnel only.
INSTALLATIONSANLEITUNG
Nur für autorisiertes Fachpersonal.
MANUEL D'INSTALLATION
Uniquement réservé aux techniciens agréés.
MANUAL DE INSTALACIÓN
Sólo para personal de servicio autorizado.
MANUALE D'INSTALLAZIONE
A uso esclusivo del personale tecnico autorizzato.
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
Μόνο για εξουσιοδοτημένο τεχνικό προσωπικό.
MANUAL DE INSTALAÇÃO
Apenas para técnicos de assistência autorizados.
РУКОВОДСТВО ПО УСТАНОВКЕ
Только для авторизованного обслуживающего персонала.
KURULUM KILAVUZU
Yalnızca yetkili servis personeli için.
PART NO. 9380545125-02
OUTDOOR UNIT
AUSSENGERÄT
UNITÉ EXTÉRIEURE
UNIDAD EXTERIOR
UNITÀ ESTERNA
ΕΞΩΤΕΡΙΚΉ ΜΟΝΆΔΑ
UNIDADE EXTERIOR
ВНЕШНИЙ МОДУЛЬ
DIŞ ÜNİTE
[Original instructions]
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AirStage AJY040LBLA
Inhaltszusammenfassung für AirStage AJY040LBLA
- Seite 1 INSTALLATION MANUAL OUTDOOR UNIT For authorized service personnel only. INSTALLATIONSANLEITUNG AUSSENGERÄT Nur für autorisiertes Fachpersonal. MANUEL D’INSTALLATION UNITÉ EXTÉRIEURE Uniquement réservé aux techniciens agréés. MANUAL DE INSTALACIÓN UNIDAD EXTERIOR Sólo para personal de servicio autorizado. AJY040LBLAH MANUALE D’INSTALLAZIONE AJY045LBLAH AJY054LBLAH UNITÀ...
-
Seite 2: Inhaltsverzeichnis
INSTALLATIONSANLEITUNG 1. SICHERHEITSMASSNAHMEN AUßENGERÄT • Lesen Sie diese Anleitung vor der Installation sorgfältig durch. TEILENR. 9380545125-02 • Die in diesem Installationshandbuch angegebenen Warnungen und Sicherheitsmaßnahmen enthalten wichtige Informationen in Bezug auf Ihre Sicherheit. Beachten Sie diese unbedingt. INHALT • Nachdem Sie das Gerät installiert haben, führen Sie einen Probelauf durch, um sicher zu stellen, dass das Gerät normal funktioniert. -
Seite 3: Info Über Dieses Produkt
Diese Kennzeichnung weist auf Verfahren hin, die bei unsach- 2. INFO ÜBER DIESES PRODUKT VORSICHT gemäßer Ausführung möglicherweise zu Sach- oder Perso- nenschäden führen können. 2.1. Vorsichtsmaßnahmen beim Gebrauch des R410A Käl- Die Installation dieses Geräts darf nur durch qualifi ziertes Personal erfolgen, das für temittels den Umgang mit Kältemitteln befugt ist. -
Seite 4: Optionale Teile
2.4. Optionale Teile 3.2. Ablassvorgang VORSICHT VORSICHT Die folgenden Teile sind optionale Teile, speziell für das R410A Kältemittel. Führen Sie die Ablaufarbeiten gemäß dieses Handbuch durch und stellen Sie sicher, Verwenden Sie keine anderen Teile als die, die unten aufgeführt sind. dass das Ablaufwasser richtig abgelaufen ist. -
Seite 5: Installation Eines Einzelnen Außengeräts
3.3.1 Installation eines einzelnen Außengeräts 3.3.3 Installation von Außengeräten in mehreren Reihen Wenn der obere Bereich offen ist (Einheit: mm) * Die folgenden Einstellungen werden nicht empfohlen, wenn bei niedrigen Außentempe- raturen gekühlt wird. (Einheit: mm) (1) Einzelne parallele Geräteanordnung (2) Multiple parallele Geräteanordnung (1) Hindernisse nur hinten (2) Hindernisse nur hinten und an den Seiten... -
Seite 6: Systemkonfiguration
Table. B (Durchmesser der Leitungen, die zwischen den Außengerät und den 4. SYSTEMKONFIGURATION ersten Abzweigungsrohren oder Kopfteilen verwendet werden) Leitungsdurchmesser [mm (Zoll)] 4.1. Systemkonfi guration Zwischen dem Außenge- Zwischen dem Außenge- Kühlkapa- rät und dem am weites- rät und dem am weites- VORSICHT zität des MODELL... -
Seite 7: Leitungsinstallation
0,5 m oder mehr 5. LEITUNGSINSTALLATION Abzweigrohr Innengerät 5.1. Hartlöten oder Kopf VORSICHT 0,5 m oder mehr Wenn Luft oder eine andere Art Kältemittel Druckregulierendes Ventil in den Kältemittelkreislauf gelangt, geht der Kappe interne Druck im Kältemittelkreislauf unnormal hoch und verhindert, dass das Gerät seine Zum Innengerät volle Leistung bringt. -
Seite 8: Leitungsanschluss
5.4. Leitungsanschluss VORSICHT Halten Sie den Drehmomentschlüssel an seinem Griff fest, halten Sie ihn im rechten VORSICHT Winkel mit dem Rohr, um die Bördelmutter richtig festzuziehen. Verwenden Sie kein Mineralöl auf einem gebördelten Teil. Vermeiden Sie es, dass Mine- Die Außenwand kann sich verziehen, ralöl in das System gelangt, da dies die Lebenszeit der Geräte verringern würde. -
Seite 9: Elektrische Verdrahtung
6. ELEKTRISCHE VERDRAHTUNG 6.2. Ausbrechloch VORSICHT 6.1. Die Vorsichtsmaßnahmen bei der elektrischen Verdrahtung Seien Sie vorsichtig, dass Sie die Tafel nicht deformieren oder zerkratzen, während Sie die Ausbrechlöcher öffnen. WARNUNG Nachdem Sie die ausgestanzten Löcher geöffnet haben, entfernen Sie den Grat an den Kanten und befestigen Sie die Kabeldurchführung, Schiene oder Rohrleitung usw, um Verdrahtungsverbindungen müssen durch eine qualifi... -
Seite 10: Übertragungsleitung
6.4.3 Aktivierung/Deaktivierung der automatischen Adresseinstellung 6.4. Übertragungsleitung Man kann die automatische Adresseinstellung für das Innengerät und den Signalverstär- ker aktivieren/deaktivieren. VORSICHT Um die automatische Adresseinstellung für das Innengerät zu aktivieren, schließen Sie das Innengerät an die Außengeräte unter dem gleichen Kältemittelsystem an. Vorsicht bei der Verdrahtung: Wenn Sie die Beschichtung der Zuleitungsdrähte abziehen, verwenden Sie immer Beispiel: Automatische Adresseinstellung deaktivieren... -
Seite 11: Externer Eingang Und Externer Ausgang
6.5.2 Verdrahtungsvorgang 6.6. Externer Eingang und externer Ausgang • Entfernen Sie die Service-Schalttafel. Und schließen Sie das Kabel am Anschluss an, in Abstimmung mit dem Anschluss-Typenschild. 6.6.1 Klemmenposition • Verwenden Sie einen Ringkabelschuh, um die elektrischen Kabel an die Anschlussplati- ne des Netzkabels anzuschließen. -
Seite 12: Externe Ausgangklemme
Betriebsverhalten 7. FELDEINSTELLUNG Jede Eingangsklemme funktioniert wie folgt. Anschluss Eingangssignal Status VORSICHT OFF (AUS) Normaler Betrieb Eingang1 Entladen Sie die statische Elektrizität in Ihrem Körper, bevor Sie die DIP-Schalter einrichten. CN131 (Gelb) ON (EIN) Leiser Betriebsmodus Berühren Sie niemals die Anschlüsse oder andere Bauteile auf der Leiterplatte. OFF (AUS) Kühlpriorität Eingang2... -
Seite 13: Drehschaltereinstellung
7.3. Drehschaltereinstellung (Verboten) (Werkseinstellung) Der Drehschalter (REF AD) stellt die Kältemittelkreislaufadresse des Außengeräts ein. (Verboten) Konfi gurieren Sie die Einstellungen am Hauptgerät eines Kältemittelsystems. (Werkseinstellung) Wenn mehrere Kältemittelsysteme angeschlossen sind, stellen Sie den Drehschalter (REF AD), wie in der unten stehenden Tabelle gezeigt, ein. (Verboten) (Werkseinstellung) Drehschalter... -
Seite 14: Adresseinstellung Für Signalverstärker
Einstellungsnummer (00xx) 2: Einstellen der ersten 2 Ziffern Einstellungsnummer (01xx) Strommesser Impul- 3: Einstellen der letzten 2 Ziffern ······ ··· ··· seinstellung 2 *3 Einstellungsnummer (98xx) Drücken Sie weiter auf die „SELECT“ (AUS- WÄHLEN) Taste, bis die gewünschte Zahl in den Einstellungsnummer (99xx) letzten 2 Ziffern erscheint. -
Seite 15: Adresseinstellung Innengerät
7.6.2 Vorgänge, um die automatische Adresseinstellung an den 1: Funktionseinstellung Innengeräten zu aktivieren Erste 2 Ziffern Letzte 2 Ziffern Prüfen Sie, ob der Drehschalter IU AD an der PC-Schalttafel des Innengeräts auf „00“ (Die Anzeige, wenn der Hauptstrom gestellt wurde. Wenn er nicht auf „00“ steht bedeutet das, dass die Adresse dieses Geräts eingeschaltet ist) nicht eingestellt wurde. -
Seite 16: Rohrinstallation Ii
Entleerungsvorgang 8. ROHRINSTALLATION II (1) Entfernen Sie die Leerkappen des Gasrohrs und des Flüssigkeitsrohrs und prüfen Sie, ob die Ventile geschlossen sind. Abb A Verbindungssystem Fig. B (2) Entfernen Sie die Ladeanschlusskappe. (3) Schließen Sie eine Vakuumpumpe und ein Druckmessgerät an den Einfüllschlauch Druck- Service-Schlauch Druckregelventil... -
Seite 17: Isolierung
(1) Berechnen der zusätzlichen Menge für die Rohrlänge Prüfen Sie die Artikel Prüfen Sie die Säule Gesamtlänge von ø 9,52 Gesamtlänge von ø 6,35 1 Prüfen Sie, ob die Arbeit an der Verkabelung, welche das mm Flüssigkeitsleitung mm Flüssigkeitsleitung Außengerät und die Innengeräte verbindet, abgeschlos- a ×... -
Seite 18: Fehleranzeigen
9.1.3 Fehleranzeigen Einstellmethode für den Probelauf Verwenden Sie die Schaltfl ächen „MODE/EXIT“, „SELECT“, und „ENTER“ an der Lei- • Wenn Fehler auftreten, werden „Err“ (Fehler) und „Number of errors occurred“ (Anzahl terplatte des Innengeräts, um die Einstellungen gemäß unten stehender Vorgänge zu aufgetretener Fehler) abwechselnd im 7-Segment-Display jede 1 Sekunde angezeigt. -
Seite 19: Checkliste
1 Außengerät Inverter Kompressor Startfehler 9.4. Checkliste 1 Außengerät Trip-Erkennung Außengerät Kompressormotor Verlust der Synchroni- Überprüfungsbeschreibung Überprüfungsmethode Kriterien sation Kühlen: Niedrigdruck 1 Außengerät Lüftermotor 1 Verriegelungsfehler Überprüfen Sie dies Die hohen und niedrigen etwa 0,8 MPa 4 Außengerät Lüftermotor 1 Unterspannung Fehler mit einem Druckmess- Fehler Außen- Druckwerte sind normal.
