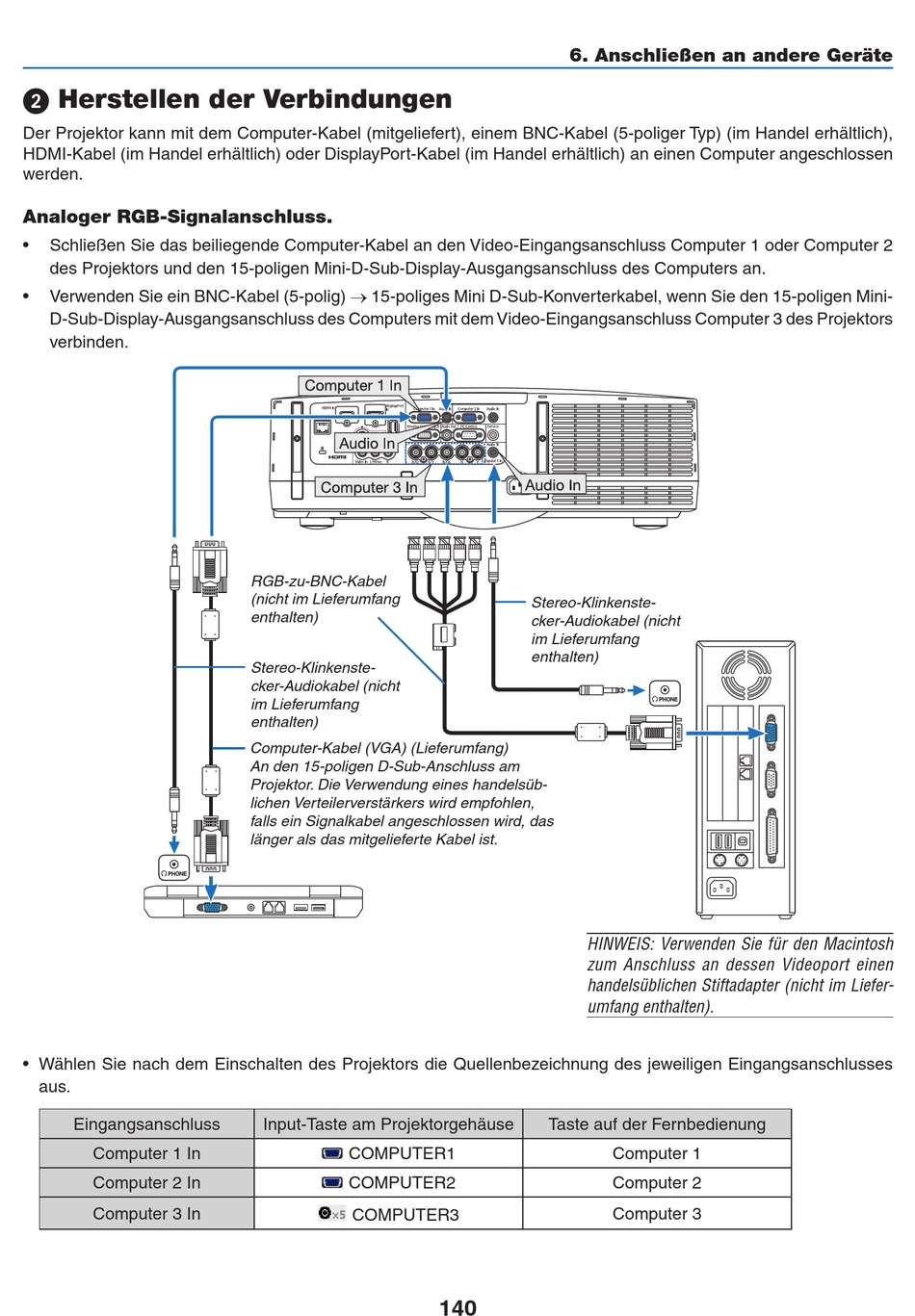

Herstellen der Verbindungen
Der Projektor kann mit dem Computer-Kabel (mitgeliefert), einem BNC-Kabel (5-poliger Typ) (im Handel erhältlich),
HDMI-Kabel (im Handel erhältlich) oder DisplayPort-Kabel (im Handel erhältlich) an einen Computer angeschlossen
werden.
Analoger RGB-Signalanschluss.
• Schließen Sie das beiliegende Computer-Kabel an den Video-Eingangsanschluss Computer 1 oder Computer 2
des Projektors und den 15-poligen Mini-D-Sub-Display-Ausgangsanschluss des Computers an.
• Verwenden Sie ein BNC-Kabel (5-polig) → 15-poliges Mini D-Sub-Konverterkabel, wenn Sie den 15-poligen Mini-
D-Sub-Display-Ausgangsanschluss des Computers mit dem Video-Eingangsanschluss Computer 3 des Projektors
verbinden.
• Wählen Sie nach dem Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses
aus.
Eingangsanschluss
Computer 1 In
Computer 2 In
Computer 3 In
RGB-zu-BNC-Kabel
(nicht im Lieferumfang
enthalten)
Stereo-Klinkenste-
cker-Audiokabel (nicht
im Lieferumfang
enthalten)
Computer-Kabel (VGA) (Lieferumfang)
An den 15-poligen D-Sub-Anschluss am
Projektor. Die Verwendung eines handelsüb-
lichen Verteilerverstärkers wird empfohlen,
falls ein Signalkabel angeschlossen wird, das
länger als das mitgelieferte Kabel ist.
Input-Taste am Projektorgehäuse
COMPUTER1
COMPUTER2
COMPUTER3
6. Anschließen an andere Geräte
Stereo-Klinkenste-
cker-Audiokabel (nicht
im Lieferumfang
enthalten)
HINWEIS: Verwenden Sie für den Macintosh
zum Anschluss an dessen Videoport einen
handelsüblichen Stiftadapter (nicht im Liefer-
umfang enthalten).
Taste auf der Fernbedienung
140
Computer 1
Computer 2
Computer 3
