6.2

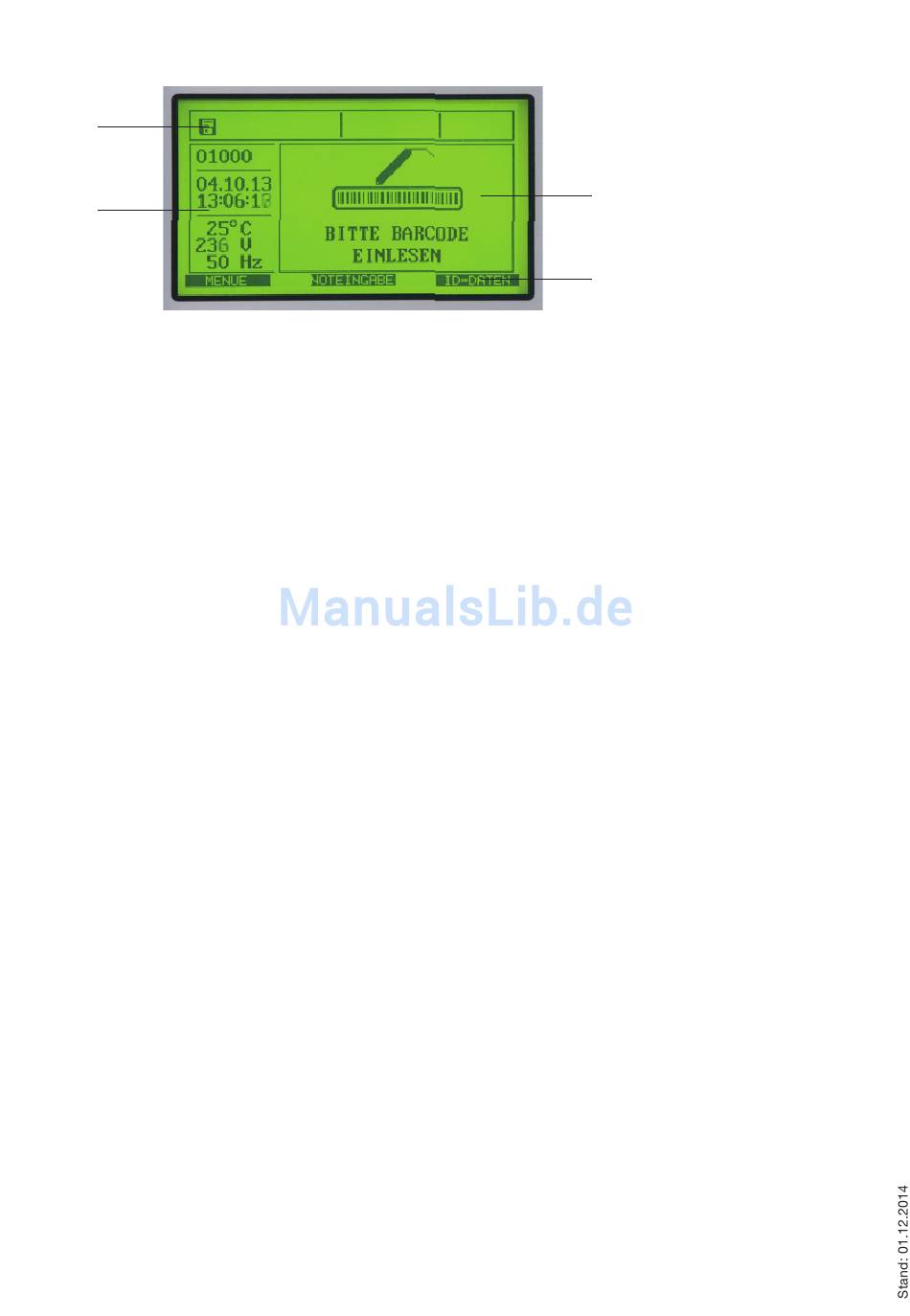

Displayaufbau (Grundbild)
1
2
1 Funktionsstatussymbole
Es werden die Funktionen als Symbol angezeigt, die zu diesem Zeitpunkt
aktiv geschalten sind (z.B. Dokumentation, Traceability-Modus). Siehe hier-
zu auch Kapitel 6.4. Ferner wird ein Hinweis auf nächste, fällige Wartung
angezeigt (siehe hierzu auch Kapitel 6.13.1.5).
2 Anzeige Umgebungsinformationen
Es werden wichtige Umgebungsinformationen angezeigt (Datum, Uhrzeit,
Umgebungstemperatur, Spannung und Frequenz).
3 Hauptfenster
Im Hauptfenster werden sämtliche Eingaben und Informationen innerhalb
der einzelnen Menüs dargestellt. Siehe hierzu auch Kapitel 6.1.
4 Führungstastensymbole
Es werden die Funktionen angezeigt, die bei Drücken der zugehörigen
blauen Führungstaste aktiviert werden. Abhängig von der Menüauswahl
wechseln die angezeigten Symbole (siehe hierzu auch Kapitel 6.3).
3
4
23
