5.8
Riemen wechseln
T01137D.fm
1. Riemenschutz (oben und unten) und Schutzhaube entfernen.

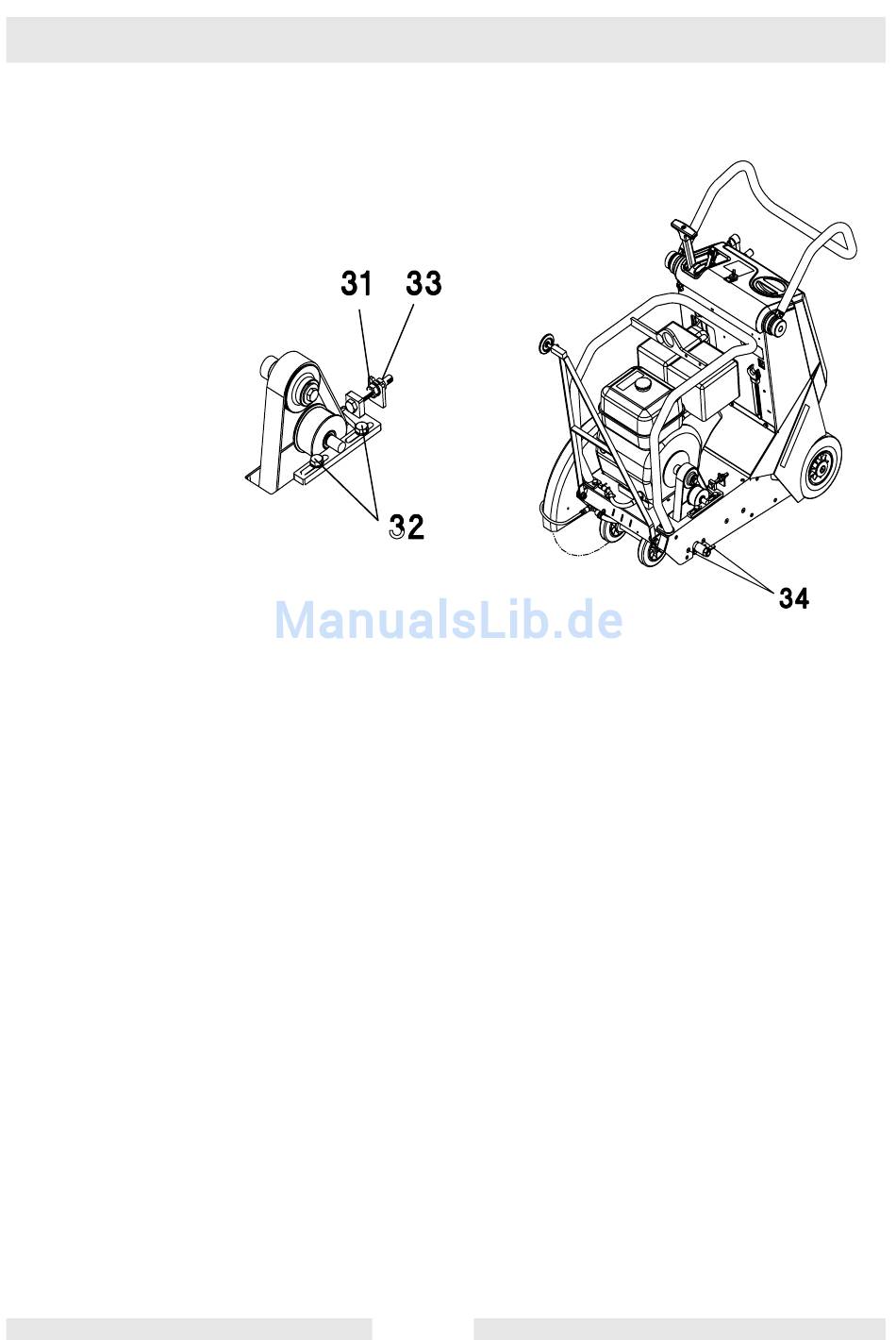

2. Riemen entspannen. Dazu am Riemenspanner Konter- (31) und
Spannmutter (33), sowie Befestigungsschrauben (32) lösen. Die
Befestigungsschrauben (32) nur so weit lösen, bis der
Riemenspanner spielfrei verschiebbar ist.
3. Schrauben
(34)
Schneidwelle lösen.
4. Riemen wechseln.
5. Schneidwelle wieder montieren.
6. Riemen mit Spannmutter (33) spannen.
Riemenspannung 600 N (Schwingungsfrequenz 104 Hz).
7. Riemenschutz und Schutzhaube montieren.
an
den
Ovalflanschen
51
Wartung
(beidseitig)
der
