Bedienung
4.3.2
4.4
Wassertank
T01136D.fm
Zur Justage gehen Sie wie folgt vor:
1. Schnellaushubhebel (3) in die vordere Position bringen.
2. Mit der Kurbel (5) die Schnitttiefe so einstellen, dass die Trennschei-
be den Boden gerade berührt.

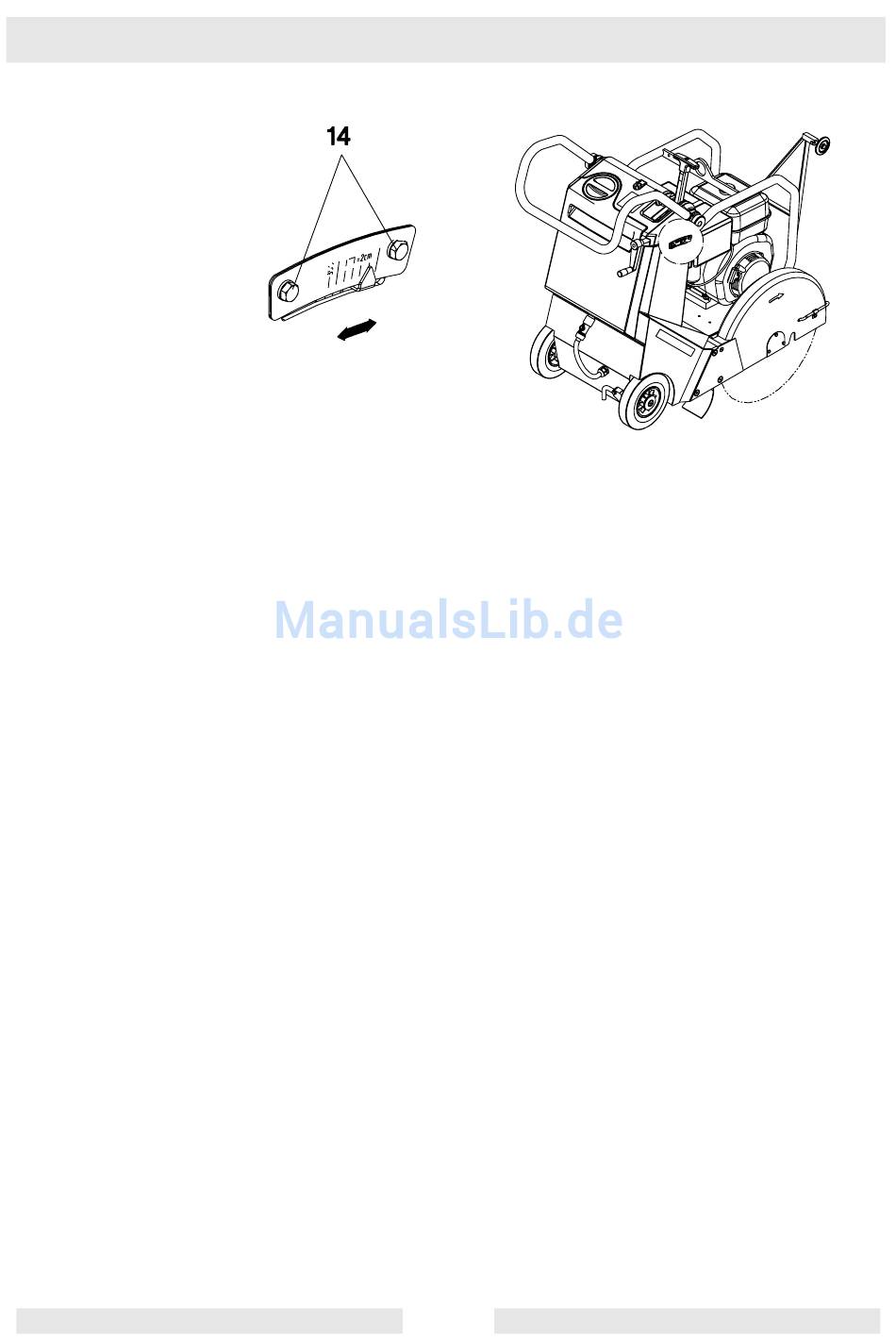

3. Die Schrauben (14) lösen und den Pfeil mit der „0"-Markierung in
Deckung bringen.
4. Die Schrauben (14) wieder festziehen.
Der Fugenschneider ist mit einem integrierten, entnehmbaren Was-
sertank (15) ausgerüstet. Die Einfüllöffnung (16) befindet sich oben
links. Die Wasserzufuhr ist abstellbar und regulierbar (17).
Zum Entnehmen des Wassertanks gehen Sie wie folgt vor:
1. Wassertank gegebenenfalls vollständig entleeren. Dazu Regulier-
hahn (17) ganz öffnen.
2. Wenn der Wassertank bereits entleert ist, obere Schlauchkupplung
(18) entriegeln.
3. Handkurbel (5) waagerecht stellen.
4. Feststellbremse (6) betätigen.
5. Wassertank an der Griffmulde (20) herausziehen.
36
