Bedienung
Hinweis: Mutter im Uhrzeigersinn lösen (Linksgewinde), wenn
Trennscheibe auf der rechten Seite demontiert wird. Mutter ge-
gen Uhrzeigersinn lösen, wenn Trennscheibe auf der linken
Seite montiert wird.
4.8

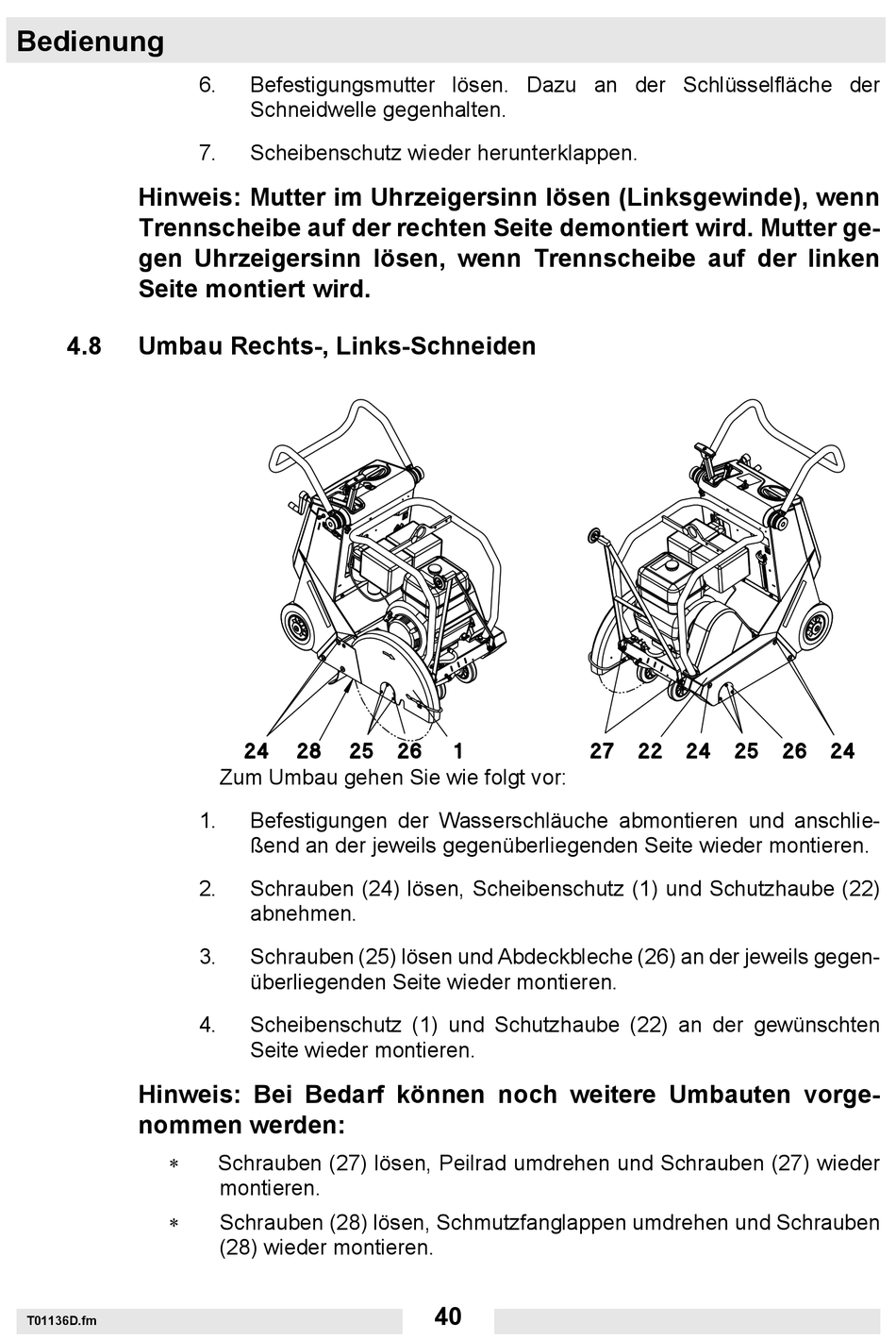

Umbau Rechts-, Links-Schneiden
Hinweis: Bei Bedarf können noch weitere Umbauten vorge-
nommen werden:
∗
∗
T01136D.fm
6.
Befestigungsmutter lösen. Dazu an der Schlüsselfläche der
Schneidwelle gegenhalten.
7.
Scheibenschutz wieder herunterklappen.
Zum Umbau gehen Sie wie folgt vor:
1.
Befestigungen der Wasserschläuche abmontieren und anschlie-
ßend an der jeweils gegenüberliegenden Seite wieder montieren.
2.
Schrauben (24) lösen, Scheibenschutz (1) und Schutzhaube (22)
abnehmen.
3.
Schrauben (25) lösen und Abdeckbleche (26) an der jeweils gegen-
überliegenden Seite wieder montieren.
4.
Scheibenschutz (1) und Schutzhaube (22) an der gewünschten
Seite wieder montieren.
Schrauben (27) lösen, Peilrad umdrehen und Schrauben (27) wieder
montieren.
Schrauben (28) lösen, Schmutzfanglappen umdrehen und Schrauben
(28) wieder montieren.
40
