Wartung
5.7
Riemen spannen
T01137D.fm
Der Riemen ist bei der wöchentlichen Wartung des Motors zu prüfen
und wenn nötig wie folgt nachzuspannen:

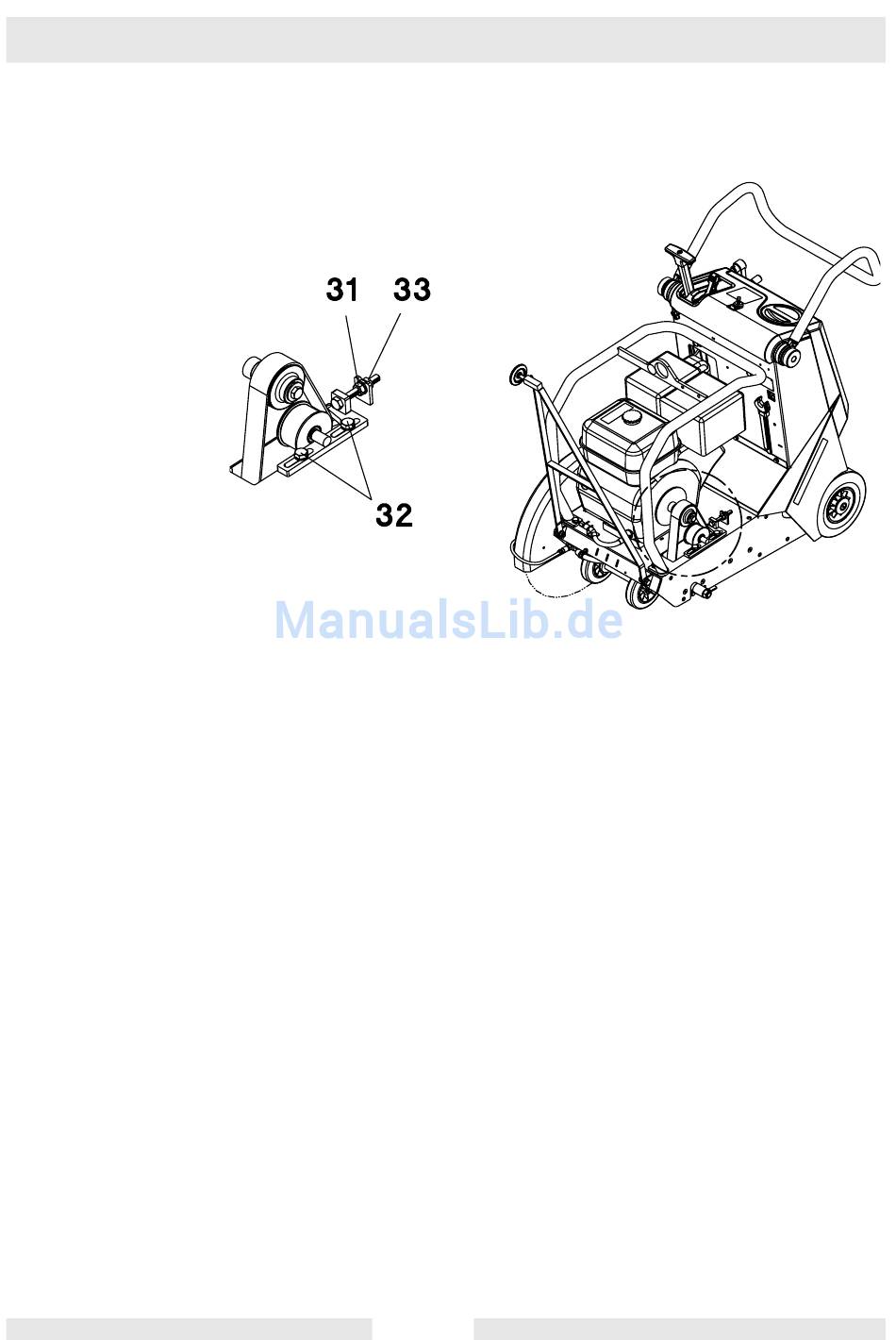

1. Riemenschutz entfernen.
2. Kontermutter (31) lösen.
3. Befestigungsschrauben (32) lösen, bis der Riemenspanner spielfrei
verschoben werden kann.
4. Riemen mit Spannmutter (33) spannen.
Riemenspannung 600 N (Schwingungsfrequenz 104 Hz).
5. Befestigungsschrauben (32) und Kontermutter (31) festdrehen.
6. Riemenschutz montieren.
50
