7
Platzieren Sie die untere Hälfte des Anpassblocks sicher auf
der Außenseite des Rumpfes.
Bodenhülse und Geber müssen parallel auf den Kiel
ausgerichtet sein.
8
Tragen Sie auf der Innenseite des Rumpfes
seewassertaugliches Dichtungsmittel auf die obere Hälfte
des Anpassblocks auf, die den Rumpf berühren muss.
9
Tragen Sie das im Lieferumfang enthaltene Schmiermittel auf
den freigelegten Geberschaft und die Antirotationsschrauben
auf.
10
Führen Sie das Geberkabel, den Geberschaft und die
Antirotationsschrauben durch die obere Hälfte des
Anpassblocks.
11
Platzieren Sie die obere Hälfte des Anpassblocks sicher auf
der Innenseite des Rumpfes.
12
Sichern Sie den Geberschaft mit einem Rollgabelschlüssel
und der mitgelieferten 31-mm-Unterlegscheibe aus Gummi
, 31-mm-Kunststoff-Unterlegscheibe
für den Rumpf
.
HINWEIS: Ziehen Sie die Mutter für den Rumpf nicht zu fest
an.
13
Befestigen Sie die obere Hälfte des Anpassblocks mit einem
Rollgabelschlüssel und den mitgelieferten 13,4-mm-
Unterlegscheiben
und M12-Muttern
Antirotationsschrauben.
HINWEIS: Ziehen Sie die M12-Muttern nicht zu fest an.
14
Tragen Sie zwischen dem Gebersensor und der
Abdeckplatte sowie in den Löchern um den Schaft und die
Antirotationsschrauben seewassertaugliches Dichtungsmittel
auf.
15
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel vom Anpassblock und von
der Außenseite des Rumpfes, damit der Wasserfluss am
Geber nicht behindert wird.
Installieren der Ferritperlen an den Kabeln
Sie müssen die drei mitgelieferten Ferritperlen an den Netz- und
Netzwerkkabeln installieren, um EMV-Normen zu erfüllen. Falls
Sie die Ferritperlen nicht installieren, verstoßen Sie u. U. gegen
nationale EMV-Normen und andere Gesetze.
Setzen Sie jede der drei Ferritperlen sicher und so nah wie
möglich am Geberschaft auf die Netzkabel und die Garmin
Marinenetzwerkkabel auf.
Schiffe mit Metallrumpf – Installationsanwei-
sungen
Bohren der Löcher für den Geberschaft und die Anti-
rotationsschrauben in einem Schiff mit Metallrumpf
Bevor Sie die Löcher für die Antirotationsschrauben bohren,
müssen Sie den Anpassblock zuschneiden
Anpassblocks, Seite
2).
Folgen Sie diesen Anweisungen, wenn Sie den Geber in einem
Schiff mit Metallrumpf montieren.
1
2
3
4
5
6
Auftragen von seewassertauglichem Dichtungsmittel
und 40-mm-Mutter
auf einen Geber für die Durchbruchmontage
Sie müssen seewassertaugliches Dichtungsmittel entlang des
Wasserverlaufs auftragen, damit der Bereich zwischen
Anpassblock, Geber und Rumpf wasserdicht versiegelt ist.
an den

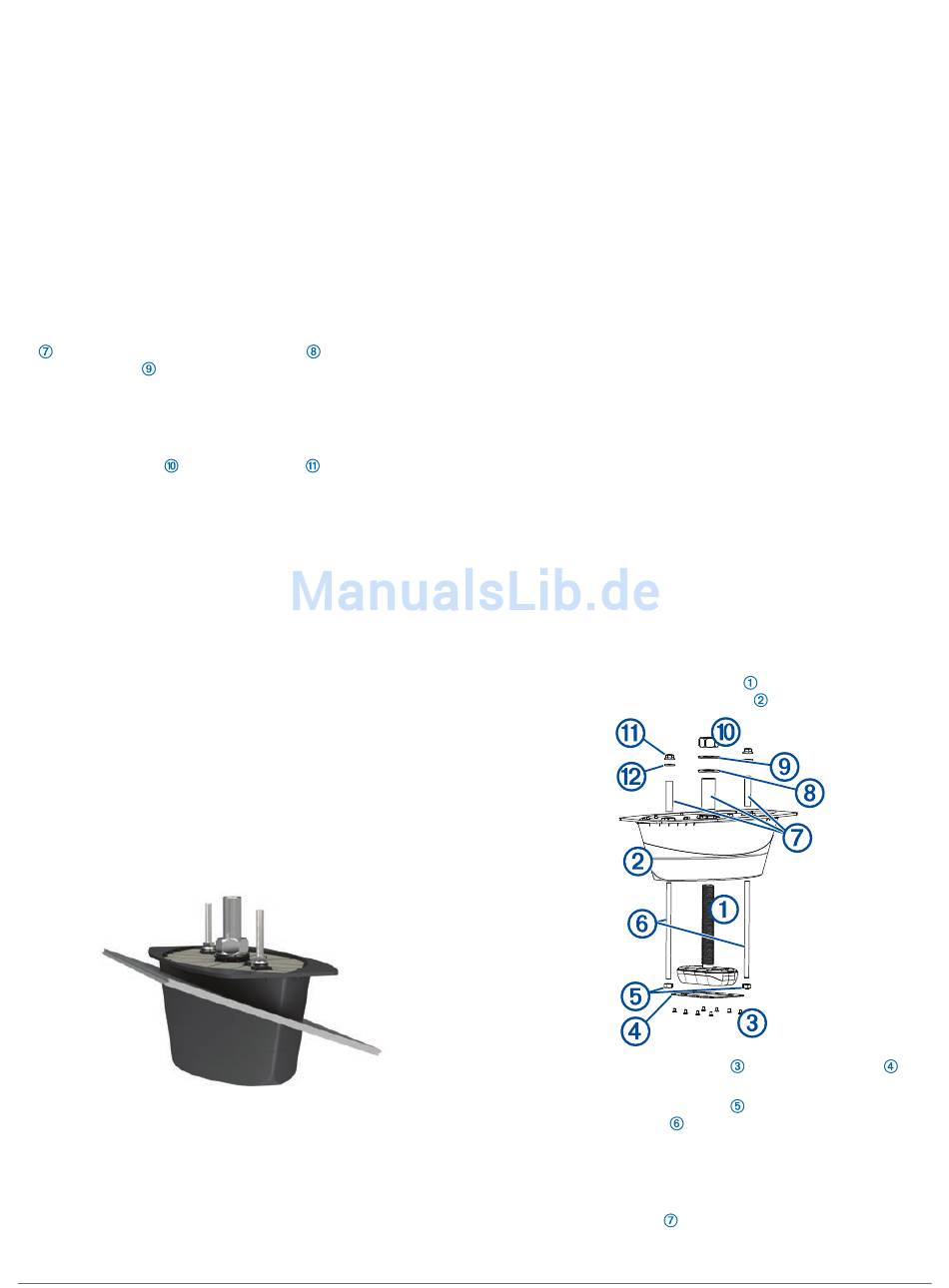

Installieren des Gebers an einem Metallrumpf
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
1
2
3
(Zuschneiden des
4
5
Wählen Sie einen Montageort, der keine Unregelmäßigkeiten
aufweist und sich nicht in der Nähe von Hindernissen
befindet.
Markieren Sie mithilfe der Schablone die Positionen der
Löcher für den Geberschaft und die Antirotationsschrauben.
Bringen Sie von der Außenseite des Rumpfes durch den
Rumpf eine 3-mm-Vorbohrung (
für den Geberschaft markiert ist.
Das Loch muss senkrecht zur Wasseroberfläche sein.
Bringen Sie von der Außenseite des Rumpfes mit einer 38-
1
mm-Lochsäge (1
/
Zoll) das Loch für den Geberschaft an.
2
Das Loch muss senkrecht zur Wasseroberfläche sein.
Halten Sie einen 19-mm-Bohrer (
bringen Sie von der Außenseite des Rumpfes durch den
Rumpf die Löcher für die Antirotationsschrauben an.
Schleifen und säubern Sie den Bereich um die Löcher.
Tragen Sie zwischen folgenden Komponenten
seewassertaugliches Dichtungsmittel auf.
• Anpassblock und Rumpf
• Anpassblock und Geber
• Schaft und Mutter für den Rumpf
• Antirotationsschrauben und Löcher
• Hülsen, Schaft und Rumpf (sofern erforderlich)
Führen Sie den Geberkabelschaft
des zugeschnittenen Anpassblocks
Befestigen Sie die Abdeckplatte
der Unterseite des Anpassblocks.
Schrauben Sie die M12-Muttern
Antirotationsschrauben
, bis zwischen der M12-Mutter und
der Unterseite des Anpassblocks nur noch zwei
Gewinderinge freiliegen.
Setzen Sie die Antirotationsschrauben in die untere Hälfte
des zugeschnittenen Anpassblocks ein.
Setzen Sie die Hülsen
auf die Antirotationsschrauben und
den Geberschaft.
1
/
Zoll) an der Stelle an, die
8
3
/
Zoll) lotrecht, und
4
durch die untere Hälfte
.
mit den Schrauben
an
unten auf die
5
