Garmin GT8HW-TM Geber Installationshandbuch

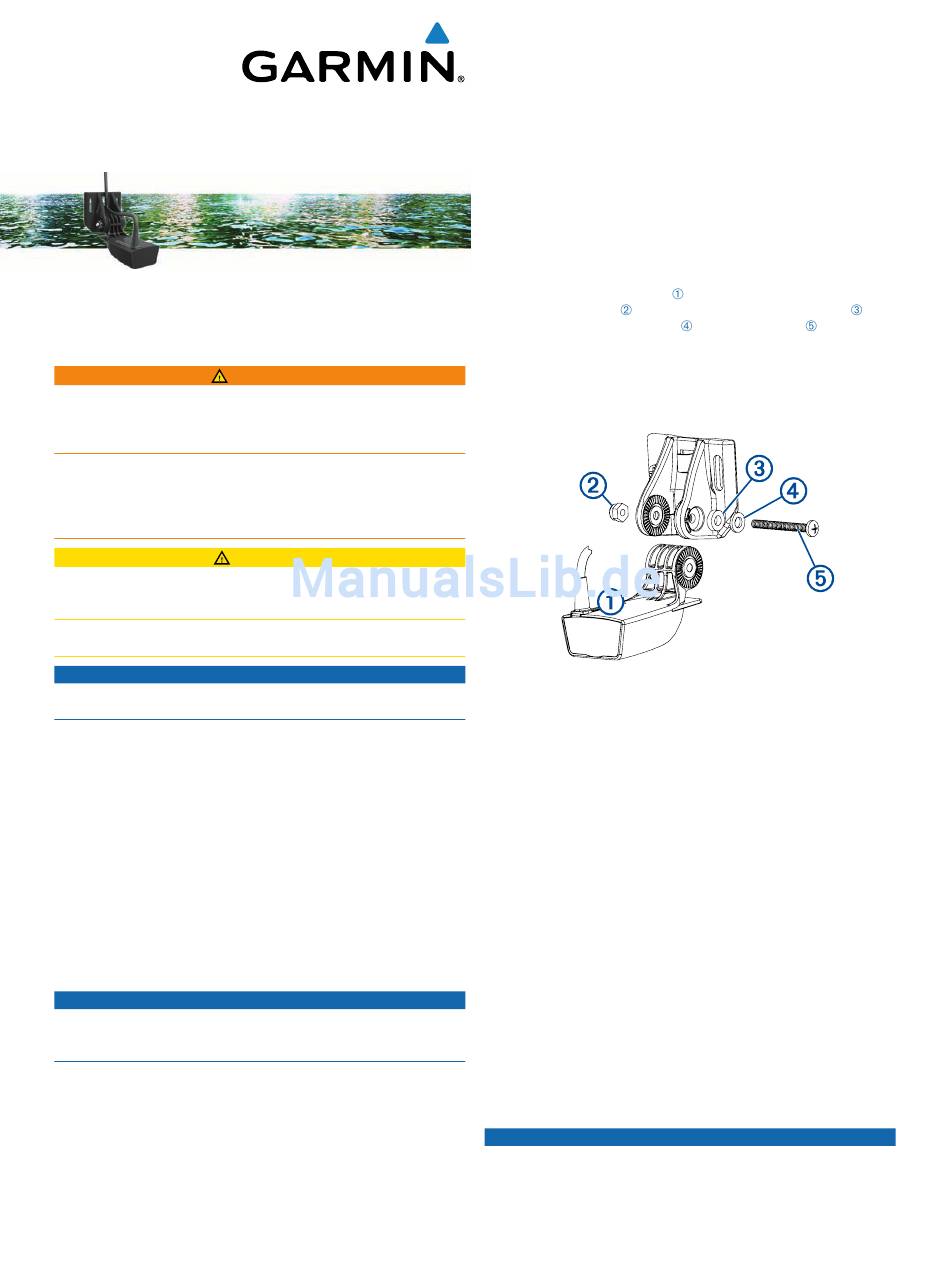

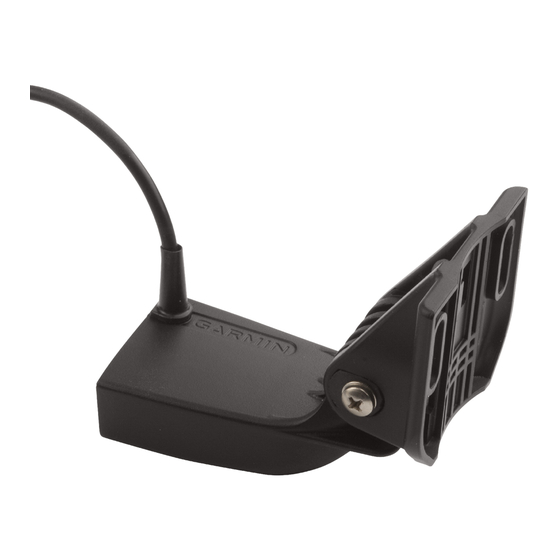

GT8HW-TM Geber
Installationsanweisungen
Wichtige Sicherheitsinformationen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Kartenplotter oder Fishfinder
beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
HINWEIS
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin.
Erforderliches Werkzeug
• Bohrmaschinen und Bohrer
• Kreuzschraubendreher, Nr. 2
• Klebeband
• Seewassertaugliches Dichtungsmittel
Vorbereiten des Gebers für den Langzeiteinsatz im
Wasser
HINWEIS
Verwenden Sie auf dem Geber keine Azeton-Produkte oder
Produkte auf Azetonbasis. Azeton beschädigt das
Kunststoffgehäuse des Gebers.
Wenn Sie einen Geber auf einem Boot installieren, das lange
Zeit im Wasser liegt, sollten Sie eine Antifouling-Farbe auf
Wasserbasis auf den Geber und die Befestigungsteile
auftragen, um einen Anwuchs zu verhindern.
1 Schleifen Sie den Geber und die Befestigungsteile leicht mit
feinkörnigem Schleifpapier an.
Dezember 2015
ACHTUNG
Gebers an diese
®
2
Reinigen Sie den Geber und die Befestigungsteile mit
Isopropanol.
3
Tragen Sie eine Antifouling-Farbe auf Wasserbasis auf den
Geber und die Befestigungsteile auf.
Hinweise zur Montage
Damit Sie bei maximaler Geberleistung die wenigsten
Störungen erhalten, sollten Sie das Geberkabel nicht in der
Nähe von Zündkabeln, Bordbatterien oder -kabeln und Kabeln
des Elektro-Bootsmotors und Leitungen mit hoher Leistung wie
Radar-, Audioverstärker- und Autopilot-Antriebs-Kabeln
verlegen.
Zusammensetzen des Gebers
Befestigen Sie den Geber
Sicherungsmutter
Unterlegscheibe aus Metall
Halterung.
HINWEIS: Der Bolzen sollte so fest sitzen, dass der Geber
bei hohen Bootsgeschwindigkeiten fixiert ist, aber er sollte
auch locker genug sein, damit der Geber aus dem
Gefahrenbereich schwenkt, falls er auf ein Hindernis stößt.
Installieren des Gebers an einem
Heckspiegel
Hinweise zur Auswahl des Montageorts
• Der Schwinger sollte so nahe wie möglich an der Bootsmitte
montiert sein.
• Der Geber sollte nicht hinter Stabilisierungsflügeln,
Verstrebungen, Armaturen, Wassereintritten oder
Ausflussöffnungen oder hinter anderen Stellen montiert
werden, an denen Blasen oder Wasserturbulenzen
entstehen.
Damit der Geber optimal funktioniert, muss er sich in
turbulenzfreiem Wasser befinden.
• Der Geber sollte nicht an Stellen montiert werden, an denen
er beim Zuwasserlassen, Schleppen oder Festmachen
beschädigt werden könnte.
• Bei Booten mit einer Schiffsschraube darf der Geber nicht im
Propeller-Verlauf montiert werden.
Der Geber kann zu einem Hohlsog führen, wodurch sich die
Fahrleistung des Schiffes verschlechtern und die
Schiffsschraube beschädigt werden kann.
• Bei Booten mit zwei Schiffsschrauben sollte der Geber
möglichst zwischen den Antrieben montiert werden.
Befestigen des gesamten Systems am Heckspiegel
Wenn Sie die Halterung in Glasfasermaterial einlassen und
festschrauben, wird die Verwendung eines Senkkopfbohrers
empfohlen, um die Ansenkung nur durch die oberste Gelcoat-
