HINWEIS: Ziehen Sie die Mutter für den Rumpf nicht zu fest
an.
13

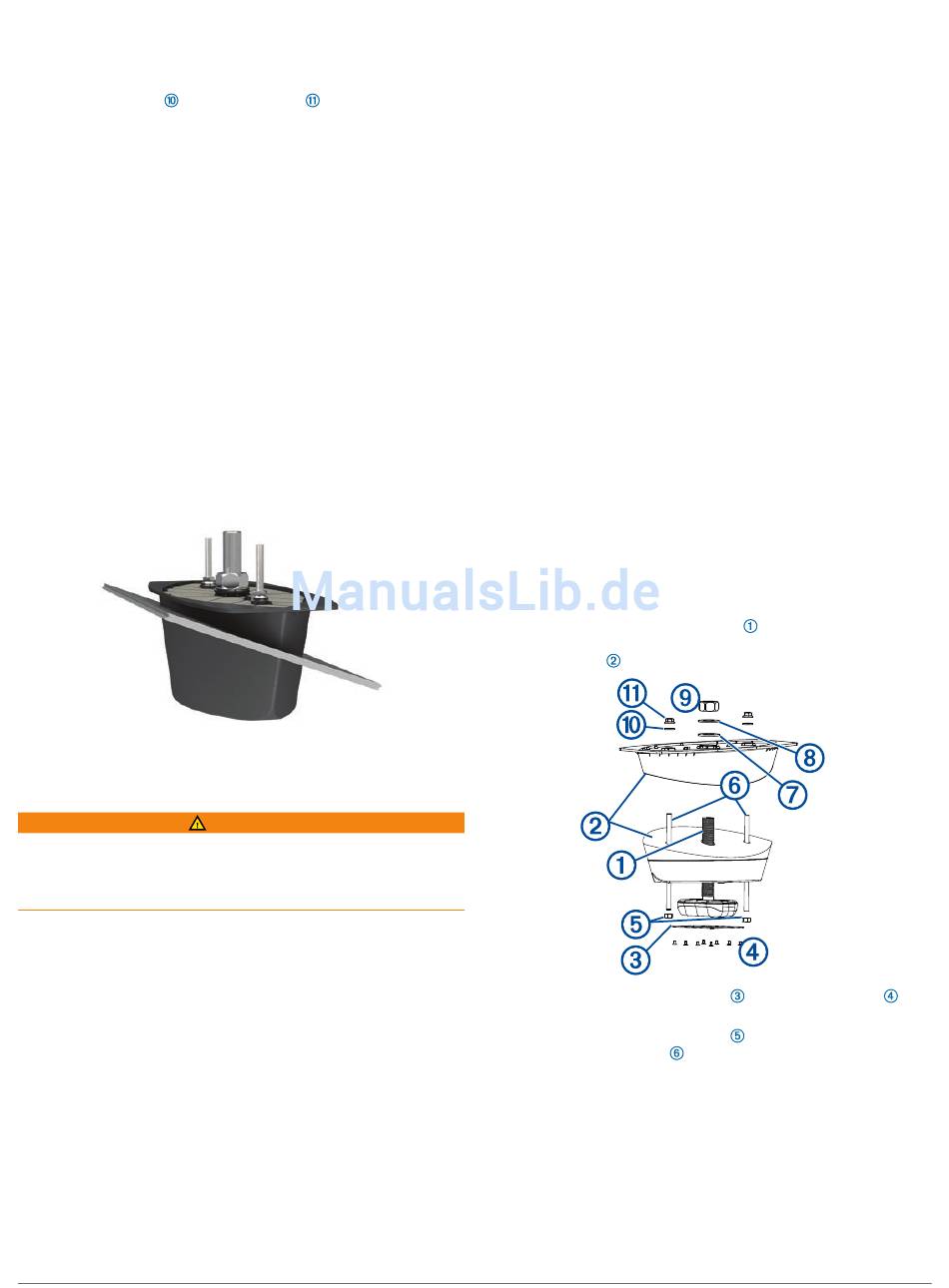

Befestigen Sie die obere Hälfte des Anpassblocks mit einem
Rollgabelschlüssel und den mitgelieferten 13,4-mm-
Unterlegscheiben
und M12-Muttern
Antirotationsschrauben.
HINWEIS: Ziehen Sie die M12-Muttern nicht zu fest an.
14
Tragen Sie zwischen dem Gebersensor und der
Abdeckplatte sowie in den Löchern um den Schaft und die
Antirotationsschrauben seewassertaugliches Dichtungsmittel
auf.
15
Bevor das Dichtungsmittel erhärtet, entfernen Sie
überschüssiges Dichtungsmittel vom Anpassblock und von
der Außenseite des Rumpfes, damit der Wasserfluss am
Geber nicht behindert wird.
Installieren der Ferritperlen an den Kabeln
Sie müssen die drei mitgelieferten Ferritperlen an den Netz- und
Netzwerkkabeln installieren, um EMV-Normen zu erfüllen. Falls
Sie die Ferritperlen nicht installieren, verstoßen Sie u. U. gegen
nationale EMV-Normen und andere Gesetze.
Setzen Sie jede der drei Ferritperlen sicher und so nah wie
möglich am Geberschaft auf die Netzkabel und die Garmin
Marinenetzwerkkabel auf.
Installationsanweisungen für Schiffe mit
Voll-Laminat-Rumpf
Bohren der Löcher für den Geberschaft und die Anti-
rotationsschrauben in einen Kunststoff- oder Voll-
Laminat-Rumpf
Das Gerät muss mit mindestens einer der mitgelieferten
Antirotationsschrauben montiert werden. Andernfalls könnte sich
das Gerät drehen, wenn das Boot in Bewegung ist, und das
Schiff könnte beschädigt werden.
Bevor Sie die Löcher für die Antirotationsschrauben bohren,
müssen Sie den Anpassblock zuschneiden
Anpassblocks, Seite
2).
1
Wählen Sie einen Montageort, der keine Unregelmäßigkeiten
aufweist und sich nicht in der Nähe von Hindernissen
befindet.
2
Markieren Sie mithilfe der Schablone die Positionen der
Löcher für den Geberschaft und die Antirotationsschrauben.
3
Bringen Sie von der Außenseite des Rumpfes eine 3-mm-
1
Vorbohrung (
/
Zoll) an der Stelle an, die für den
8
Geberschaft markiert ist.
Das Loch muss senkrecht zur Wasseroberfläche sein.
4
Bringen Sie bei Schiffen mit Kunststoffrumpf an der
Außenseite des Rumpfes Klebeband über der Vorbohrung
und dem umliegenden Bereich an, damit die oberste
Gelschicht nicht beschädigt wird.
5
Wenn Sie die Vorbohrung abgeklebt haben, schneiden Sie
mit einem Teppichmesser ein Loch in das Klebeband.
4
an den
WARNUNG
(Zuschneiden des
6
Halten Sie einen 32-mm-Spatenbohrer (1
und bringen Sie von der Außenseite des Rumpfes ein Loch
an der Stelle an, die für den Geberschaft markiert ist.
Das Loch muss senkrecht zur Wasseroberfläche sein.
7
Schleifen und säubern Sie den Bereich um das Loch.
8
Halten Sie einen 14-mm-Bohrer (
bringen Sie durch den Rumpf die Löcher für die
Antirotationsschrauben an.
Die Löcher müssen senkrecht zur Wasseroberfläche sein.
9
Schleifen und säubern Sie den Bereich um die Löcher.
Auftragen von seewassertauglichem Dichtungsmittel
auf einen Geber für die Durchbruchmontage
Sie müssen seewassertaugliches Dichtungsmittel entlang des
Wasserverlaufs auftragen, damit der Bereich zwischen
Anpassblock, Geber und Rumpf wasserdicht versiegelt ist.
Tragen Sie zwischen folgenden Komponenten
seewassertaugliches Dichtungsmittel auf.
• Anpassblock und Rumpf
• Anpassblock und Geber
• Schaft und Mutter für den Rumpf
• Antirotationsschrauben und Löcher
• Hülsen, Schaft und Rumpf (sofern erforderlich)
Installieren des Gebers in einem Kunststoffrumpf
Diese Anweisungen sollten von zwei Personen durchgeführt
werden, wobei sich eine Person außerhalb des Schiffs und eine
Person im Schiff befindet.
HINWEIS: Bei der Installation des Gebers in einem Schiff mit
Kunststoff-Sandwichrumpf ziehen Sie die Muttern nicht zu fest
an, um eine Beschädigung des Rumpfes zu vermeiden.
1
Führen Sie den Geberkabelschaft
Rumpfes durch die untere Hälfte des zugeschnittenen
Anpassblocks
.
2
Befestigen Sie die Abdeckplatte
der Unterseite des Anpassblocks.
3
Schrauben Sie die M12-Muttern
Antirotationsschrauben
der Unterseite des Anpassblocks nur noch zwei
Gewinderinge freiliegen.
4
Setzen Sie die Antirotationsschrauben in die untere Hälfte
des zugeschnittenen Anpassblocks ein.
5
Tragen Sie seewassertaugliches Dichtungsmittel auf die
untere Hälfte des Anpassblocks auf, die den Rumpf berühren
muss.
6
Führen Sie das Geberkabel, den Geberschaft und die
Antirotationsschrauben durch das Montageloch.
1
/
Zoll) lotrecht,
4
9
/
Zoll) lotrecht, und
16
von der Außenseite des
mit den Schrauben
unten auf die
, bis zwischen der M12-Mutter und
an
