• Montieren Sie den Geber so, dass die Lagervorrichtung des
Motors nicht blockiert wird bzw. so, dass der Motor weiterhin
ordnungsgemäß eingeholt und heruntergelassen werden
kann.
• Die Montage des Gebers in der Nähe starker Magnetfelder
führt zu Störungen des internen Kompasses beim Messen
des Erdmagnetfelds und verhindert eine Kalibrierung. Bei
einer fehlerhaften Kalibrierung sind einige Kartenfunktionen
nicht verfügbar, und Wegpunkte, die im Modus für LiveVü
voraus erstellt wurden, verwenden für die
Positionsberechnung den Steuerkurs des Schiffs anstelle der
Ausrichtung des Gebers.
• Sie müssen den Geber so weit wie möglich vom Motor
entfernt montieren, jedoch darauf achten, dass sich der
Geber weiterhin unter Wasser befindet. Wird der Geber auf
dem Motorgehäuse des Elektro-Bootsmotors oder auf dem
Schaft zu nahe am Motor platziert, wird der Kompass evtl.
nicht ordnungsgemäß kalibriert.
• Zum Verwenden des Kompasses müssen Sie den Geber am
Schaft montieren. Der Kompass funktioniert nicht, wenn der
Geber am Motor montiert wird.
Effektive Reichweite nach vorne
Die effektive Reichweite des Gebers entspricht etwa fünf bis
acht Mal der Tiefe des Wassers. In 3 m (10 Fuß) tiefem Wasser
beträgt die effektive Reichweite nach vorne beispielsweise 15
bis 24 m (50 bis 80 Fuß). Wasserbedingungen und
Grundbeschaffenheit wirken sich auf die tatsächliche Reichweite
aus.

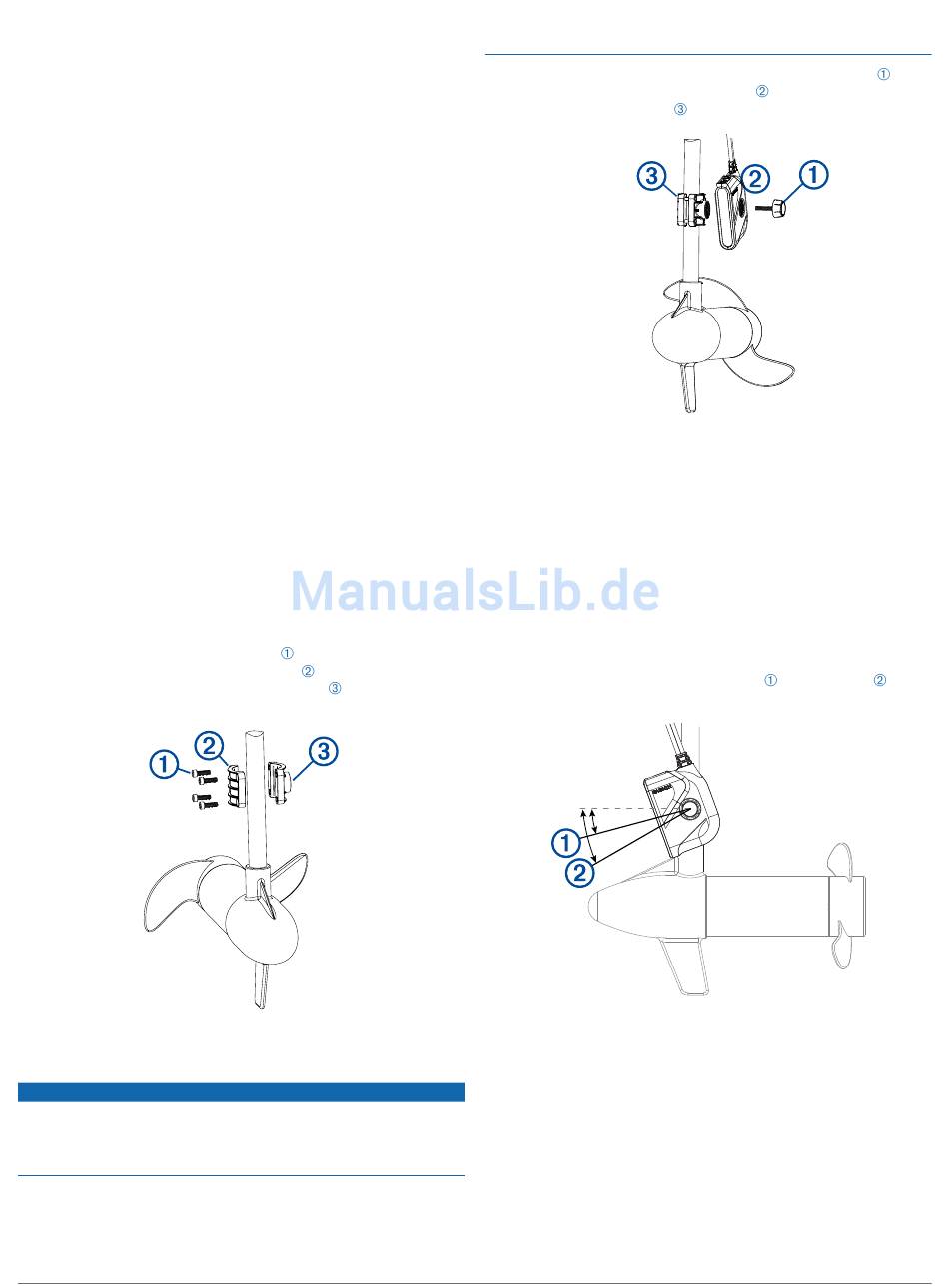

Installieren des Gebers am Schaft eines
Elektro-Bootsmotors
Zusammensetzen der Halterung für den Schaft des
Elektro-Bootsmotors
Verwenden Sie die M6-Schrauben
Halterung für den Elektro-Bootsmotor
der Halterung für den Elektro-Bootsmotor
des Elektro-Bootsmotors zu befestigen.
Installieren des Gebers an der Halterung für den
Schaft des Elektro-Bootsmotors
Bei der Montage muss das Geberkabel am Schaft oder an einer
anderen sicheren Stelle befestigt werden. Schäden an den
Leitungen des Geberkabels oder am Kabelmantel können zum
Versagen des Gebers führen.
Montieren Sie den Geber so weit wie möglich vom Motor
entfernt. Befindet sich der Geber zu nah am Motor, wird der
Kompass evtl. nicht ordnungsgemäß kalibriert. Wenn der
Kompass nicht ordnungsgemäß kalibriert ist, zeigt der
Kartenplotter die Richtung und die Anzeigen für den
2
, um die Rückseite der
an der Vorderseite
um den Schaft
HINWEIS
Abdeckungsbereich nicht an. Alle anderen Funktionen
funktionieren jedoch normal.
1
Verwenden Sie den mitgelieferten Befestigungsknopf
den Montagebolzen, um den Geber
den Elektro-Bootsmotor
2
Befestigen Sie das Geberkabel mit Kabelbindern am Schaft
oder an einer anderen sicheren Stelle.
3
Verlegen Sie das Netzwerkkabel zum Netzwerk-Switch oder
zur Rückseite des Kartenplotters.
4
Verlegen Sie das Netzkabel zu einer geschalteten oder nicht
geschalteten Stromquelle mit 10 bis 35 V Gleichspannung.
Anpassen des Geberwinkels am Schaft des Elektro-
Bootsmotors
Der Geber sollte nach unten gekippt werden, um optimale Bilder
zu liefern.
1
Montieren Sie den Geber am Schaft des Elektro-
Bootsmotors, und kippen Sie ihn, von der horizontalen
Stellung aus betrachtet, zwischen 15
unten.
2
Ziehen Sie den Feststellknopf oder den Montagebolzen an,
damit sich das Gerät bei der Verwendung nicht bewegt.
an der Halterung für
zu befestigen.
und 30 Grad
oder
nach
