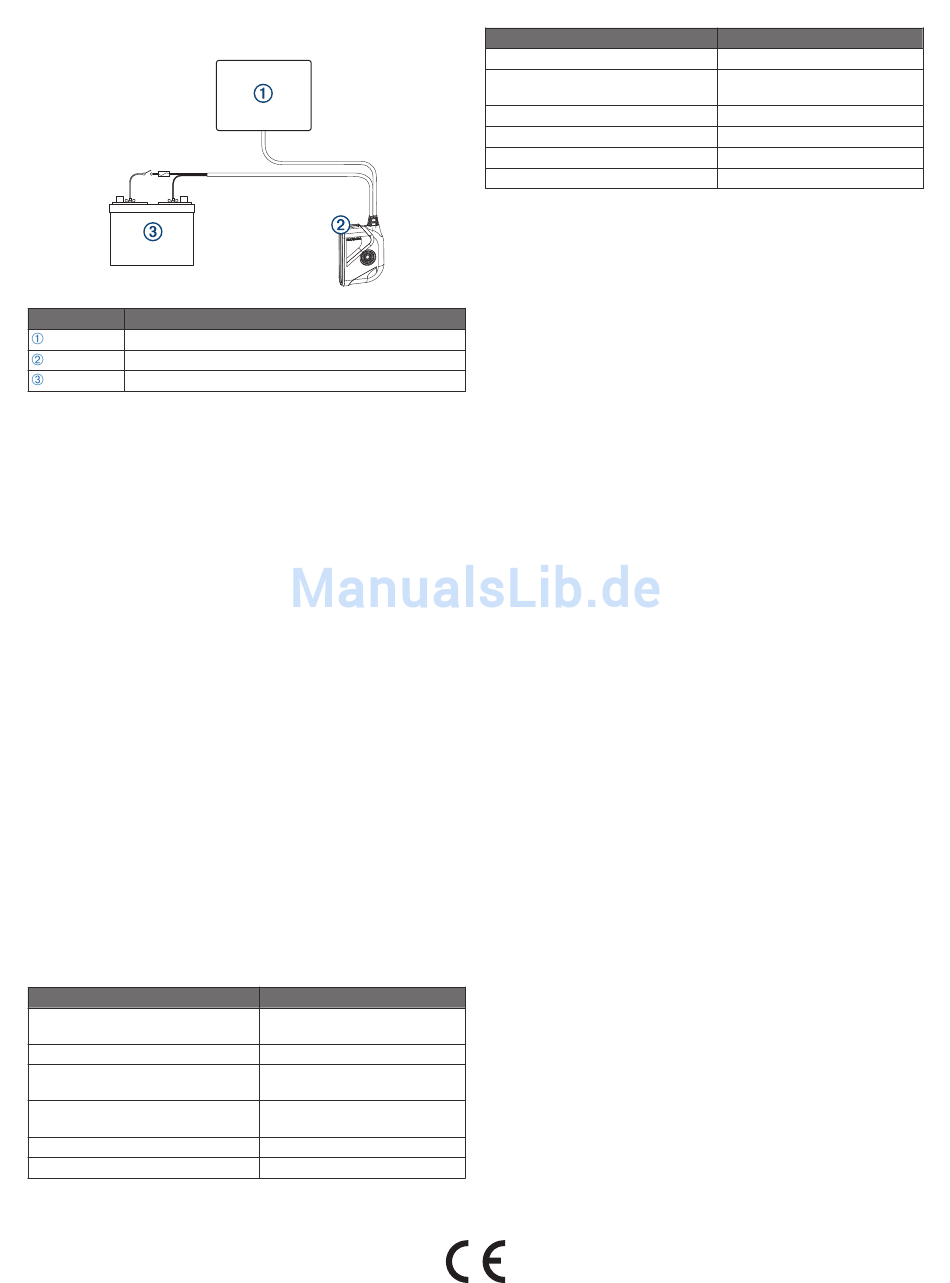

Installationsdiagramm
+
-
Element
Beschreibung
Kartenplotter
Panoptix PS22-TR
Stromquelle (Schalter ist optional)
Kalibrieren des Kompasses
Zum Kalibrieren des Kompasses muss der Geber am Schaft in
einem ausreichenden Abstand zum Elektro-Bootsmotor
installiert werden, um magnetische Störungen zu vermeiden.
Außerdem muss er sich im Wasser befinden. Die Kalibrierung
muss so gut sein, dass der interne Kompass aktiviert wird.
HINWEIS: Zum Verwenden des Kompasses müssen Sie den
Geber am Schaft montieren. Der Kompass funktioniert nicht,
wenn der Geber am Motor montiert wird.
Sie können das Boot vor der Kalibrierung wenden, allerdings
müssen Sie das Boot während der Kalibrierung 1,5 Mal drehen.
1
Wählen Sie in einer entsprechenden Echolotansicht die
Option Menü > Echoloteinstellungen > Installation.
2
Wählen Sie bei Bedarf die Option AHRS verwenden, um
den AHRS-Sensor zu aktivieren.
3
Wählen Sie Kompasskalibrierung.
4
Folgen Sie den Anweisungen auf dem Display.
Wartung
Reinigen des Gebers
Marines Fouling tritt schnell auf und kann die Leistung des
Geräts einschränken.
1
Entfernen Sie den Anwuchs mit einem weichen Tuch und
einem milden Reinigungsmittel.
2
Verwenden Sie bei starkem Fouling einen Scheuerschwamm
oder einen Spachtel.
3
Wischen Sie das Gerät trocken.
Technische Daten
Angabe
Abmessungen (B x H x L)
Gewicht des Gebers
Gesamtgewicht (Geber, Halterung
und Kabel)
Maximale fortwährende Leistungs-
aufnahme
Spitzen-Übertragungsleistung
Betriebsspannung
Werte
32 x 118 x 96 mm (1,3 x 4,6 x
3,8 Zoll)
380 g (0,84 lbs)
840 g (1,85 lbs)
8 W
48 W
10 bis 35 V Gleichspannung
Angabe
Betriebstemperaturbereich*
Lagertemperaturbereich
Material
Maximale Reichweite**
Frequenz
Sicherungswert
* Wenn der Geber außerhalb des Wassers verwendet wird,
überwacht er die interne Temperatur und setzt den Betrieb aus,
bis die Temperatur wieder den Betriebsbereich erreicht.
** Je nach Positionierung des Gebers, Salzgehalt des Wassers,
Bodentyp und anderen Wasserbedingungen.
© 2017 Garmin Ltd. oder deren Tochtergesellschaften
Garmin
®
und das Garmin Logo sind Marken von Garmin Ltd. oder deren
Tochtergesellschaften und sind in den USA und anderen Ländern eingetragen.
Panoptix
™
ist eine Marke von Garmin Ltd. oder deren Tochtergesellschaften. Diese
Marken dürfen nur mit ausdrücklicher Genehmigung von Garmin verwendet werden.
Werte
0 °C bis 40 °C (32 °F bis 104 °F)
-40 °C bis 70 °C (-40 °F bis
158 °F)
ASA-Kunststoff
90 m (300 Fuß)
417 kHz
4 A, Mini, 32 V Gleichspannung
