• Montieren Sie den Geber nicht in der Nähe starker
Magnetfelder, da diese zu Störungen des internen
Kompasses beim Messen des Erdmagnetfelds führen und
eine Kalibrierung verhindern. Bei einer fehlerhaften
Kalibrierung sind einige Kartenfunktionen nicht verfügbar,
und Wegpunkte, die im Modus für LiveVü voraus erstellt
wurden, verwenden für die Positionsberechnung den
Steuerkurs des Schiffs anstelle der Ausrichtung des Gebers.
• Sie müssen den Geber so weit wie möglich vom Motor
entfernt montieren, jedoch darauf achten, dass sich der
Geber weiterhin unter Wasser befindet. Wird der Geber auf
dem Motorgehäuse des Elektro-Bootsmotors oder auf dem
Schaft zu nahe am Motor platziert, wird der Kompass evtl.
nicht ordnungsgemäß kalibriert.
• Zum Verwenden des Kompasses müssen Sie den Geber am
Schaft montieren. Der Kompass funktioniert nicht, wenn der
Geber am Motor montiert wird.
Effektive Reichweite nach vorne und unten
Wasserbedingungen und Grundbeschaffenheit wirken sich auf
die Leistung des Gebers bezüglich Tiefe und Reichweite aus.
Lassen Sie Vorsicht walten, und beachten Sie die Wassertiefe
und die Reichweite. Dies gilt insbesondere dann, wenn das
Gerät im manuellen Modus für die Reichweite oder die Tiefe
betrieben wird.
Im Modus für LiveVü forward entspricht die Reichweite des
Gebers nach vorne etwa fünf bis acht Mal der Tiefe des
Wassers. In 3 m (10 Fuß) tiefem Wasser beträgt die effektive
Reichweite nach vorne beispielsweise 15 bis 24 m (50 bis
80 Fuß). Wasserbedingungen und Grundbeschaffenheit wirken
sich auf die tatsächliche Reichweite aus. Lassen Sie Vorsicht
walten, und beachten Sie die Wassertiefe und die Reichweite
nach vorne. Dies gilt insbesondere dann, wenn sich das Boot im
manuellen Modus für die Reichweite nach vorne befindet.
Im Modus für LiveVü down entspricht die Reichweite nach
vorne/hinten der Tiefe des Wassers. In 10 m (33 Fuß) tiefem
Wasser wird auf dem Display beispielsweise ein Bereich von
5 m (16 Fuß) vor und 5 m (16 Fuß) hinter dem Geber angezeigt.
In tieferem Wasser ist die Reichweite nach vorne und nach
hinten größer.
Installation am Schaft des Elektro-
Bootsmotors
Diese Methode der Montage wird für den Modus für LiveVü
forward empfohlen. Bei dieser Methode ist eine maximale
Entfernung zwischen Motor und Geber gegeben, sodass der
magnetische Kompass optimal funktioniert.
Diese Methode wird nicht für den Modus für LiveVü down
empfohlen. Die Welle des Elektro-Bootsmotors könnte den
Echolotkegel blockieren.

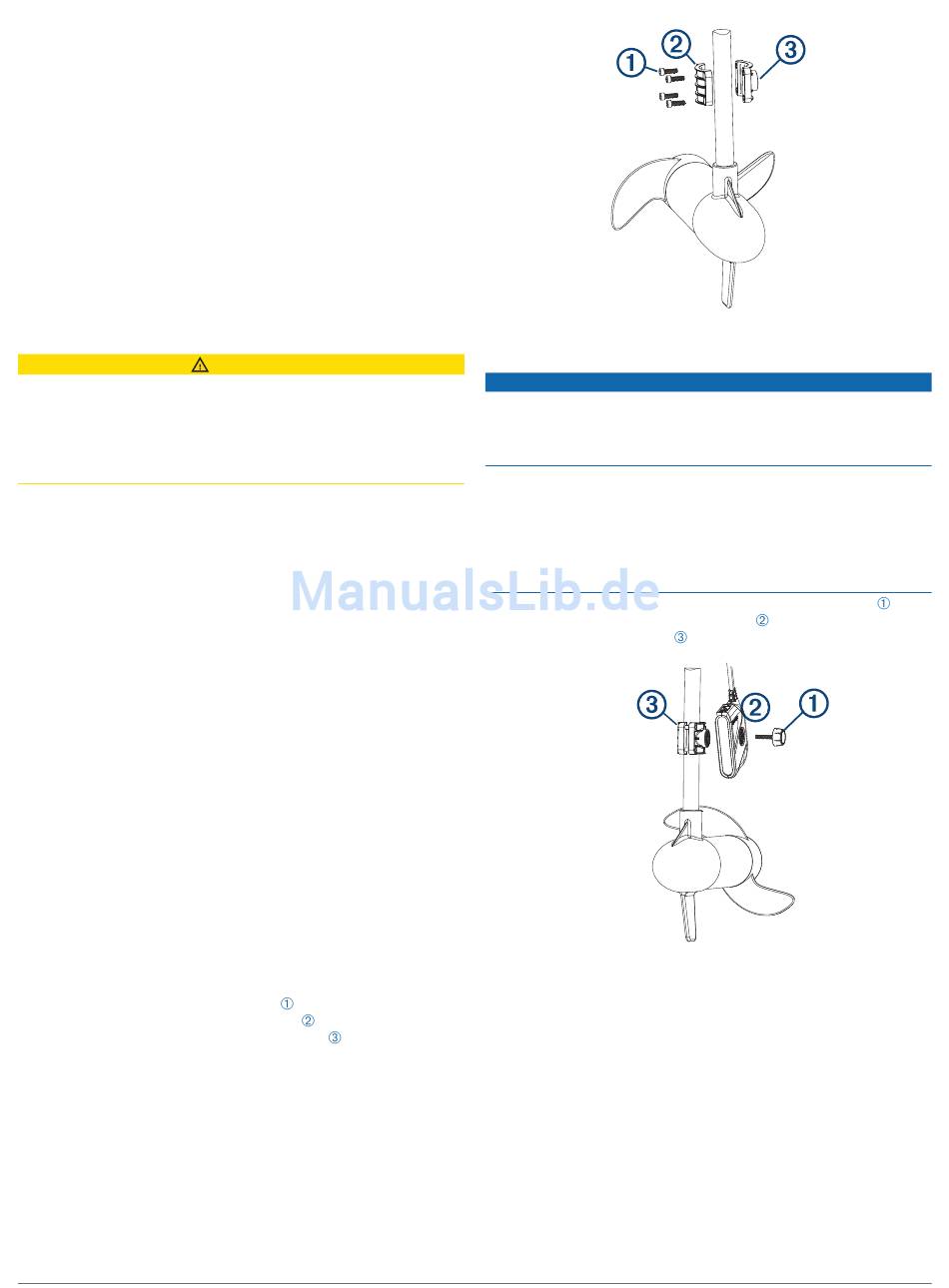

Zusammensetzen der Halterung für den Schaft des
Elektro-Bootsmotors
Verwenden Sie die M6-Schrauben
Halterung für den Elektro-Bootsmotor
der Halterung für den Elektro-Bootsmotor
des Elektro-Bootsmotors zu befestigen.
2
ACHTUNG
, um die Rückseite der
an der Vorderseite
um den Schaft
Installieren des Gebers an der Halterung für den
Schaft des Elektro-Bootsmotors
Bei der Montage muss das Geberkabel am Schaft oder an einer
anderen sicheren Stelle befestigt werden. Schäden an den
Leitungen des Geberkabels oder am Kabelmantel können zum
Versagen des Gebers führen.
Montieren Sie den Geber so weit wie möglich vom Motor
entfernt. Befindet sich der Geber zu nah am Motor, wird der
Kompass evtl. nicht ordnungsgemäß kalibriert. Wenn der
Kompass nicht ordnungsgemäß kalibriert ist, zeigt der
Kartenplotter die Richtung und die Anzeigen für den
Abdeckungsbereich nicht an. Alle anderen Funktionen
funktionieren jedoch normal.
1
Verwenden Sie den mitgelieferten Befestigungsknopf
den Montagebolzen, um den Geber
den Elektro-Bootsmotor
2
Befestigen Sie das Geberkabel mit Kabelbindern am Schaft
oder an einer anderen sicheren Stelle.
3
Verlegen Sie das Netzwerkkabel zum Netzwerk-Switch oder
zur Rückseite des Kartenplotters.
4
Verlegen Sie das Netzkabel zu einer geschalteten oder nicht
geschalteten Stromquelle mit 10 bis 35 V Gleichspannung.
Installation am Elektro-Bootsmotor
Diese Methode der Montage wird für den Modus für LiveVü
down empfohlen oder wenn Sie zwischen den Modi forward und
nach down wechseln möchten. Diese Methode bietet eine
maximale freie Sicht des Echolotkegels.
Da sich der Geber sehr nah an den starken Magnetfeldern des
Elektro-Bootsmotors befindet, kann der magnetische Kompass
des Gebers u. U. nicht ordnungsgemäß kalibriert werden, und
Sie können diese Funktion evtl. nicht verwenden.
HINWEIS
an der Halterung für
zu befestigen.
oder
