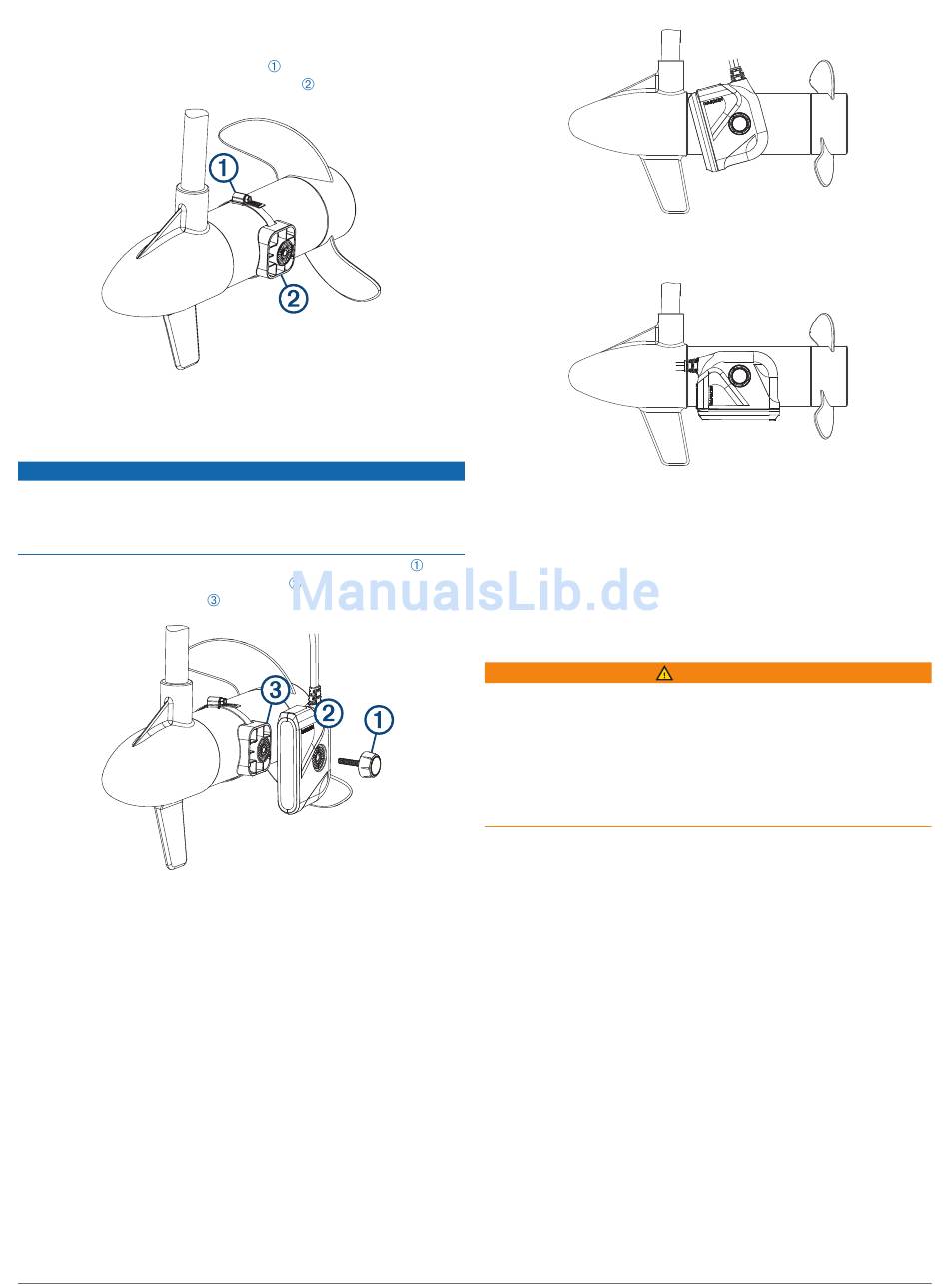

Zusammensetzen der Halterung für den Elektro-
Bootsmotor
1
Führen Sie die Schlauchklemme
Halterung für den Elektro-Bootsmotor
2
Legen Sie die Schlauchklemme um den Elektro-Bootsmotor.
3
Ziehen Sie die Schlauchklemme an.
Installieren des Gebers an einem Elektro-Bootsmotor
Bei der Montage muss das Geberkabel am Schaft oder an einer
anderen sicheren Stelle befestigt werden. Schäden an den
Leitungen des Geberkabels oder am Kabelmantel können zum
Versagen des Gebers führen.
1
Verwenden Sie den mitgelieferten Befestigungsknopf
den Montagebolzen, um den Geber
den Elektro-Bootsmotor
2
Befestigen Sie das Geberkabel mit Kabelbindern am Schaft
oder an einer anderen sicheren Stelle.
3
Verlegen Sie das Netzwerkkabel zum Netzwerk-Switch oder
zur Rückseite des Kartenplotters.
4
Verlegen Sie das Netzkabel über eine geschaltete oder nicht
geschaltete Stromquelle mit 10 bis 35 V Gleichspannung.
Anpassen des Geberwinkels
Der Geber sollte im richtigen Winkel montiert sein, um in jedem
Modus optimale Bilder zu liefern.
1
Montieren Sie den Geber, und passen Sie den Winkel dem
gewünschten Modus entsprechend an:
• Modus für LiveVü voraus: Richten Sie den Winkel des
Gebers nach vorne und leicht nach unten zeigend aus.
durch den Schlitz an der
.
HINWEIS
an der Halterung für
zu befestigen.
• Modus für LiveVü nach unten: Richten Sie den Winkel des
Gebers nach unten zeigend aus.
TIPP: Testen Sie einige Einstellungen, um den besten
Winkel für Ihre Echolotanforderungen zu finden.
2
Ziehen Sie den Feststellknopf oder den Montagebolzen an,
damit sich das Gerät bei der Verwendung nicht bewegt.
oder
3
Wählen Sie auf dem Kartenplotter die Option Echolot,
gefolgt von LiveVü nach unten oder LiveVü voraus.
Verbinden des Gebers mit der Stromversor-
gung und dem Garmin Marinenetzwerk
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Verwenden Sie geeignete Kabelbinder, Befestigungen und
Dichtungsmittel, wenn Sie die Kabel verlegen sowie durch
Schotts und Decks führen.
2
Verbinden Sie die offenen Enden des Stromkabels mit einer
Stromquelle mit 10 bis 35 V Gleichspannung und mit der
MasseInstallationsdiagramm, Seite
HINWEIS: Ein Stromschalter ist optional. Der Kartenplotter
schaltet den Geber automatisch ein und aus.
3
Wählen Sie eine Option:
• Verbinden Sie das Netzwerkkabel mit dem Netzwerk oder
dem Panoptix Anschluss am Kartenplotter.
• Verbinden Sie das Netzwerkkabel mit einem Anschluss
der GMS
™
10, sofern verfügbar.
Kabeldurchführungstüllen
Bei der Verlegung der Kabel im Boot müssen möglicherweise
Bohrungen angebracht werden, um die Kabel verlegen zu
können. Die Installationsöffnungen der Kabel können mit
Kabeldurchführungstüllen abgedeckt werden. Die Tüllen sind
nicht wasserdicht. Tragen Sie nach der Installation bei Bedarf
ein seewassertaugliches Dichtungsmittel auf, um den Bereich
um Tülle und Kabel wasserdicht zu machen. Tüllen erhalten Sie
bei Ihrem Garmin Händler oder direkt bei Garmin unter
www.garmin.com.
WARNUNG
4.
3
