B. Verbindungen
HDMI IN
(HDMI‐Eingang)
C. Verbindungen
1) Verbinden Sie das Quellgerät mit dem Sender (TX) und das Anzeigegerät mit dem
Empfänger (RX) per HDMI‐Kabel.
2) Verbinden Sie Sender (TX) und Empfänger (RX) mit einem Netzwerkkabel (CAT5,
CAT5e oder CAT6).
3) Schließen Sie das Steckernetzteil nur am Sender an. Jedes Gerät wird schaltet
sich selbst ein und initialisiert sich selbstständig, sodass dieser HDMI‐Extender
funktioniert.
D. IR‐Bedienungsanleitung
1) Schließen Sie das Verlängerungskabel für den IR‐Sender an den IR
OUT‐Anschluss des Senders (TX) und das Verlängerungskabel für den
IR‐Empfänger an den IR IN‐Anschluss des Empfängers (RX) an.
2) Die Sende‐LED des IR‐Senders muss sich so nah wie möglich am
IR‐Empfängerfenster des Signalquellgeräts befinden.
3) Richten Sie die IR‐Fernbedienung des Signalquellgeräts auf den IR‐Empfänger
(der an den Empfänger (RX) angeschlossen ist), um die Wiedergabe des
Quellmediums aus der Ferne zu steuern.

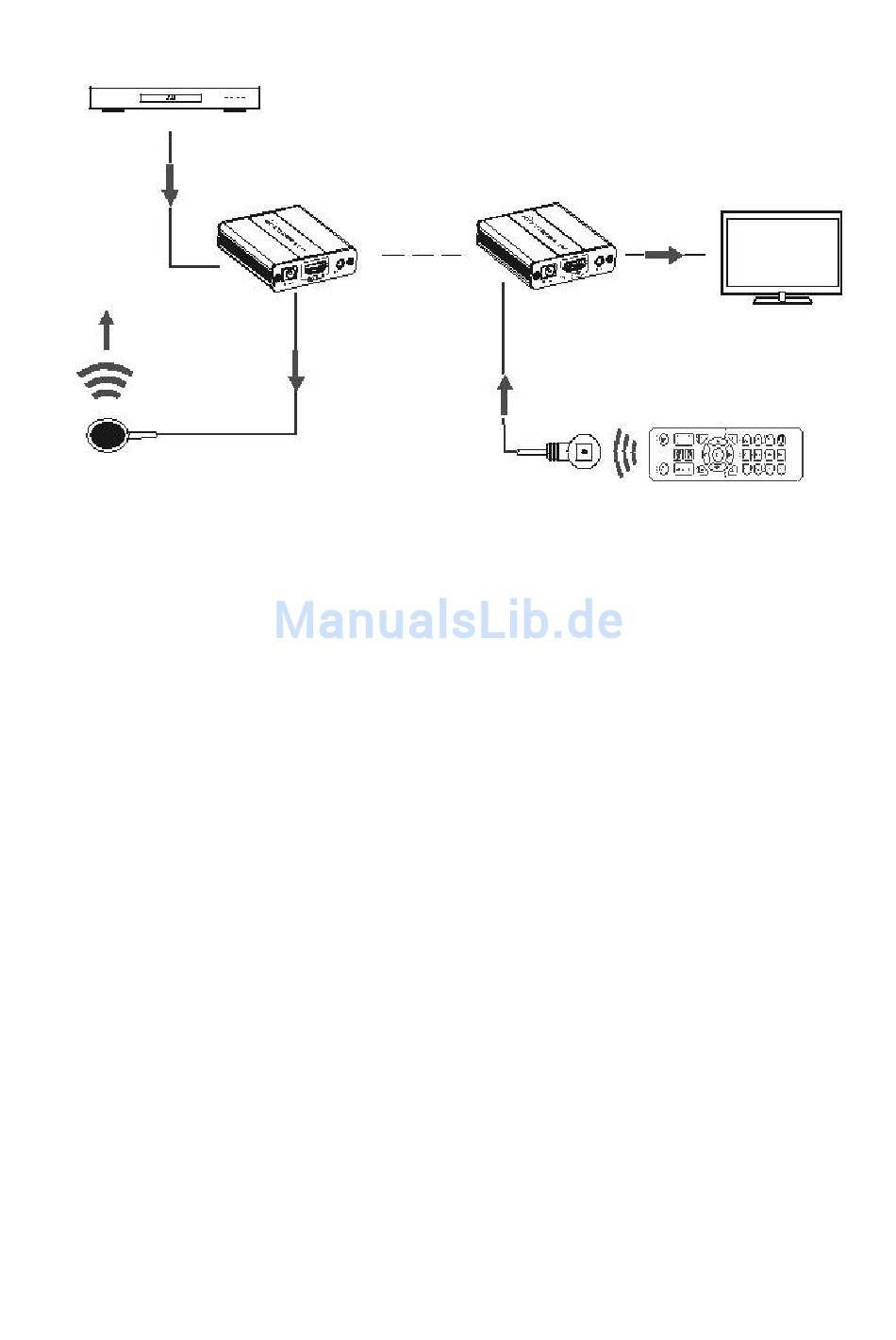

DVD
Sender
Kabel
IR
Empfänger
HDMI‐Kabel
IR
HDMI‐Anzeigegerät
