INSTALLATION
2.6 ANSCHLÜSSE
2.6.1 Übersicht
Der Genverter GV4 wird zusammen mit sämtlichen
Versorgungs- und
Kühlwasseranschlüsse, Auspuff, Kraftstoffleitungen, usw.),
die bereits an den Motor und den Wechselrichter
angeschlossen sind, geliefert. Die Versorgungsleitungen
werden durch den Frontsockel der Abdeckhaube geführt.
Die Anschlüsse sind gemäß Abb. 2 gekennzeichnet.
Alle Elektroanschlüsse, Kabelarten und -größen müssen
mit den jeweiligen
übereinstimmen. Gelieferte
Umgebungstemperatur von bis zu 70°C ausgelegt. Falls
Kabel höheren Temperaturen standhalten sollen, müssen
sie durch Kabelkanäle geführt werden.
ACHTUNG!
Lesen Sie bitte vor den (Installations-)
Arbeiten an dem System den Abschnitt
Sicherheitshinweise.

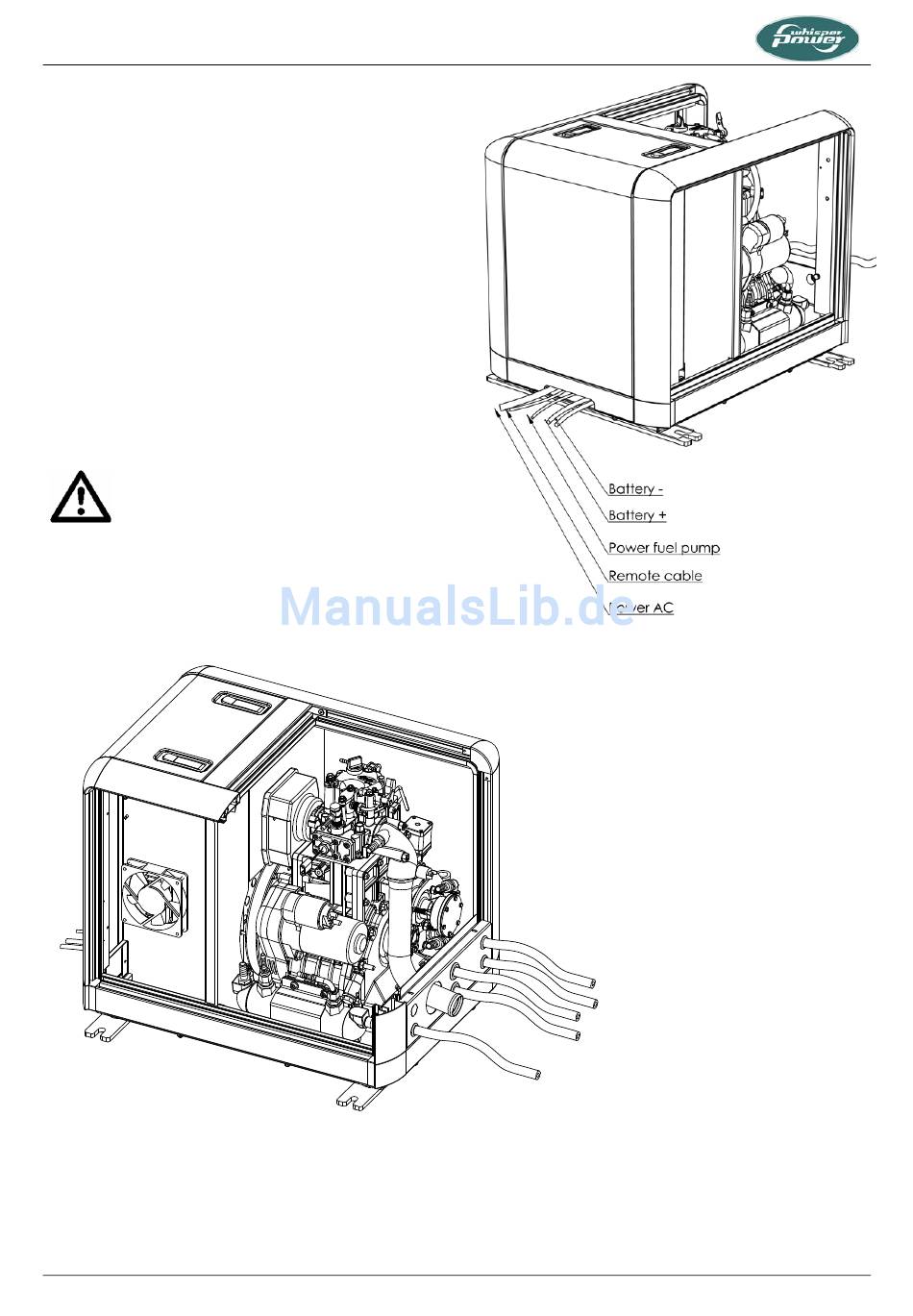

Abbildung 2: Anschlüsse des GV-4
8
Ausgangsleitungen (d.h.
nationalen Vorschriften
Kabel sind für eine
Kraftstoffeintritt
Kraftstoffaustritt
Bypass Wasserausgang zu Antihebelventil
Bypass Wassereingang zu Antihebelventil
Kühlwassereintritt
Auspuffanschluss für Auspuffschlauch, 40 mm
M-GV4 für Marine Anwendungen / März 2012 DE
