Superleises" Auspuffsystem - Whisper Power m-gv4 Installationsanleitung

INSTALLATION
INSTALLATIONS-KITS ZU
ODER DEN
ÜBERPRÜFEN
BEDIENUNGSANLEITUNG). DURCH EINEN
ZU HOHEN GEGENDRUCK FÜLLT SICH
DAS SYSTEM MIT WASSER, DAS DAS
AUSGANGSVENTIL UND DEN VENTILSITZ
BEEINTRÄCHTIGT.
A
4
2
5
Abbildung 9: Standard Auspuffsystem

"Superleises" Auspuffsystem

2.9.2

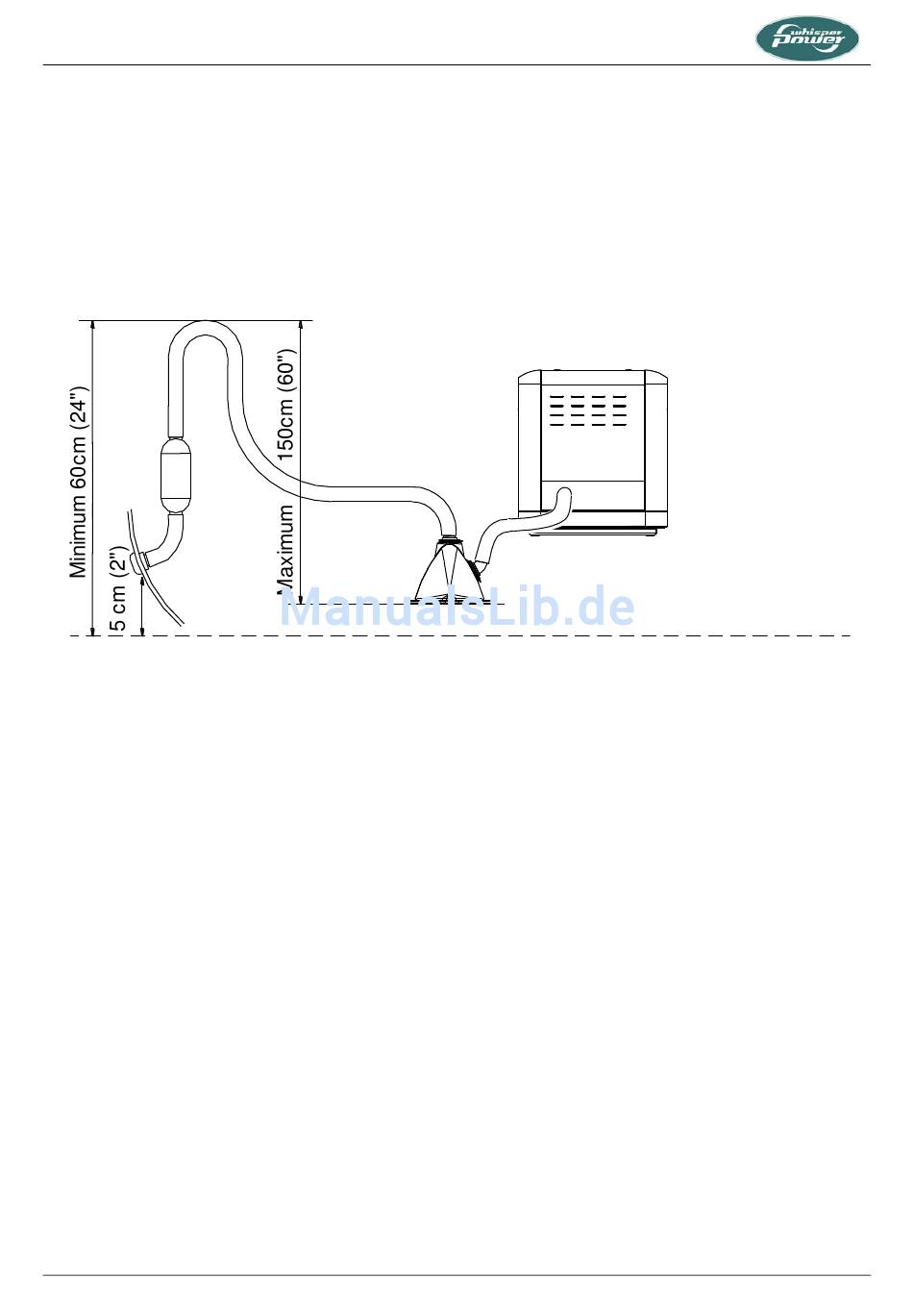

Siehe Abbildung 8. Um den Geräuschpegel des GV4 auf
ein Minimum zu reduzieren (vor allem das Herausspritzen
des Auspuffwassers) ist ein Abgas-/Wasserabscheider
eine Option. Durch den Abgas-/Wasserabscheider ist es
möglich, dass das Kühlwasser
ausgestoßen wird, die von den Auspuffabgasen getrennt
ist und ebenfalls als Schwanenhals funktioniert, damit das
Wasser nicht den Motor fluten kann. Der Abgas-
/Wasserabscheider wird mehr als 60 cm über der
Wasserlinie eingebaut.
Siehe Abbildung 9. Wenn der Auspuffauslass durch den
Rumpf weit von dem GV4 entfernt eingebaut werden
muss, muss auf jeden Fall ein Abgas-/Wasserabscheider
installiert werden (Gesamtlänge der Auspuffleitung vom
Genverter zur Spitze
(Wasserabscheider) beträgt mehr als 2,50 m.) Das
Seewasser des Abscheiders muss dann über einen
möglichst kurzen Weg zu dem Rumpf-Auslass geleitet
werden.
14
VERWENDEN
GEGENDRUCK ZU
(SIEHE
3
1
1 Auspuff-Wassersammler
2 Auspuffauslass-Schalldämpfer
3 Exhaust line Ø 40 mm;
in einer Leitung
des Schwanenhalses
B
3
6
4 Schwanenhals
5 Auspuffauslass durch den Rumpf let
Ø 40 mm
6 Water level.
Der Auspuffschlauch
/Wasserabscheider nur dann eine Länge von mehr als 7,5
m haben, wenn ein Abgas-/Wasserabscheider verwendet
wird. Es sollten jedoch Wasserverschlüsse vermieden
werden, da die Gase noch Wasser enthalten, das sich
nicht in den Krümmungen ansammeln darf (siehe
Abbildungen 12 und 13). Ein zusätzlicher Schalldämpfer
am Auspuffauslass in der Nähe des Rumpfauslasses wird
die Geräuschemission weiterhin senken.
Wenn der M-GV4 und das Auspuffsystem ordnungsgemäß
installiert wurden, werden Nachbarboote nicht durch
Generatorgeräusche gestört,
Auspuffsystem sind die Geräusche des GV-4 fast nicht
mehr hörbar. Für eine optimale Geräuschreduzierung
sollte der Seewasserausgang
/Wasserabscheiders (zentraler Ausgang des Systems)
unterhalb der Wasserlinie installiert werden, um das
geräuschvolle Platschen des ausströmenden Seewassers
zu unterbinden.
M-GV4 für Marine Anwendungen / März 2012 DE
darf nach dem Abgas-
„superleisen"
