  • Seite 2 ___________________ Digitaleingabemodul DI 16x24VDC HF Vorwort (6ES7521-1BH00-0AB0) ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen S7-1500/ET 200MP Digitaleingabemodul DI 16x24VDC HF ___________________ (6ES7521-1BH00-0AB0) Parameter/Adressraum ___________________ Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensätze 09/2016 A5E03485951-AF...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Das vorliegende Gerätehandbuch ergänzt das Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Funktionen, welche die Systeme generell betreffen, sind in diesem Systemhandbuch beschrieben. Die Informationen des vorliegenden Gerätehandbuchs und der System- /Funktionshandbücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen.

  • Seite 5: Open Source Software

    Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................7 Produktübersicht ........................... 11 Eigenschaften ........................11 Funktionen ..........................13 2.2.1 Zählen ............................ 13 Anschließen ............................15 Parameter/Adressraum ......................... 18 Parameter ..........................18 4.1.1 Parameter ..........................18 4.1.2 Parameter Betriebsart DI ....................... 19 4.1.3 Erklärung der Parameter Betriebart DI ..................

  • Seite 7: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500, für die auf SIMATIC S7-1500 basierende CPU 1516pro-2 PN und das Dezentrale Peripheriesystem SIMATIC ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen.

  • Seite 8: Simatic S7-1500 Vergleichsliste Für Programmiersprachen

    Wegweiser Dokumentation Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP, z. B. Diagnose, Kommunikation, Motion Control, Webserver, OPC UA. Die Dokumentation finden Sie zum kostenlosen Download im Internet (http://w3.siemens.com/mcms/industrial-automation-systems-...

  • Seite 9: Anwendungsbeispiele

    Sie können das Handbuch als PDF-Datei oder in einem nachbearbeitbaren Format exportieren. Sie finden "mySupport" - Dokumentation im Internet (http://support.industry.siemens.com/My/ww/de/documentation). "mySupport" - CAx-Daten In "mySupport" haben Sie im Bereich CAx-Daten die Möglichkeit auf aktuelle Produktdaten für Ihr CAx- oder CAe-System zuzugreifen.
  • Seite 10 ● Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: ● Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.

  • Seite 11: Produktübersicht

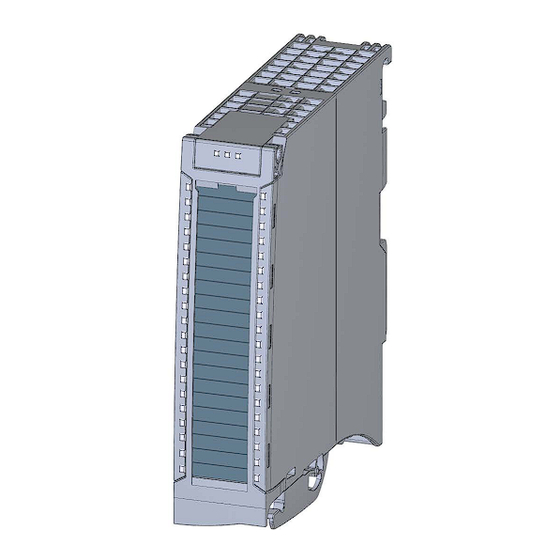

    Produktübersicht Eigenschaften Artikelnummer: 6ES7521-1BH00-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls DI 16x24VDC HF Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...
  • Seite 12 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Modul hat folgende technische Eigenschaften: ● 16 Digitaleingänge, potenzialgetrennt in Gruppen zu 16 – davon optional Kanal 0 und 1 mit Zählfunktion ● Eingangsnennspannung DC 24 V ● Parametrierbare Eingangsverzögerung: 0,05 ms … 20 ms ●...

  • Seite 13: Weitere Komponenten

    2.2 Funktionen Weitere Komponenten Folgende Komponente ist seperat zu bestellen: Frontstecker inkl. Potenzialbrücken und Kabelbinder Weitere Informationen zum Zubehör finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792). Funktionen 2.2.1 Zählen Einleitung Ab Firmware-Version V2.1.0 des Moduls haben Sie die Möglichkeit, die Kanäle 0 und 1 in der Betriebsart "Zählen"...
  • Seite 14 Produktübersicht 2.2 Funktionen Zählen mit Kanal 0 und Kanal 1 Die Funktion Zählen steuern Sie über Peripherieadressen des Moduls. Diese Peripherieadressen werden auch als Steuerschnittstelle (Ausgangsadressen) und Rückmeldeschnittstelle (Eingangsadressen) bezeichnet, siehe Kapitel Auto-Hotspot. Wenn Sie die Kanäle 0 und 1 zum Zählen parametrieren, dann haben Sie folgende Möglichkeiten: ●...

  • Seite 15: Anschließen

    Anschlussmöglichkeiten. Informationen zum Frontstecker verdrahten, Leitungsschirm herstellen, etc., finden Sie im Systemhandbuch S7-1500/ET 200MP (http://support.automation.siemens.com/WW/view/de/59191792) im Kapitel Anschließen. Anschluss- und Prinzipschaltbild Das folgende Bild zeigt, wie Sie das Modul anschließen und die Zuordnung der Kanäle zu den Adressen (Eingangsbyte a und Eingangsbyte b). Den Kanal 0 und Kanal 1 können Sie zum Zählen parametrieren.

  • Seite 16: Widerstandsbeschaltung Der Geber

    Anschließen Widerstandsbeschaltung der Geber Zur Erkennung eines Drahtbruchs ist es erforderlich, dass auch bei geöffneten Geberkontakten ein ausreichender Ruhestrom fließt. Beschalten Sie deshalb die Geberkontakte mit einem Widerstand von 25 kΩ ... 45 kΩ mit 0,25 W. Bild 3-2 Widerstandsbeschaltung der Geber Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 17: Tipp: Verwendung Der Potenzialbrücken

    Anschließen Tipp: Verwendung der Potenzialbrücken Wenn Sie die Versorgungsspannung DC 24 V zu einem benachbarten Modul weiterschleifen wollen, dann verwenden Sie die zum Frontstecker mitgelieferten Potenzialbrücken. Sie vermeiden so, dass Sie eine Klemmstelle mit zwei Adern verdrahten müssen. Gehen Sie wie folgt vor: 1.

  • Seite 18: Parameter/Adressraum

    Parameter/Adressraum Parameter 4.1.1 Parameter Parameter des DI 16x24VDC HF Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter sind davon abhängig, ob Sie das Modul im Standardbetrieb oder im Zählerbetrieb nutzen. Die Parameter finden Sie im Kapitel Parameter Betriebsart DI (Seite 19) bzw.

  • Seite 19: Parameter Betriebsart Di

    Parameter/Adressraum 4.1 Parameter 4.1.2 Parameter Betriebsart DI Parameter des DI 16x24VDC HF in der Betriebsart DI In der folgenden Tabelle finden Sie die Parameter in der Betriebsart DI. Diese Parameter gelten für die Kanäle 0 bis 15. Tabelle 4- 1 Einstellbare Parameter und deren Voreinstellung in der Betriebsart DI Parameter Wertebereich Vorein-...

  • Seite 20: Erklärung Der Parameter Betriebart Di

    Parameter/Adressraum 4.1 Parameter 4.1.3 Erklärung der Parameter Betriebart DI Fehlende Versorgungsspannung L+ Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Drahtbruch Freigabe der Diagnose, wenn die Leitung zum Geber unterbrochen ist. Eingangsverzögerung Mit diesem Parameter können Signalstörungen unterdrückt werden. Änderungen am Signal werden erst erfasst, wenn sie länger als die eingestellte Eingangsverzögerungszeit stabil anstehen.

  • Seite 21: Parameter Betriebsart Zählen

    Parameter/Adressraum 4.1 Parameter 4.1.4 Parameter Betriebsart Zählen Parameter des DI 16x24VDC HF Count in der Betriebsart Zählen Wenn Sie das Modul zum Zählen nutzen möchten, dann müssen Sie das Modul als DI 16x24VDC HF Count parametrieren. Für den Kanal 0 und Kanal 1 sind dann folgende Parametereinstellungen möglich.
  • Seite 22 Parameter/Adressraum 4.1 Parameter Parameter Wertebereich Vorein- Umpara- Wirkungsbereich mit Projektie- stellung metrieren rungs-Software z. B. STEP 7 im RUN Integriert im GSD-Datei Hardware- PROFIBUS DP Katalog ab STEP 7, V13 SP1 mit HSP 0118 oder GSD-Datei PROFINET I Flankenauswahl Bei stei- Kanal Bei steigender •...

  • Seite 23: Erklärung Der Parameter Betriebsart Zählen

    Parameter/Adressraum 4.1 Parameter 4.1.5 Erklärung der Parameter Betriebsart Zählen Fehlende Versorgungsspannung L+ Freigabe der Diagnose, bei fehlender oder zu geringer Versorgungsspannung L+. Drahtbruch Freigabe der Diagnose, wenn die Leitung zum Geber unterbrochen ist. Eingangsverzögerung Mit diesem Parameter können Signalstörungen unterdrückt werden. Änderungen am Signal werden erst erfasst, wenn sie länger als die eingestellte Eingangsverzögerungszeit stabil anstehen.

  • Seite 24: Obere Zählgrenze

    Parameter/Adressraum 4.1 Parameter Obere Zählgrenze Mit diesem Parameter begrenzen Sie den Zählbereich. Sie können einen Wert bis 4294967295 (2 - 1) eingeben. Vergleichswert Mit diesem Parameter legen Sie fest, bei welchem Zählwert der Digitalausgang DQ (Bit STS_DQ der Rückmeldeschnittstelle) aufgrund des gewählten Vergleichsereignisses schaltet.

  • Seite 25: Adressraum

    Parameter/Adressraum 4.2 Adressraum Adressraum Das Modul kann in STEP 7 unterschiedlich konfiguriert werden, siehe nachfolgende Tabelle. Je nach Konfiguration werden zusätzliche/unterschiedliche Adressen im Prozessabbild der Eingänge belegt. Die Buchstaben "a bis b" sind auf dem Modul aufgedruckt. "EB a" steht z. B. für Modul- Anfangsadresse Eingangsbyte a.

  • Seite 26: Adressraum Betriebsart Di

    Parameter/Adressraum 4.2 Adressraum 4.2.1 Adressraum Betriebsart DI Adressraum bei Konfiguration als 16-kanaliges DI 16x24VDC HF QI Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 16- kanaliges Modul mit Wertstatus. Für das Modul können Sie die Anfangsadresse frei vergeben.
  • Seite 27 Parameter/Adressraum 4.2 Adressraum Adressraum bei Konfiguration als 2 x 8-kanaliges DI 16x24VDC HF S QI Bei der Konfiguration als 2 x 8-kanaliges Modul werden die Kanäle des Moduls in mehrere Submodule aufgeteilt. Diese Submodule können beim Einsatz des Moduls in einem Shared Device unterschiedlichen IO-Controllern zugewiesen werden.
  • Seite 28 Parameter/Adressraum 4.2 Adressraum Adressraum bei Konfiguration als 1 x 16-kanaliges DI 16x24VDC HF MSI Bei der Konfiguration 1 x 16-kanaliges Modul (Modulinternes Shared Input, MSI) werden die Kanäle 0 bis 15 des Moduls in bis zu 4 Submodule kopiert. Die Kanäle 0 bis 15 sind dann mit identischen Eingangswerten in verschiedenen Submodulen vorhanden.
  • Seite 29 Adressraum bei Konfiguration als 1 x 16-kanaliges DI 16x24VDC HF MSI Verweis Informationen zur Funktionalität Modulinternes Shared Input/Shared (MSI/MSO) finden Sie im Funktionshandbuch PROFINET mit STEP 7 V13 (http://support.automation.siemens.com/WW/view/de/49948856) im Kapitel Modulinternes Shared Input/Shared Output (MSI/MSO). Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 30: Adressraum Betriebsart Zählen

    Parameter/Adressraum 4.2 Adressraum 4.2.2 Adressraum Betriebsart Zählen Adressraum bei Konfiguration als 1 x 16-kanaliges DI 16x24VDC Count Der Adressraum von Kanal 0 und Kanal 1, der zum Zählen genutzt wird, besteht aus der Steuer- und Rückmeldeschnittstelle. Die Funktion Zählen wird direkt über die beiden Schnittstellen gesteuert.
  • Seite 31 Parameter/Adressraum 4.2 Adressraum Bild 4-6 Belegung des Adressraums der Steuerschnittstelle des DI 16x24VDC Count (Byte 8 bis Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...
  • Seite 32 Parameter/Adressraum 4.2 Adressraum Rückmeldeschnittstelle Das folgende Bild zeigt die Adressbelegung des Moduls im Prozessabbild der Eingänge. Die Rückmeldeschnittstelle für die Zähler (Kanal 0 und 1) beginnt ab Eingangsbyte x+4. Über die Rückmeldeschnittstelle empfängt das Anwenderprogramm vom Modul aktuelle Zählwerte und Statusinformationen. Bild 4-7 Belegung des Adressraums der Rückmeldeschnittstelle des DI 16x24VDC Count (Byte 0 bis 11)
  • Seite 33 Parameter/Adressraum 4.2 Adressraum Bild 4-8 Belegung des Adressraums der Rückmeldeschnittstelle des DI 16x24VDC Count (Byte 12 bis 19) Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 34: Beispiele Zum Zählen

    Parameter/Adressraum 4.2 Adressraum 4.2.3 Beispiele zum Zählen In diesem Kapitel finden Sie Beispiele zum Verhalten des Zählers und wie Sie dieses Verhalten festlegen können. Die Eigenschaften des Zählers legen Sie bei der Parametrierung fest. Verhalten bei Überschreiten einer Zählgrenze - Zählen Stoppen Der folgende Abschnitt beschreibt die Wirkungsweise des Parameters "...
  • Seite 35 Parameter/Adressraum 4.2 Adressraum Verhalten bei Überschreiten einer Zählgrenze - Zählen fortsetzen Der folgende Abschnitt beschreibt die Wirkungsweise des Parameters " Verhalten bei Überschreiten einer Zählgrenze = Zählen fortsetzen". Zur Steuerung des Zählers werden die Bits des Kontrollbytes der Steuerschnittstelle herangezogen, siehe Kapitel Adressraum Betriebsart Zählen (Seite 30), Abschnitt Steuerschnittstelle.
  • Seite 36 Parameter/Adressraum 4.2 Adressraum Ausgang setzen DQ - Verhalten des STS_DQ-Bit Der folgende Abschnitt zeigt das Verhalten des STS_DQ-Bits bei Parametrierung "Ausgang setzen DQ = Zwischen Vergleichswert und oberer Zählgrenze". Das STS_DQ-Bit wird auf 1 gesetzt, wenn der Vergleichswert <= Zählwert <= obere Zählgrenze erreicht ist. Optional kann über die Parametrierung ein Prozessalarm frei gegeben werden.

  • Seite 37: Zählgrenzen

    Parameter/Adressraum 4.2 Adressraum Das folgende Bild zeigt beispielhaft, das Verhalten des STS_DQ-Bit zwischen unterer Zählgrenze und Vergleichswert. Bild 4-12 Verhalten von STS_DQ-Bit und Prozessalarm Zählgrenzen Die Zählgrenzen definieren den genutzten Wertebereich des Zählwerts. Die Zählgrenzen sind parametrierbar und zur Laufzeit über das Anwenderprogramm änderbar. Obere einstellbare Zählgrenze: 4294967295 (2 -1).
  • Seite 38 Parameter/Adressraum 4.2 Adressraum Verweis Weitere Informationen zur Funktionalität Zählen finden Sie im Funktionshandbuch S7-1500, ET 200MP, ET 200SP Zählen, Messen und Positionserfassung (http://support.automation.siemens.com/WW/view/de/59709820). Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 39: Alarme/Diagnosemeldungen

    Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des DI 16x24VDC HF. Bild 5-1 LED-Anzeigen des Moduls DI 16x24VDC HF Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 40: Bedeutung Der Led-Anzeigen

    Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In den nachfolgenden Tabellen finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 44). LED RUN und ERROR Tabelle 5- 1 Status- und Fehleranzeigen RUN und ERROR Bedeutung Abhilfe ERROR...
  • Seite 41 Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen LED CHx Tabelle 5- 3 Statusanzeige CHx LED CHx Bedeutung Abhilfe 0 = Status des Eingangssignals 1 = Status des Eingangssignals Diagnose: Drahtbruch Verdrahtung prüfen. Bei einfachen Schaltern Diagnose deaktivieren oder Geberkontakte mit einem Widerstand (25 kΩ … 45 kΩ) beschal- ten.

  • Seite 42: Alarme

    Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Digitaleingabemodul DI 16x24VDC HF unterstützt Diagnosealarm und Prozessalarm. Detaillierte Informationen zum Fehlerereignis erhalten Sie im Fehler-Organisationsbaustein mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7. Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ●...

  • Seite 43: Aufbau Der Alarmzusatzinfo

    Alarme/Diagnosemeldungen 5.2 Alarme Aufbau der Alarmzusatzinfo Tabelle 5- 4 Aufbau der USI = W#16#0001 Name des Datenblocks Inhalt Bemerkung Bytes W#16#0001 Alarmzusatzinfo der Prozessalarme des Peri- pheriemoduls (User Structure Identifier) Es folgt der Kanal, der den Prozessalarm ausgelöst hat. Kanal B#16#00 bis B#16#0F Nummer des Kanals, der das Ereignis auslöst (Kanal 0 bis Kanal 15 des Moduls)

  • Seite 44: Diagnosemeldungen

    Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die ERROR-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Wenn das Modul dezentral mit PROFIBUS DP in einem ET 200MP System betrieben wird, dann haben Sie die Möglichkeit, Diagnosedaten mit der Anweisung RDREC bzw.

  • Seite 45: Technische Daten

    Technische Daten Technische Daten des DI 16x24VDC HF 6ES7521-1BH00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung DI 16x24VDC HF HW-Funktionsstand FS01 Firmware-Version V2.1.0 FW-Update möglich • Produktfunktion I&M-Daten Ja; I&M0 bis I&M3 Engineering mit STEP 7 TIA Portal projektierbar/integriert ab Ver- V13 SP1 / - sion STEP 7 projektierbar/integriert ab Version V5.5 SP3 / -...
  • Seite 46 Technische Daten 6ES7521-1BH00-0AB0 Funktionen Digitaleingänge, parametrierbar Tor-Start/Stopp frei nutzbarer Digitaleingang Zähler Anzahl, max. • 1 kHz Zählfrequenz, max. • 32 bit Zählbreite • Vorwärts Zählrichtung Vor-/Rückwärts • Eingangsspannung Art der Eingangsspannung Nennwert (DC) 24 V für Signal "0" -30 ... +5 V für Signal "1"...
  • Seite 47 Technische Daten 6ES7521-1BH00-0AB0 Alarme/Diagnosen/Statusinformationen Diagnosefunktion Alarme Diagnosealarm Prozessalarm Diagnosemeldungen Überwachung der Versorgungsspannung Drahtbruch Ja; auf I < 350 µA Kurzschluss Nein Diagnoseanzeige LED RUN-LED Ja; grüne LED ERROR-LED Ja; rote LED Überwachung der Versorgungsspannung (PWR- Ja; grüne LED LED) Kanalstatusanzeige Ja;...

  • Seite 48: Toleranzen Der Parametrierbaren Eingangsverzögerung

    Technische Daten Toleranzen der parametrierbaren Eingangsverzögerung Tabelle 6- 1 Toleranzen der parametrierbaren Eingangsverzögerung Eingangsverzögerung Toleranzbereich 0,05 ms 43 μs bis 57 μs 0,1 ms 86 μs bis 114 μs 0,4 ms 344 μs bis 456 μs 1,6 ms 1,5 ms bis 1,9 ms 3,2 ms (voreingestellt) 3 ms bis 4 ms 12,8 ms...

  • Seite 49: Maßbild

    Maßbild In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw., berücksichtigen. Bild A-1 Maßbild des Moduls DI 16x24VDC HF Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...
  • Seite 50 Maßbild Bild A-2 Maßbild des Moduls DI 16x24VDC HF in Seitenansicht mit geöffneter Frontklappe Digitaleingabemodul DI 16x24VDC HF (6ES7521-1BH00-0AB0) Gerätehandbuch, 09/2016, A5E03485951-AF...

  • Seite 51: B.1 Parametrierung Und Aufbau Der Parameterdatensätze

    Parameterdatensätze Parametrierung und Aufbau der Parameterdatensätze Die Datensätze des Moduls haben einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Abhängigkeiten bei der Projektierung mit GSD-Datei Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind.

  • Seite 52: B.2 Aufbau Der Parameterdatensätze Betriebsart Di

    1 nicht rücklesbar. Bei den rückgelesenen Parameterdatensätzen 0 und 1 erhalten Sie die Diagnosedatensätze 0 und 1. Weitere Informationen finden Sie im Gerätehandbuch zum Interfacemodul PROFIBUS-DP, Kapitel Alarme im Internet (http://support.automation.siemens.com/WW/view/de/78324181). Aufbau der Parameterdatensätze Betriebsart DI Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 16-kanalig stehen die Parameter in den Datensätzen 0 bis 15 und...

  • Seite 53: Aufbau Eines Datensatzes In Der Betriebsart Di

    Parameterdatensätze B.2 Aufbau der Parameterdatensätze Betriebsart DI Aufbau eines Datensatzes in der Betriebsart DI Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 0 für Kanal 0. Für die Kanäle 1 bis 15 ist der Aufbau identisch. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.

  • Seite 54: Aufbau Der Parameterdatensätze Betriebsart Zählen

    Parameterdatensätze B.3 Aufbau der Parameterdatensätze Betriebsart Zählen Aufbau der Parameterdatensätze Betriebsart Zählen Zuordnung Datensatz und Kanal Bei der Konfiguration 1 x 16-kanalig stehen die Parameter in den Datensätzen 0 bis 15 und sind wie folgt zugeordnet: ● Datensatz 0 für Kanal 0 mit Zählfunktion ●...
  • Seite 55 Parameterdatensätze B.3 Aufbau der Parameterdatensätze Betriebsart Zählen Aufbau von Datensatz 0 der Betriebsart Zählen Das folgende Bild zeigt Ihnen exemplarisch den Aufbau von Datensatz 0 für Kanal 0. Für den Kanal 1 ist der Aufbau identisch, die Werte stehen im Datensatz 1. Die Werte in Byte 0 und Byte 1 sind fest und dürfen nicht verändert werden.
  • Seite 56 Parameterdatensätze B.3 Aufbau der Parameterdatensätze Betriebsart Zählen Bild B-3 Aufbau von Datensatz 0: Byte 5 bis 17 Beachten Sie, dass der Zähler beim Ändern von Zählparametern gestoppt und auf den Startwert zurückgesetzt wird. Das Ändern der Parameter Diagnosen und Prozessalarme beeinflusst den Zähler nicht. Aufbau der Datensätze 2 bis 15 Der Aufbau der Datensätze 2 bis 15 für die Kanäle 2 bis 15 ist identisch mit dem Aufbau in der Betriebsart DI, siehe Kapitel Aufbau der Parameterdatensätze Betriebsart DI (Seite 52)
