Betriebsanleitung
®
Busch-Timer
6.3

Anwendungsbeispiel Jalousiesteuerung 1

Die Jalousie wird abends mit der Astro-Funktion zugefahren (1) und morgens zu einem festen Zeitpunkt
aufgefahren (2).
Hinweis...
Zur Umsetzung dieses Beispiels wird der Jalousiecontrol II-Einsatz 6411 U-101-...benötigt.

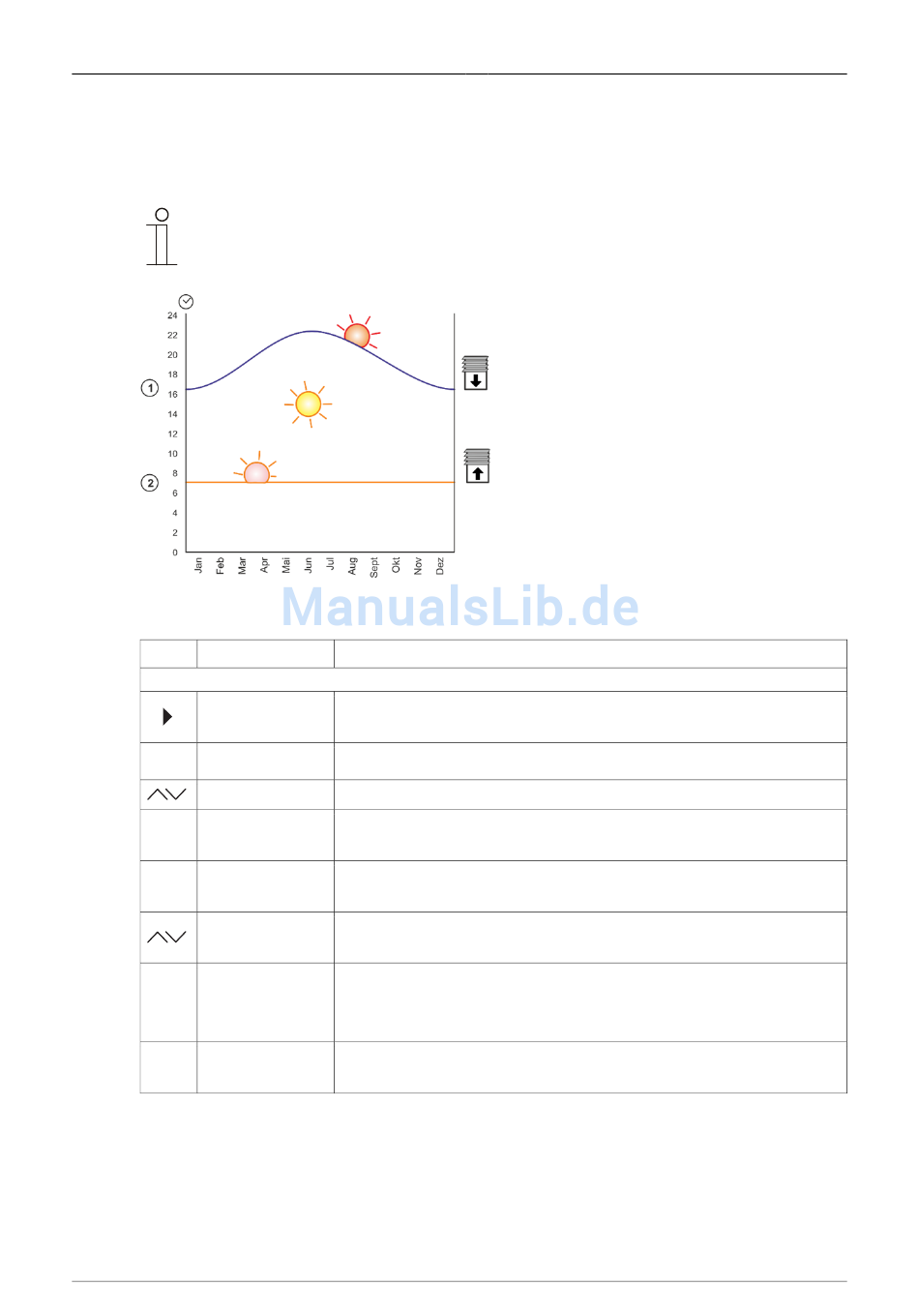

Abb. 35 Anwendungsbeispiel Jalousiesteuerung 1
Abfolge der Bedienschritte
Taste Anzeige
Einstellen der Astro-Funktion für das Zufahren abends (1):
Schaltzeiten
OK
Block
Block-Astro
Öffnen Montag-Freitag
OK
07:25 --:--
Schliessen Montag-Freitag
OK
18:35 --:--
+0:00
Öffnen Samstag-Sonntag
OK
07:25 --:--
OK
Block-Astro
Betriebssanleitung 1373-1-8592
Eingabe / Kommentar
- Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den
Einstellmodus.
- Der Menüpunkt "Schaltzeiten" wird angezeigt.
- Drücken Sie die Taste OK.
- Der Menüpunkt „Block" wird angezeigt.
- Wählen Sie über die Pfeiltasten den Menüpunkt „Block-Astro" aus.
- Drücken Sie die Taste OK.
- Der Menüpunkt "Öffnen Montag-Freitag" wird angezeigt.
- Das Display zeigt die voreingestellte Astrozeit und --:-- (für die Verschiebung).
- Drücken Sie die Taste OK, um den Menüpunkt zu überspringen.
- Der Menüpunkt „Schliessen Montag-Freitag" wird angezeigt.
- Das Display zeigt die voreingestellte Astrozeit und --:-- (für die Verschiebung).
- Drücken Sie zur Übernahme der voreingestellten Astrozeit einmal eine Pfeiltaste.
- +0:00 wird angezeigt.
- Falls gewünscht, stellen Sie über die Pfeiltasten die zeitliche Verschiebung ein.
- Bestätigen Sie Ihre Eingabe mit der Taste OK.
- Gleichzeitig wechseln Sie zum Menüpunkt "Öffnen Samstag-Sonntag".
- Wiederholen Sie die Eingabeschritte für die Blöcke „Öffnen Samstag-Sonntag" und
„Schliessen Samstag-Sonntag" und passen Sie die Werte ggfs. an oder
überspringen Sie die Eingabe durch jeweiliges Drücken der Taste OK.
- Bestätigen Sie die letzte Astro-Schaltzeit „Schliessen Samstag-Sonntag" mit der
Taste OK.
- Der Menüpunkt „Block-Astro" wird angezeigt.
Anwendungsbeispiele
