5.11
Anwendungsbeispiel ASTRO-Programm mit Zusatz-Schaltzeit
Pos : 81 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Bedi enung/Ti mer/Anwendungsbeis piel Z us atz- Schaltz eit mi t Astro- Sperrzeit @ 29\mod_1347864896472_1.doc x @ 233684 @ 2222222222222211213233333333333334 @ 1
Das folgende Beispiel zeigt, wie ein Dämmerungslicht
realisiert werden kann, das automatisch bei Sonnenunter-
gang einschaltet und um 23:00 Uhr wieder ausschaltet,
damit es nicht die ganze Nacht über an bleibt.

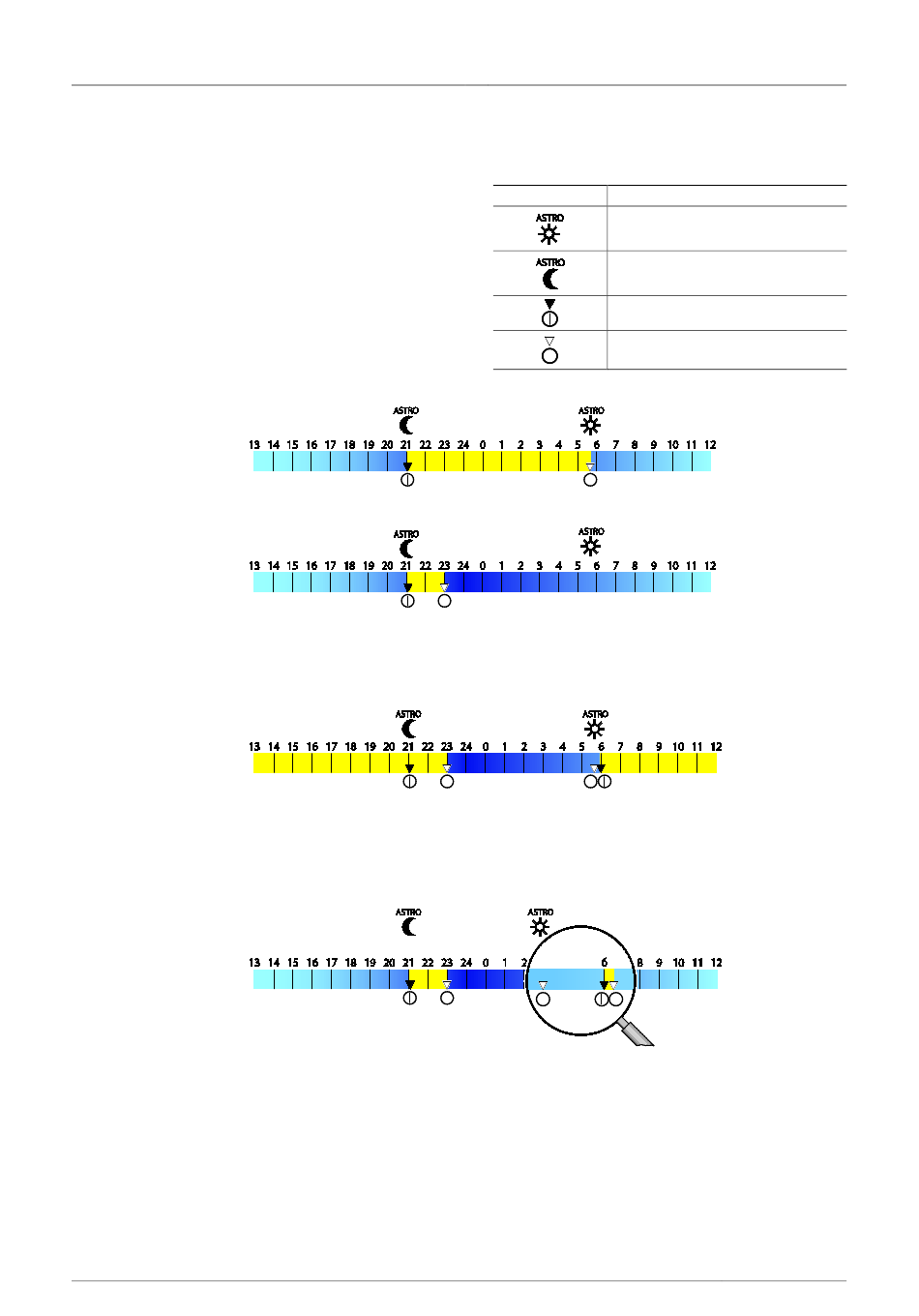

Um die Aufgabenstellung zu veranschaulichen ist ein
Zeitstrahl von mittags 13:00 bis zum nächsten Mittag
12:00 Uhr mit den entsprechenden Schaltzeiten grafisch
dargestellt. Die Symbole sind in der nebenstehenden
Legende beschrieben.
ASTRO-Programmierung
Zielsetzung
Beleuchtung soll um
23:00 AUS
Programmierter
IST-Zustand
Lösung
Pos : 82 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruc h ++++++++++++ @ 9\mod_1268898668093_0.doc x @ 52148 @ 31321 @ 1
Betriebsanleitung | 1373-1-8165
1. Bestätigen Sie im Menüpunkt "ASTRO" die voreingestellten Schaltzeiten: 5:47 AUS und 21:05 EIN
2. Aktivieren Sie im Menü "Sonderfunktionen" die Zusatz-Schaltzeiten (Einstellung: On).
3. Programmieren Sie im Menü "Zusatz-Schaltzeiten" die Schaltzeiten: 6:00 EIN und 23:00 AUS
Hinweis:
Bei der Programmierung einer Zusatz-Schaltzeit wird die Eingabe einer EIN-Schaltzeit und
einer AUS-Schaltzeit gefordert.
- Der Timer schaltet um 21:05 per Astro EIN.
- Der Timer schaltet um 23:00 per Zusatz-Schaltzeit AUS.
- Der Timer schaltet um 5:47 per Astro AUS, obwohl die Beleuchtung schon AUS ist.
- Der Timer schaltet um 6:00 per Zusatz-Schaltzeit EIN.
Demnach würde die Beleuchtung den ganzen Tag über eingeschaltet bleiben bis um 23:00 Uhr.
Um dies zu vermeiden muss die Astro-AUS-Zeit nach der Zusatz-Schaltzeit EIN liegen.
4. Programmieren Sie im Menü "Sonderfunktionen / ASTRO" eine ASTRO-Sperrzeit für den AUS-Befehl
um 6:01 Uhr.
Ergebnis:
Bei einem Sonnenaufgang vor 6:00 Uhr schaltet die Beleuchtung um 6:00 Uhr EIN und
durch die Sperrzeit um 6:01 Uhr wieder AUS.
Symbol
Bedeutung
ASTRO-Schaltzeit für Sonnenaufgang
ASTRO-Schaltzeit für Sonnenuntergang
Schaltzeit EIN (Beleuchtung EIN)
Schaltzeit AUS (Beleuchtung AUS)
Bedienung
