Inhaltsverzeichnis
Verwandte Anleitungen für Busch-Jaeger 6450 U-101
Inhaltszusammenfassung für Busch-Jaeger 6450 U-101

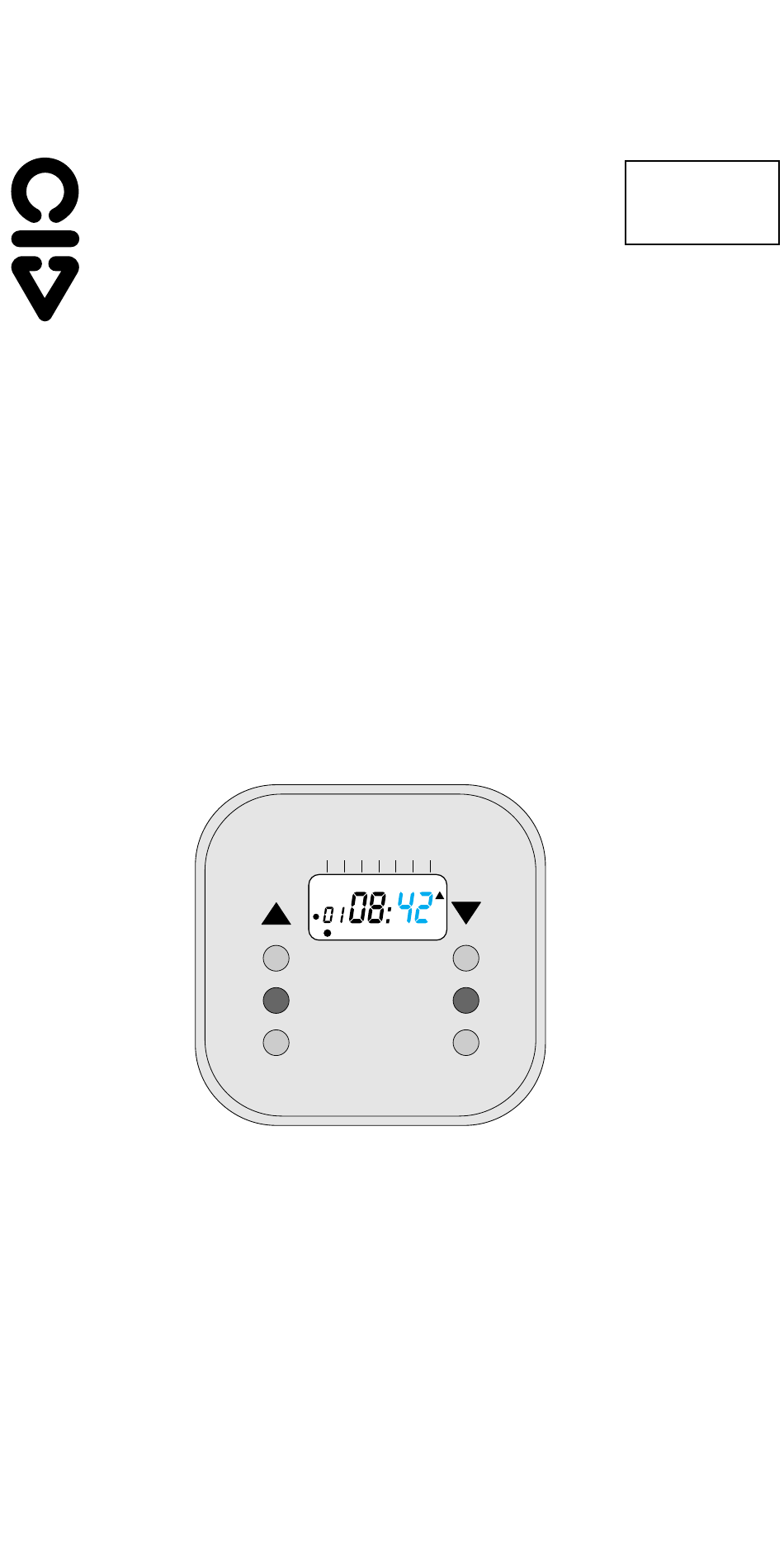

- Seite 1 Busch-Jaeger 73 - 1 - 5850 24301 Elektro GmbH Busch-Timer 6450 U-101, 6452 U-101 Vollautomatische elektronische Zeitschaltuhr mit astronomischem Jahresprogramm Enter/ Progr. Urlaub Sommer Ein/Aus Auto Winter Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einbau- und Bedienungsanleitung Anzeige- und Tastenerklärung ..............2 Einleitung ....................3 Technische Daten .................. 3 Montage ....................4 Anschluß ....................5 Arbeitsweise der einzelnen Propramme..........6 Allgemeines zur Einstellung ..............7 Astroprogramm / Abfrage ..............8 Astrozeit / Sperrzeit ................8 Helligkeitssteuerung - Funktion .................. -
Seite 3: Anzeige- Und Tastenerklärung
Anzeige- und Tastenerklärung HINWEISE Im folgenden wird eine beliebige Taste z. B. „Enter“ in der Kurzform <ENTER> beschrieben. Ausführliche Informationen erhalten Sie auf den angegebenen Seiten–in eckigen Klammern gesetzten Seitenzahlen z. B. [23]. Nr. Gerät Funktionen Nr. Gerät Funktionen Tastenfunktionen •... -
Seite 4: Allgemeines
Befehl bei Netzwiederkehr nachgeholt. Individuelle Programmierung In der „Erweiterten Programmieranleitung“ [15 ff.] erfahren Sie, wie Sie eigene Programmwünsche eingeben können. Technische Daten für Timer 6450 U-101, 6452 U-101 Nennspannung: 230 V / 50 Hz Stromaufnahme: Timer 6450: 16 mA Timer 6452: 8 mA 3 A, cos ϕ... -
Seite 5: Montage
Montage ACHTUNG Arbeiten am 230 V- Netz dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Der Busch-Timer eignet sich sowohl für die Unterputz- als auch für die Aufputzmontage. Der Einbau unter Putz erfolgt in eine handelsübliche Schalterdose (Ø 58 mm) mit einem Rahmen und einer Zentralscheibe. Zum Einbau auf Putz benötigen Sie zusätzlich ein Aufputzgehäuse. -
Seite 6: Anschluß
Anschluß des Sonnensensors (nur 6452 U-101) • Verbinden Sie (gemäß Etikett auf der Rückseite des Netzteils) beide Leitungen des Sonnensensors mit den rückseitigen Anschlußklemmen am Netzteil. Anschluß Timer 6450 U-101 Anschluß Timer 6452 U-101 Busch-Timer Busch-Timer Sonnen- sensor HINWEISE - Nur für Typ 6452 U-101 P ist ein potentialfreier Kontakt. -
Seite 7: Arbeitsweise Der Einzelnen Propramme
Arbeitsweise der einzelnen Programme Die Busch -Timer Astroschaltzeiten basieren auf dem automatischen Nachführen der Schaltzeiten Woche für Woche. Diese Schaltzeiten sind angelehnt an die Sonnenaufgangs- und Untergangszeiten, so daß zu den Jahreszeitlich bedingten Helligkeitsverhältnissen immer die richtige Schaltzeit gewählt wird. Ein Sperrzeitenprogramm, welches sich immer auf die zugehörigen Astrospeicher und Schaltzeiten bezieht, verhindert, daß... -
Seite 8: Allgemeines Zur Einstellung
Allgemeines zur Einstellung Mit <PROG> (Programmwahltaste) wird Ihnen nach jeder Bestätigung ein Programm durch Blinken des entsprechenden Anzeigepunktes in der Anzeige (Display) angeboten. 08:42 Mit <ENTER> (Programmiertaste) kann von jedem angezeigten Pro- gramm in die Programmeingabe- ebene verzweigt werden. Enter/ Progr. -
Seite 9: Astroprogramm / Abfrage
Astroprogramm / Abfrage Aktion Reaktion Timer Um das Astroprogramm Symbol Astro Schalttage abzufragen, <PROG> so blinkt oft drücken, bis das Sym- bol „Astro Schalttage“ blinkt. HINWEIS Erscheint diese Anzeige, . . : . . dann ist Datum/Uhr nicht eingestellt [12]. Mit <ENTER>... -
Seite 10: Funktion
Helligkeitssteuerung (nur 6452-101) Funktion Wenn Sie Ihre Inneneinrichtung oder Ihre Pflanze im Fenster vor direkter Sonneneinstrahlung schützen wollen, bringen Sie bitte den Sonnen- sensor in der Höhe der Fensterscheibe an, bis zu der Ihr Rolladen ab- fahren soll. Das Kabel des Sensors kann bis 20 m verlängert werden. Funktionsbeschreibung Sonnenfunktion Überschreitet die Sonneneinstrahlung den eingestellten Wert (Symbol „Sonne“... -
Seite 11: Generelle Einstellungen
Generelle Einstellungen Automatikbetrieb EIN/AUS Mit <AUTO> wird das Astroprogramm und die Sonnenfunktion oder Ihr persönliches Schaltprogramm ein- oder ausgeschaltet. Manuelle Befehle sind in beiden Betriebsarten immer möglich. Wenn das Symbol Auto „Ein“ blinkt, ist das Urlaubsprogramm [11] eingeschaltet. Umstellung Sommer-/Winterzeit Mit <S/W>... -
Seite 12: Urlaubsprogramm
Generelle Einstellungen Urlaubsprogramm Das Urlaubsprogramm bewirkt ein verzögertes Ausführen jeder Schaltzeit von 0 - 30 Minuten. Der Timer muß auf Auto „Ein“ stehen. Aktion Reaktion Timer Anzeige Mit <ENTER/URLAUB> Symbol Auto „Ein“ blinkt 08:42 das Urlaubsprogramm einschalten. Mit <ENTER/URLAUB> Symbol Auto „Ein“ steht 08:42 das Urlaubsprogramm ausschalten. -
Seite 13: Einstellung Datum/Uhr
Einstellung Datum/Uhr Beispiel Im folgenden wird die Einstellung für Mittwoch, den 14. Mai (Sommer- zeit) um 8:30 gezeigt. Gehen Sie für Ihre Erfordernisse bitte analog vor. Aktion Reaktion Timer Anzeige Um Datum/Uhr einzustel- Symbol „Datum/Uhr“ len, <PROG> so oft drük- blinkt ken, bis Symbol „Datum/ Uhr“... -
Seite 14: Batteriewechsel
Batteriewechsel Die umweltfreundliche Lithium-Batterie CR 2032 3V be- 14:03 sitzt eine Gangreserve von mehr als 6 Monaten. Wenn die Batterie leer wird, zeigt sie das durch das Auf- leuchten des Batteriesymbols an. Sollte die Batterie zu spät gewechselt werden, muß die Uhr nach einem Netzausfall neu eingestellt werden, d.h. -
Seite 15: Störungsbeseitigung
Batterie leer: neue Batterie einlegen [13]; Anzeige nach dem Netz- <RESET> drücken [11]; Datum/Uhr anschluß einstellen [12]. Hat <RESET> keine Wirkung, senden Sie bitte den Timer an Busch-Jaeger Elektro GmbH. Motor läuft nicht Motor und Netzanschluß überprüfen. Motorthermostat abgeschaltet; Motor ab- kühlen lassen. -
Seite 16: Vollautomatische Elektronische Zeitschaltuhr Mit Astronomischen Jahresprogramm
Busch-Jaeger Elektro GmbH Busch-Timer 6450 U-101, 6452 U-101 Vollautomatische elektronische Zeitschaltuhr mit astronomischen Jahresprogramm 08:42 Enter/ Progr. Urlaub Sommer Ein/Aus Auto Winter Individuelle Programmieranleitung... -
Seite 17: Allgemeines Zur Erweiterung
Allgemeines zur Erweiterung WICHTIGER HINWEIS Der Busch-Timer steuert vollautomatisch das gesamte Jahr hinweg einen Rolladenmotor nach sich stetig ändernden Schaltbefehlen, ohne das Sie eine Programmierung eingeben müssen. Wird doch eine individuelle Programmierung gewünscht, muß <FREI> auf dem Bedienteil betätigt werden [2]. Nach der Programmierung können Sie nach Betätigen von <FREI>... -
Seite 18: Änderung Astroprogramm
Änderung Astroprogramm Veränderung der Wochentage Beispiel Speicher 01, Di bis Fr Aktion Reaktion Timer Anzeige Um die werkseitig einge- Symbol „frei“ erscheint 10:27 gebenen Wochentage des Astroprogramms zu verän- dern, <FREI> drücken <Prog> so oft drücken, Symbol „Astro/Schalt- bis Symbol „Astro/Schalt- tage“... -
Seite 19: Astroprogramm
Astroprogramm Programmierung nach vorheriger Löschung [24] Beispiel Speicher 1, Montag bis Freitag Aktion Reaktion Timer Anzeige Um die werkseitig einge- Symbol „frei“ erscheint 10:27 gebenen Wochentage des Astroprogramms zu verän- dern, <FREI> drücken <PROG> so oft drücken, Symbol „Astro/Schalt- bis Symbol „Astro/Schalt- tage“... -
Seite 20: Astroverschiebung
Astroverschiebung Die Astroschaltbefehle „Auf“ und /oder „Ab“ können durch die Astro- verschiebung bis zu ± 1:59 Stunden verschoben werden, um sie an den genauen Sonnenstand [31] anzupassen. Beispiel: „Auf“: plus eine Stunde und dreißig Minuten „Ab“ : minus fünfzehn Minuten Aktion Reaktion Timer Anzeige... -
Seite 21: Sperrzeitverstellung
Sperrzeitverstellung Die Sperrzeiten sind den Astrozeiten übergeordnet und verhindern da- durch ein zu frühes Öffnen oder Schließen des Rolladens. Beispiel: Speicher 1 von 8:00 auf 7:30 ändern Aktion Reaktion Timer Anzeige Um die werkseitig einge- Symbol „frei“ erscheint 10:27 gebenen Sperrzeiten des Astroprogramms zu verän- dern, <FREI>... -
Seite 22: Breitengrad
Breitengrad Durch die Veränderung des Breitengrades wird der Timer den unter- schiedlichen Sonnenständen in Nord/Süd Richtung der Erde gerecht [28]. + 50° Mitteleuropa, Kanada (Werkseinstellung) + 35° USA, Japan und Nordafrika – 35° Australien, Südamerika und Südafrika Beispiel: Breitengrad auf plus 35° einstellen Aktion Reaktion Timer Anzeige... -
Seite 23: Schaltprogramm
Schaltprogramm Die von Ihnen programmierten Zeiten können Sie in die Tabelle eintragen [27]. Beispiel: Speicher 1, Montag bis Freitag, „Auf“ 7:30 Uhr Aktion Reaktion Timer Anzeige Um ein Schaltprogramm Symbol „frei“ erscheint 10:27 zu programmieren, <FREI> drücken <PROG> so oft drücken, bis Symbol „Schaltpro- Symbol „Schaltprogramm“... - Seite 24 Schaltprogramm (Fortsetzung) Beispiel: Speicher 2, Montag bis Freitag, „Ab“ 16:30 Uhr Aktion Reaktion Timer Anzeige Mit <ENTER> den Spei- Symbol „Auf“ blinkt cher „02“ bestätigen Mit <AB> den Schalt- Symbol „Ab“ blinkt befehl „Ab“ einstellen Mit <ENTER> den Schalt- Symbol „Wochentag“ Mo befehl „Ab“...
-
Seite 25: Löschen Von Programmierungen
Löschen von Programmierungen Astrospeicher löschen Beispiel Speicher 1 löschen Aktion Reaktion Timer Anzeige Um ein Astroprogramm zu Symbol „frei“ erscheint 10:27 löschen, <FREI> drücken <PROG> so oft drücken, Symbol „Astro/Schalt- bis Symbol „Astro/Schalt- tage“ blinkt tage“ blinkt Mit <ENTER> die Pro- Speicher „01“... -
Seite 26: Schaltprogramm
Löschen von Programmierungen Schaltprogrammspeicher löschen Beispiel Speicher 2 löschen Aktion Reaktion Timer Anzeige Um ein Schaltprogramm Symbol „frei“ erscheint 10:27 zu löschen, <FREI> drücken <PROG> so oft drücken, Symbol „Schaltpro- bis Symbol „Schalt- gramm“ blinkt programm“ blinkt Mit <ENTER> die Speicher „01“... -
Seite 27: Sonnenprogramm
Sonnenprogramm Die Helligkeitssteuerung funktioniert nur, wenn - der Rolladen ganz nach oben gefahren ist, - die Zeitschaltuhr auf „Ein“ steht und - das Symbol „ESO“ erscheint. Das Symbol „ESO“ erscheint drei Minuten nach Betätigen von <AUF> oder einem automatischen „Auf“-Befehl. Der Einstellbereich besitzt 9 einstellbare Helligkeitswerte (stufenweise einstellbar). -
Seite 28: Tabellen
Tabellen Astroprogramm und Sperrzeiten Die von Ihnen programmierten Astro- und Sperrzeiten tragen Sie bitte in die Tabelle ein. Wochentage Schaltbefehl Sperrzeit Speicher Nr. Mo Di Mi Do Fr Sa So AUF Std. Min. 01 neu 02 neu 03 neu Schaltprogramm Die von Ihnen programmierten Schaltzeiten tragen Sie bitte in die Tabelle ein. -
Seite 29: Zeitzonenkarte
Zeitzonenkarte Anchorage 15. Brasilia 29. Wien 43. Nowosibirsk Edmonton 16. Rio de Janeiro 30. Bukarest 44. Dehli Vancouver 17. Santiago 31. Rom 45. Jakutsk 18. Buenos Aires 32. Ankara 46. Magadan San Francisco Denver 19. Reykjavik 33. Algier 47. Beijing 48. - Seite 30 Notizen...
-
Seite 31: Schaltprogramm
Programmbeispiele Die nachfolgende Übersicht zeigt Ihnen die Tastenfolge der einzelnen Programmbeispiele. HINWEIS Bevor Sie mit der Programmierung beginnen können, müssen Sie <FREI> betätigen, um in die erweiterten Funktionen zu gelangen. Datum/Uhrzeit Beispiel Datum/Uhr 15.02; 08:05 Einzustellend. Prog. o. Wert Astro Schalttage Mo ...
