Busch-Timer
Zusatzschaltzeiten (4) und (5) einstellen:
Zusatzschaltzeiten B
ON Montag
OK
--:--
19:00
OK
100%
50%
OFF Montag
OK
--:--
00:00
ON Dienstag
OK
--:--
6.2
Anwendungsbeispiel Lichtsteuerung 2
Die Beleuchtung (z.B. eine Gartenbeleuchtung) wird mit der Astro-Funktion (1) abends automatisch
eingeschaltet. Zu einem fixen Zeitpunkt (unabhängig von Astro-Schaltzeiten) wird die Beleuchtung dann
wieder ausgeschaltet (2).
Hinweis...
Zur Umsetzung dieses Beispiels wird der Relaiseinsatz 6401-...benötigt.
Hinweis...
Abhängig von dem eingestellten Verhalten im Menü „Funktion" (Sonderfunktionen > Astro >
Funktion) wird für die Schaltzeiten morgens oder abends „Aus" oder „Ein" vorgeschlagen.

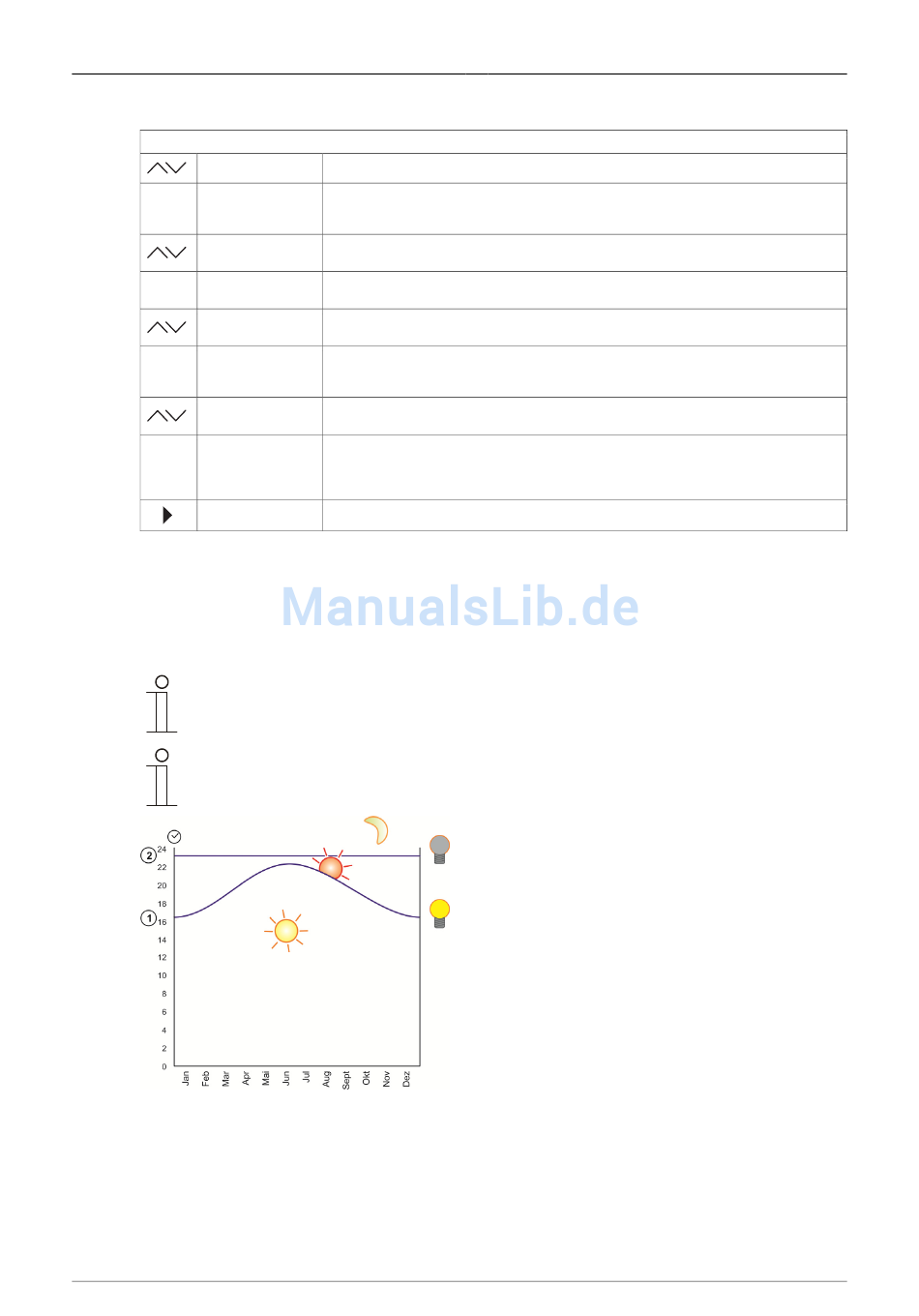

Abb. 34 Anwendungsbeispiel Lichtsteuerung 2
Betriebssanleitung 1373-1-8592
-
Wählen Sie über die Pfeiltasten den Menüpunkt „Zusatzschaltzeiten B" aus.
-
Drücken Sie die Taste OK.
-
Der
Menüpunkt
für
die
Das Display zeigt --:--.
-
Stellen Sie über die Pfeiltasten die gewünschte Zusatz-Einschaltzeit (4) ein.
-
Hier im Beispiel wurde 23:00 eingestellt.
-
Drücken Sie die Taste OK.
-
Die voreingestellte Einschalthelligkeit 100% wird angezeigt.
-
Stellen Sie über die Pfeiltasten die gewünschte Helligkeit für (4) ein.
-
Hier im Beispiel wurde 50% eingestellt.
-
Drücken Sie die Taste OK.
-
Der Menüpunkt für die Zusatzschaltzeit B „OFF Montag" wird angezeigt.
Das Display zeigt --:--.
-
Stellen Sie über die Pfeiltasten die gewünschte Ausschaltzeit ein.
-
Hier im Beispiel wurde 00:00 eingestellt.
-
Drücken Sie die Taste OK.
-
Der Menüpunkt „On Dienstag" wird angezeigt. Wiederholen Sie die Eingaben für die
folgenden Wochentage oder überspringen Sie die Eingabe durch jeweiliges Drücken
der Taste OK.
-
Drücken Sie 1x die Menütaste, um in die Standardansicht zu wechseln
Anwendungsbeispiele
Zusatzschaltzeit
B
„ON
Montag"
wird
angezeigt.
