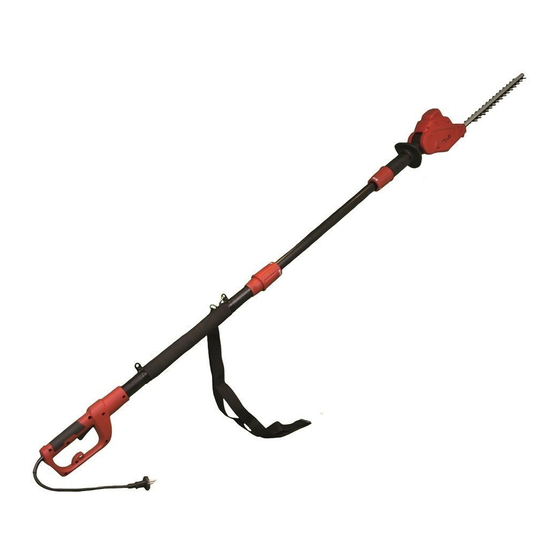

Ikra THS 500 Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für THS 500:
- Gebrauchsanweisung (32 Seiten) ,
- Gebrauchsanweisung (268 Seiten)
Verwandte Anleitungen für Ikra THS 500
Inhaltszusammenfassung für Ikra THS 500
- Seite 1 Elektro Stabheckenschere KUNDENSERVICE Jahre 03725/449-335 www.ikra.de HERSTELLER- GARANTIE ART.-NR 78001416 09/17/15 ORIGINAL BETRIEBSANLEITUNG ORIGINAL BETRIEBSANLEITUNG 29001859 09/17/15 Nr. 78001416...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Betrieb der Stabheckenschere Verwendung Antriebskopf schwenken Nicht bestimmungsgemäße Teleskopslänge einstellen Verwendung Stromanschluss Restgefahren Fehlerstromschutzschalter Einzelteile Anschluss des Verlängerungskabels Symbole Einschalten/Ausschalten Allgemeine Sicherheitshinweise Montage des Schultergurts für Elektrowerkzeuge Anweisung zum Gebrauch Arbeitsplatz Bedienung der Stabheckenschere Elektrische Sicherheit Reinigung, Wartung und Lagerung 14 Sicherheit von Personen Transport Sorgfältiger Umgang und Gebrauch... -
Seite 3: Bestimmungsgemäße
Bei Verwendung anderer bzw. nicht Original-Bauteile WICHTIG: an der Heckenschere erlischt Herstellerseitige die • Lesen Sie diese Bedienungsanleitung vor der Mon- Garantieleistung. tage und Bedienung der Heckenschere aufmerksam durch. Machen Sie sich anhand dieser Bedienungs- Restgefahren anleitung mit der Heckenschere, dem richtigen Auch bei sachgemäßer Verwendung des Werkzeugs Gebrauch sowie den Sicherheitshinweisen vertraut. -
Seite 4: Einzelteile
Einzelteile 1. Messerblatt 2. Transportschutz 3. Einstellknopf des Messerkopfes (Winkel) 4. Schnellspanner (Einstellen der variablen Schaftlänge) 5. Teleskopschaft 6. Befestigung des Schultergurtes 7. Schultergurt 8. Ummantelter Handgriff 9. Verriegelungssperre des EIN/AUS-Schalters 10. EIN/AUS Schalter 11. Griff 12. El. Zuleitungskabel 13. Kabelzugentlastung 14. -
Seite 5: Symbole
Symbole Die folgenden Symbole müssen bekannt sein, bevor die Bedienungsanleitung gelesen wird. Nicht dem Regen aussetzen. Bei Achtung! Beim Arbeiten mit der Maschine besteht Verletzungsgefahr. Regenwetter darf das Werkzeug nicht Lesen Sie diese Betriebsanleitung und benutzt werden. die beigefügten „ Sicherheitshinweise“ zum Arbeiten mit Elektrowerkzeugen Achtung, Gefahr! aufmerksam und vollständig durch,... -
Seite 6: Allgemeine Sicherheitshinweise
b) Vermeiden Sie Körperkontakt mit geerdeten Gebrauchsanweisung lesen! Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein Allgemeine Sicherheitshinweise für erhöhtes Risiko durch elektrischen Schlag, wenn Elektrowerkzeuge Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen fern. Das WARNUNG: Lesen Sie alle Sicherheitshinweise und Eindringen von Wasser in ein Elektrogerät erhöht Anweisungen. -
Seite 7: Sorgfältiger Umgang Und Gebrauch
persönlicher Schutzausrüstung, wie Staubmaske, Sie für Ihre Arbeit das dafür bestimmte rutschfeste Sicherheitsschuhe, Schutzhelm Elektrowerkzeug. Mit dem passenden Elekt- oder Gehörschutz, je nach Art und Einsatz des rowerkzeug arbeiten Sie besser und sicherer im Elektrowerkzeuges, verringert das Risiko von angegebenen Leistungsbereich. Verletzungen. -
Seite 8: Service
Gebrauch von Elektrowerkzeugen für andere • Die Heckenschere darf nicht von Personen unter 16 Jahren oder von untrainierten Personen benutzt als die vorgesehenen Anwendungen kann zu werden. gefährlichen Situationen führen. • Halten Sie Kinder, andere Personen und Haustiere 5) Service von der Heckenschere fern. -
Seite 9: Sicherheitshinweise
Vermeiden Sie Nässe und Feuchtigkeit. Lassen Sie Verletzungsgefahr scharf und sauber. Überprüfen sie nicht über Nacht draußen. Schneiden Sie kein Sie Verlängerungskabel regelmäßig und ersetzen feuchtes oder nasses Gras. Sie diese, wenn sie beschädigt sind. Halten Sie die • Das Netzkabel muss regelmäßig überprüft werden. Griffe trocken, sauber und frei von Öl und Fett. -
Seite 10: Während Der Nutzung Der
Stabheckenschere geeignet ist. Ein unpassendes - Nutzen Sie die Stabheckenschere nicht, wenn Sie Verlängerungskabel kann zu mangelnder Strom- unter Einfluss von Alkohol, Medikamenten oder versorgung und somit zu Überhitzung führen. Drogen stehen. - Nutzen Sie die Stabheckenschere nicht in der 9. -
Seite 11: Vor Inbetriebnahme
haben. Vergewissern Sie sich, dass die Stabhe- 8. Bevor Sie die Stabheckenschere starten, verge- ckenschere ausgeschaltet ist, wenn Sie sie an den wissern Sie sich, dass die Messerblätter nichts Strom anschließen. berühren. 4. Vermeiden Sie sich hinauszulehnen: Achten Sie jederzeit auf gute Standfestigkeit und Ihr Gleich- Vor Inbetriebnahme gewicht während der Bedienung der Stabhecken- Auspacken... -
Seite 12: Betrieb Der Teleskopheckenschere
tet werden. Stellen Sie sicher, dass der Antriebskopf das schwarze Rohr (Schraubhülse muss dazu durch Drehen im Gegenuhrzeigersinn ( ) gelöst sein). in der richtigen Position eingerastet ist, bevor Sie die Stabheckenschere an die Stromversorgung an- schließen. Versuchen Sie den Antriebskopf in beide Richtungen zu drehen, um dies zu überprüfen. -
Seite 13: Teleskopslänge Einstellen
Sie sollte zurück in ihre geschlossene Position 2. Ziehen Sie den Schaft auf die gewünschte Länge. springen. Falls nicht, drehen Sie den Antriebskopf vorsichtig vor und zurück, bis die Taste zurück in ihre geschlossene Position springt. Jetzt ist der Antriebs- kopf in seiner Position verriegelt und betriebsbereit. -
Seite 14: Einschalten/Ausschalten
1. Vergewissern Sie sich, dass das Gerät ausgeschal- Montage des Schultergurts tet ist. 1. Legen Sie den Tragegurt so an, dass der Gurt über 2. Verbinden Sie das Stromkabel mit dem Verlänge- der rechten Schulter liegt. rungskabel. 3. Legen Sie das Verlängerungskabel zu einer Schlin- ge und stecken Sie die Schlinge durch das untere Ende des Griffs. -
Seite 15: Bedienung Der Stabheckenschere
Halten Sie die Stabheckenschere wie abgebildet, Bedienung der Stabheckenschere wenn Sie das Gerät zum Schneiden von kleineren Die Stabheckenschere ist ein Gerät mit zwei Funk- Hecken oder Sträuchern verwenden. tionen. Mit ihrem verlänger- und schwenkbaren Antriebskopf ist sie für das Schneiden und Trimmen von hohen, schwer erreichbaren Hecken und Büschen ausgelegt. -
Seite 16: Reinigung, Wartung Und Lagerung
Halten Sie die Stabheckenschere wie abgebildet, Versuchen Sie nicht, mit Kraft durch dichten Bewuchs wenn Sie das Gerät zum Schneiden von niedrigen zu schneiden. Größerer, dichterer Bewuchs lässt sich Pflanzen oder Bodendeckern verwenden. leichter durch eine leichte Vor- und Zurücksägebewe- gung schneiden. -
Seite 17: Transport
Benutzen Sie ein weiches mit einer milden Seife und Transport einem Reinigungswasser befeuchtetes Tuch, um den • Sollte der Transport der Maschine mit einem Kraftfahr- Teleskop- Schaft, das Gehäuse und die Messerblätter zeug erfolgen, muss sie so positioniert werden, dass zu reinigen. -
Seite 18: Reparaturdienst
Reparaturdienst Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Reparaturen an Elektrowerkzeugen dürfen nur durch Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies eine Elektro-Fachkraft ausgeführt werden. gilt auch bei Einsatz eines Vor-Ort-Services. Bitte beschreiben Sie bei der Einsendung zur Repara- Bitte beachten Sie, dass unsere Garantie bei miss- tur den von Ihnen festgestellten Fehler. -
Seite 19: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Mögliche Lösung Gerät funktioniert nicht Stromkabel nicht angeschlossen Anschluss an die Stromversorgung überprüfen Entriegelung nicht vollständig Vor Betätigen des Ein/Aus-Schalters gelöst die Verriegelungssperre 9 drücken Schneidmesser läuft heiß Stumpfes Schneidmesser Schneidmesser schleifen lassen Verbogenes Schneidmesser Schneidmesser überprüfen/ überholen lassen Zu viel Reibung durch zu wenig Schmiermittelspray auftragen... -
Seite 20: Technische Angaben
Elektro Stabheckenschere THS 500 Technische Angaben Betriebsspannung Nennfrequenz Nennaufnahme Schnittbewegungen 3300 Schnittlänge Schnittstärke Winkelverstellung des Motorteils 0°-bis-135° Gerätelänge 1915 - 2332 Gewicht ohne Kabel Garantierter Schallleistungspegel dB (A) K=3,0 dB(A) Schalldruckpegel (EN 60745-2-15) dB (A) K=1,5 m/s Vibration (EN 60745-2-15) - Seite 21 WARNUNG: Um sicher zu sein, sollte eine Abschätzung des Belastungsgrades aller Arbeitsabschnitte während der tatsächlichen Verwendung berücksichtigt werden, z.B. die Zeiten, in denen das Werkzeug ausgeschaltet ist und wenn es sich im Leerlauf befindet. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.
-
Seite 22: Eg-Konformitätserklärung
EG-Konformitätserklärung Wir, Ikra GmbH, Schlesierstraße 36, D-64839 Münster/Germany, erklären in alleiniger Verantwortung, dass das Produkt Elektro Stabheckenschere THS 500 (Heckenschere mit verlängerter Reichweite), auf das sich diese Erklärung bezieht, den einschlägigen Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 2006/42/EG (Maschinenrichtlinie), 2004/108/EG (EMV-Richtlinie), 2011/65/EU (RoHS-Richtlinie) und 2000/14/EG (Geräuschrichtlinie) einschließlich... -
Seite 24: Kundenservice
Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtes ist ohne Zustimmung der ikra GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
