Pistol Grip Duoplug Power
411-18311 Rev. B

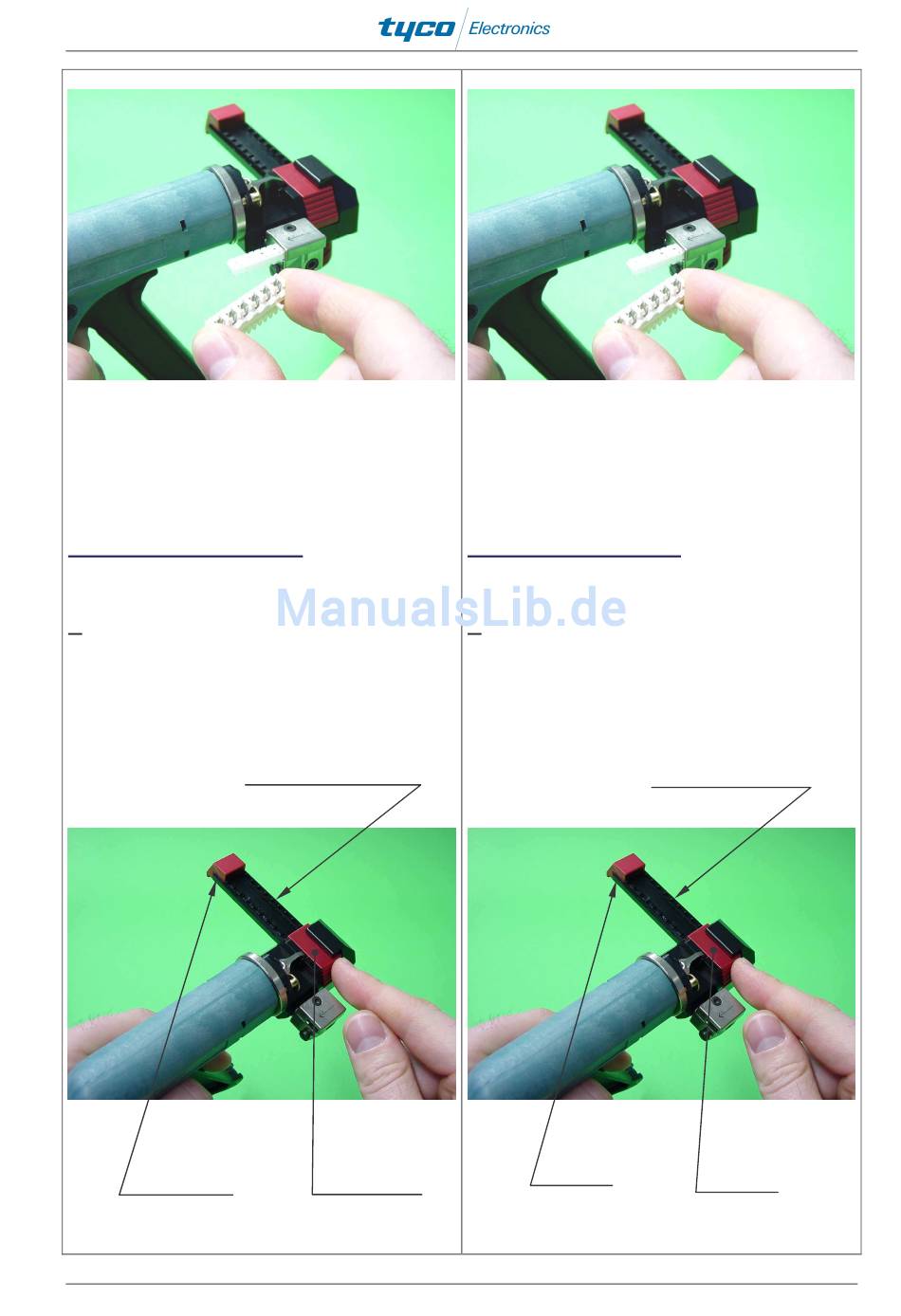

Bild 8

7. Anschlagen der Kabel

1. Um den Stecker
Steckeraufnahme einlegen zu können, muss der
Bereich der Steckeraufnahme
zugängliche Position gebracht werden. Schieben
Sie hierzu die Steckeraufnahme, durch Drücken am
rechten Anschlag, ganz nach links (siehe Bild 9).
Bild 9
Anschlag links
ungehindert in
in eine
Bereich Steckeraufnahme
Anschlag rechts
Seite / Page 8 of 14

7. Applying the cables

die 1. In order to place the plug easily in the plug
holder the zone of the plug holder needs to be put
gut into a position of easy access. To do so slide the
plug holder to the very left position by pushing the
right stop to the left (refer to picture 9).
Left stop
Pistol Grip Duoplug Power
411-18311 Rev. B
picture 8
Zone of the plug holder
picture 9
Right stop
