Pistol Grip Duoplug Power
411-18311 Rev. B
6. Führen Sie den Kontaktierungs-Vorgang aus
indem Sie den Pistolengriff bis zum Anschlag
zusammendrücken.
Öffnen Sie den Pistolengriff wieder. Die integrierte
Ratsche verhindert ein vorzeitiges Öffnen.
7. Wiederholen Sie die Schritte 5. und 6. bis alle
gewünschten Kontaktierungen vorgenommen sind.
8. Bevor Sie den Stecker aus der Steckeraufnahme
nehmen schieben Sie sie, wie in Punkt 1
beschrieben, ganz nach links, sodass der Stecker
ungehindert entnommen werden kann.

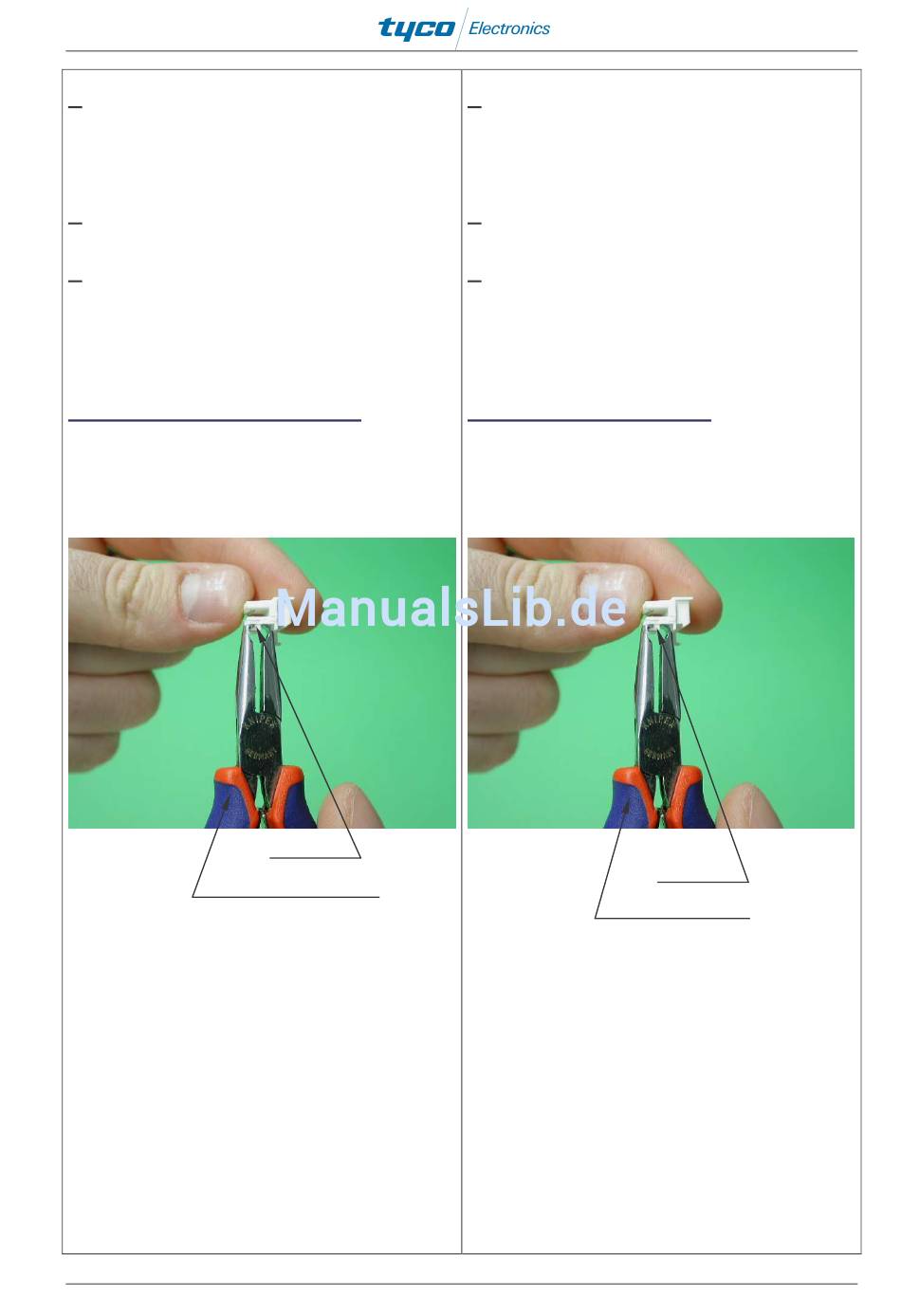

8. Schneiden der Kodierrippen

Schneiden Sie die
Spezifikation 114-18467-0 der Fa. Tyco Electronics
mit Hilfe der im Koffer enthaltenen Kodierrippen-
Schneidzange (siehe Bild 14).
Bild 14
Kodierrippen-Schneidzange
Kodierrippen nach
Kodierrippe
Seite / Page 11 of 14
6. Carry out the contacting operation by pressing
the pistol grip up to the stop position.
Open the pistol grip again. The integrated ratchet
prevents premature opening.
7. Repeat steps 5. and 6. until all required
contactings have been carried out.
8. Before you take the plug out of the plug holder,
slide it, as described in point 1, into the very left
position so the plug can be removed easily.

8. Cutting the coding ribs

Cut the coding ribs according to the specification
der
114-18467-0 of Tyco Electronics with the help of
the coding rib cutting pliers contained in the case
(refer to picture 14).
Pistol Grip Duoplug Power
411-18311
Coding rib
Coding rib cutting pliers
ECOC: EGC0 ; LOC: AI
Rev. B
picture 14
