Tyco Electronics AMP DUOPLUG Power Bedienungsanleitung Seite 10

Pistol Grip Duoplug Power
411-18311 Rev. B
5. Drehen Sie die
Positionierung der Kontaktkammern so, dass die
gewünschte Kontaktkammer
Eindrückstempel positioniert wird. Der Stecker wird
dabei automatisch von der Steckerführung fixiert.
Legen Sie das Kabel von oben zwischen den
Eindrückstempel und die Kontaktkammer ein (siehe
Bild 12 und 13).

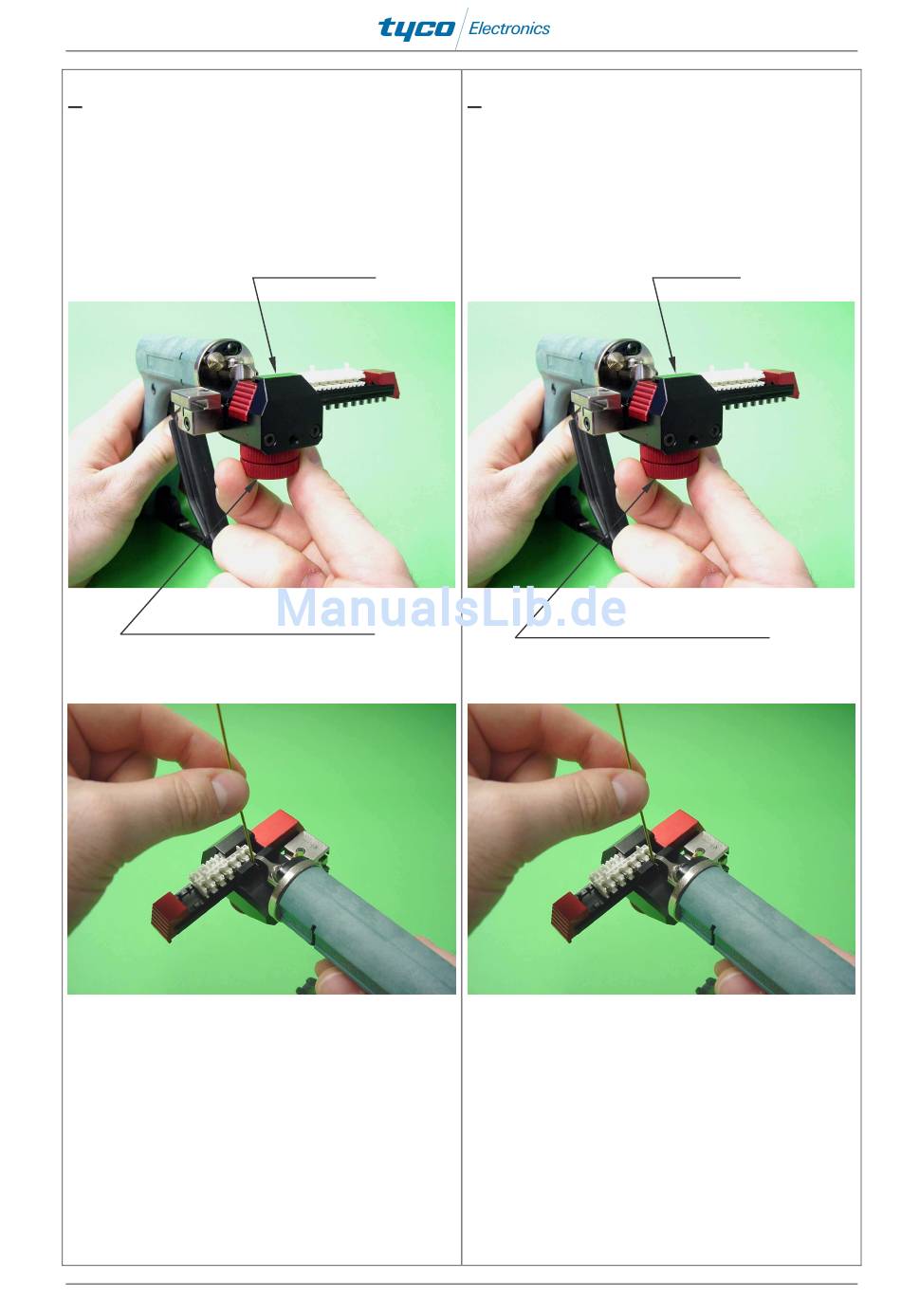

Bild 12
Rändelschraube zur Positionierung
der Kontaktkammern
Bild 13
Rändelschraube zur
vor dem
Steckerführung
Seite / Page 10 of 14
5. Turn the knurled-head screw for positioning the
contact chambers in such a way that the desired
contact chamber is positioned in front of the stuffer.
The plug is automatically located by the plug-guide.
Place the cable from above between the stuffer and
the contact chamber. (refer to pictures 12 and 13).
Knurled-head screw for positioning
the contact chambers
Pistol Grip Duoplug Power
411-18311 Rev. B
plug-guide
picture 12
picture 13
