Optionen

7.1 Türmontagesatz
Türmontagesatz
Für den Einbau des IOP in die Tür eines Schaltschranks wurde der Türmontagesatz (DMK -
Door Mounting Kit) entwickelt. Damit kann das IOP an der Vorderseite einer Schalttafel bzw.
Schaltschranktür angebracht werden und entspricht damit Schutzart IP54.

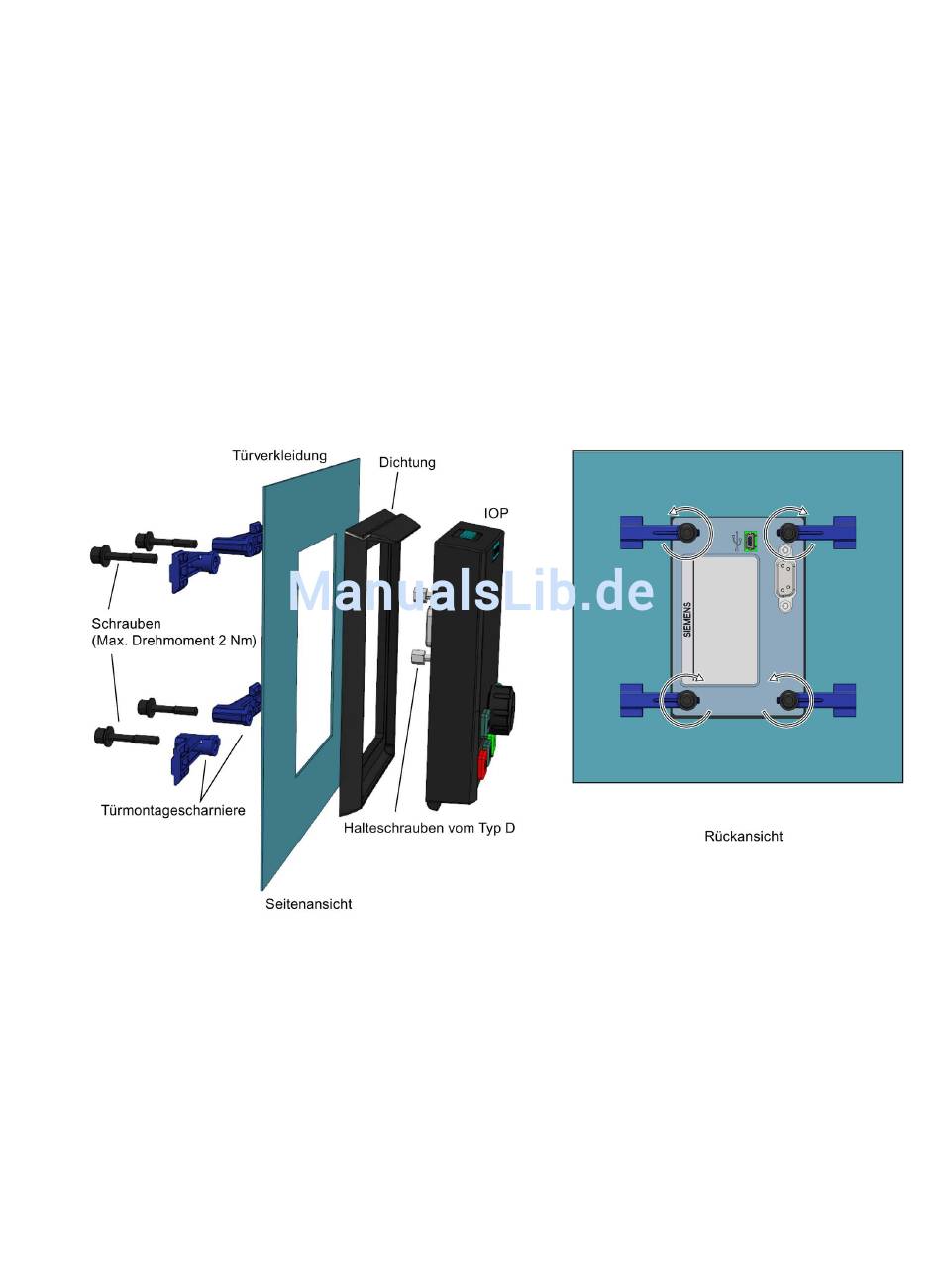

Das folgende Bild zeigt den Einbau des DMK.
Bild 7-1 Einbau des IOP mittels Türmontagesatz
Vor dem Einbau des DMK muss eine Öffnung mit folgenden Maßen in die Schaltschranktür
bzw. Schalttafel gebohrt werden:
Intelligent Operator Panel (IOP)
Betriebsanleitung, 08/2015, FW V1.6.1, A5E00110011A AF
