Compact Par 7/15 Q4

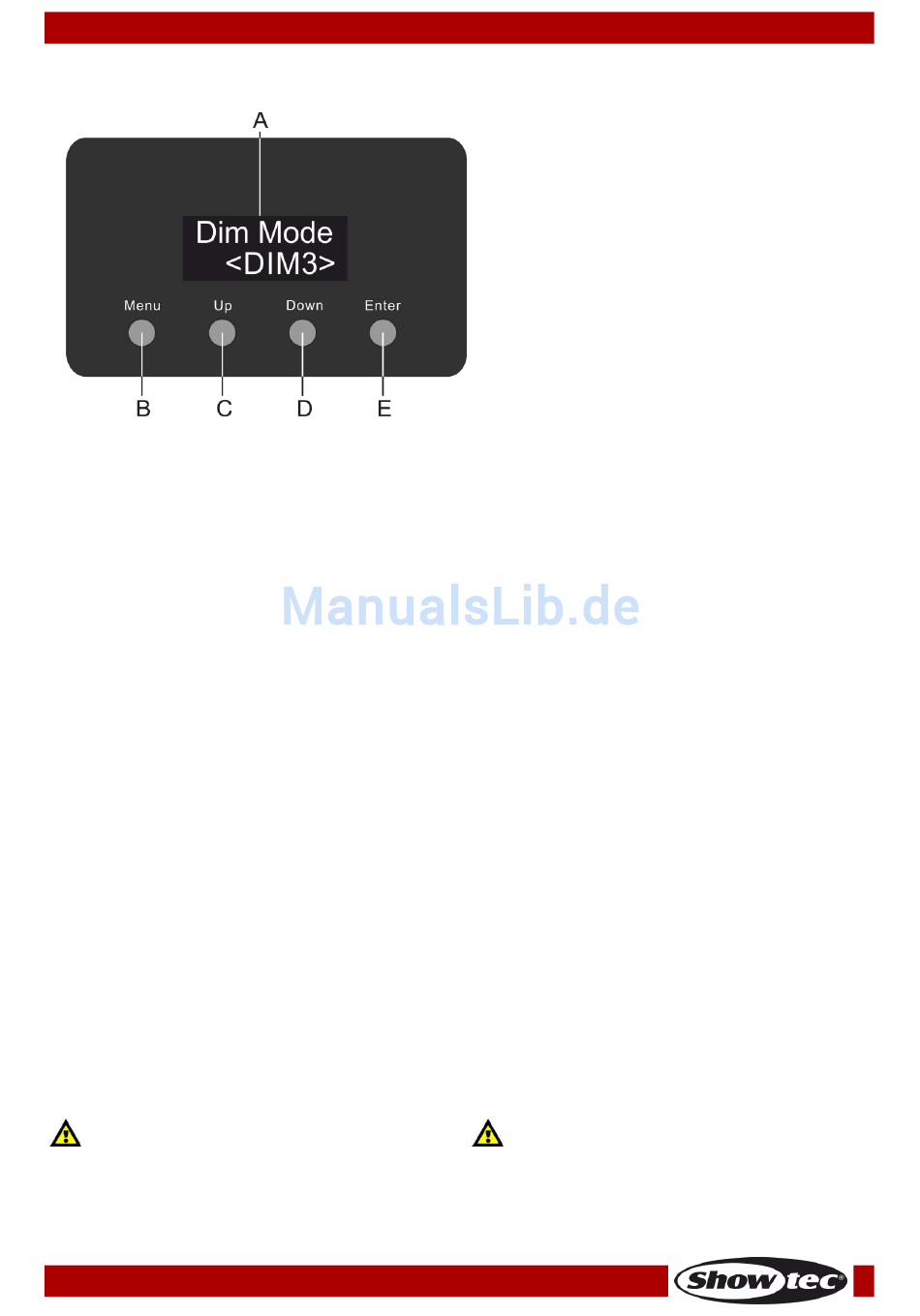

Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen. Das
ist der erste Kanal, über den der Compact Par vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 10 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Compact Pars
verwenden.
Daher sollte die DMX-Adresse des ersten Compact Pars 1(001) sein; die DMX-Adresse der zweiten
Compact Pars sollte 1+10=11 (011) sein; die DMX-Adresse der dritten Compact Pars sollte 11+10=21 (021)
sein, etc. Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Compact Par
korrekt angesteuert werden kann. Wenn zwei oder mehreren Compact Pars ähnliche Adressen
zugewiesen werden, reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Compact Pars eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem
Lichtpult ansteuern.
Hinweis: Beim Einschalten erkennt der Compact Par automatisch, ob er DMX 512-Daten empfängt.
Wenn keine Daten am DMX-Eingang empfangen werden, könnte eines der folgenden Probleme
vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden -Eingang des Compact Pars
angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 35 Sekunden
Wenn 35 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie Menu, Enter, Up oder Down, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 42599
A) OLED-Display
B)
MENU-Taste
C) Up-Taste
D) Down-Taste
E)
Enter-Taste
12
Abb. 05
