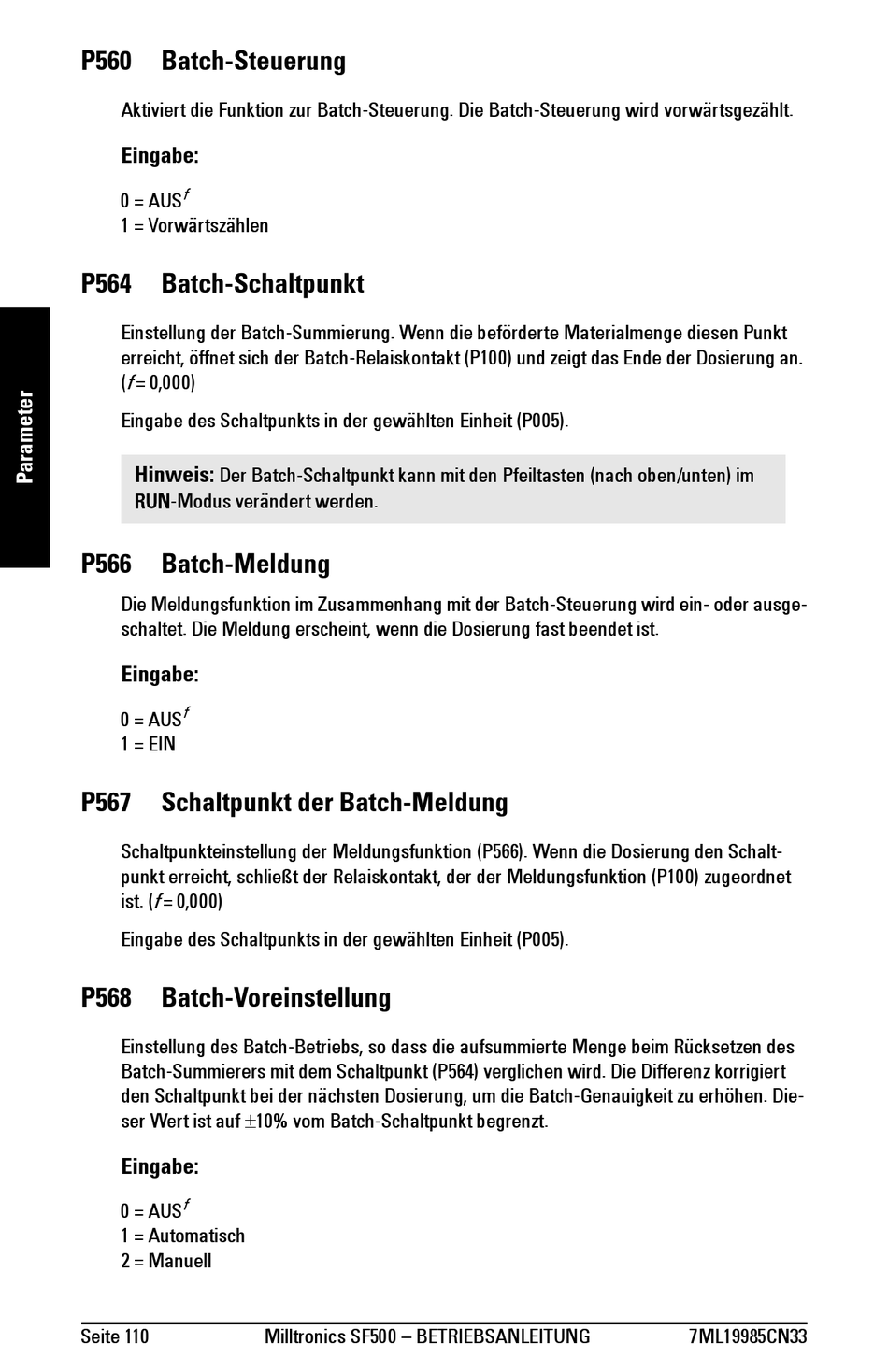

P560 Batch-Steuerung
Aktiviert die Funktion zur Batch-Steuerung. Die Batch-Steuerung wird vorwärtsgezählt.
Eingabe:
f
0 = AUS
1 = Vorwärtszählen
P564 Batch-Schaltpunkt
Einstellung der Batch-Summierung. Wenn die beförderte Materialmenge diesen Punkt
erreicht, öffnet sich der Batch-Relaiskontakt (P100) und zeigt das Ende der Dosierung an.
f
( = 0,000)
Eingabe des Schaltpunkts in der gewählten Einheit (P005).
Der Batch-Schaltpunkt kann mit den Pfeiltasten (nach oben/unten) im
Hinweis:
RUN-Modus verändert werden.
P566

Batch-Meldung

Die Meldungsfunktion im Zusammenhang mit der Batch-Steuerung wird ein- oder ausge-
schaltet. Die Meldung erscheint, wenn die Dosierung fast beendet ist.
Eingabe:
f
0 = AUS
1 = EIN
P567

Schaltpunkt der Batch-Meldung

Schaltpunkteinstellung der Meldungsfunktion (P566). Wenn die Dosierung den Schalt-
punkt erreicht, schließt der Relaiskontakt, der der Meldungsfunktion (P100) zugeordnet
f
ist. ( = 0,000)
Eingabe des Schaltpunkts in der gewählten Einheit (P005).
P568

Batch-Voreinstellung

Einstellung des Batch-Betriebs, so dass die aufsummierte Menge beim Rücksetzen des
Batch-Summierers mit dem Schaltpunkt (P564) verglichen wird. Die Differenz korrigiert
den Schaltpunkt bei der nächsten Dosierung, um die Batch-Genauigkeit zu erhöhen. Die-
ser Wert ist auf 10% vom Batch-Schaltpunkt begrenzt.
Eingabe:
f
0 = AUS
1 = Automatisch
2 = Manuell
Seite 110 Milltronics SF500 – BETRIEBSANLEITUNG 7ML19985CN33
