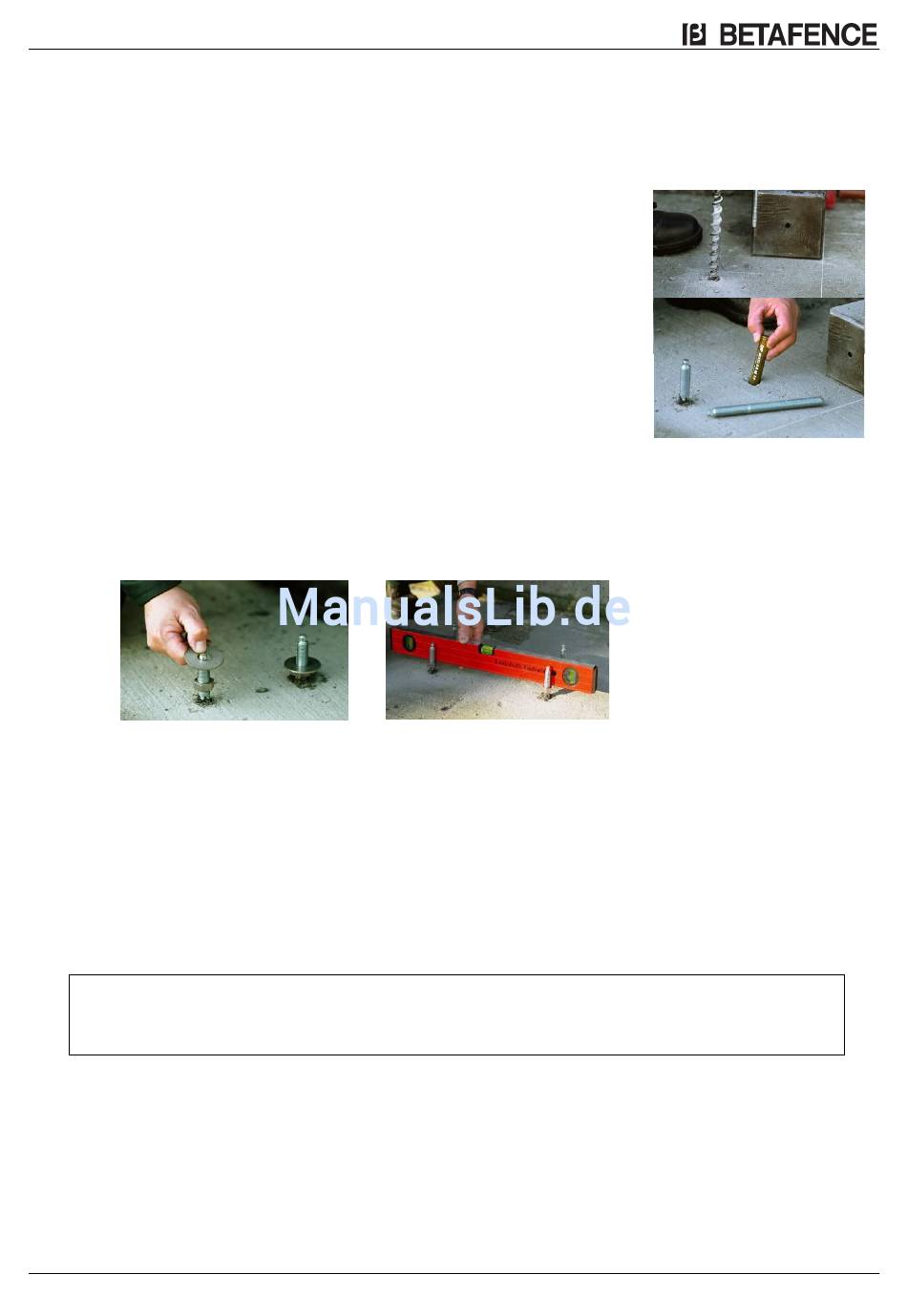

4.2. Bodenanker

1. Installieren Sie die Bodenbefestigung des Führungs- und Endpfostens gemäß Fundamentplan. Zu
diesem Zweck wird das folgende Befestigungsmaterial benötigt:
Chemische Anker M16 (mindestens 100 mm über abgeschlossenem
Bodenlevel, für die benötigte Tiefe der Verankerung, richten Sie sich
nach den Angaben des Lieferanten des chemischen Ankers). Betafence
liefert keine chemischen Anker.
2. Markieren Sie die Positionen der Löcher mit einem Betonbohrer
kleinen Durchmessers. Dadurch wird das Ansetzen des größeren
Bohrers erleichtert.
3. Setzen Sie die Bohrlöcher für die Befestigung entsprechend der
Anweisung des Lieferanten der chemischen Anker. Die Bohrung
muss genau vertikal erfolgen.
4. Entfernen Sie mit einer Bürste und Handpumpe jeglichen Staub und
kleine Partikel aus dem Bohrloch. Dadurch wird eine optimale
Haftung zwischen dem Kunstharz für den Bodenanker und dem
Betonfundament gewährleistet.
5. Platzieren Sie den chemischen Anker gemäß den
Lieferantenanweisungen. Beachten Sie die Trocknungszeiten.
6. Verwendung "high-Bond" chemische Anker für die Installation.

4.3. Vorbereitung der Installationslevels

1. Verschrauben Sie die Muttern der Bodenbefestigung mit den Bodenankern und platzieren Sie die
Unterlegscheiben auf den Muttern.
2. Beginnen Sie mit einem Befestigungsanker des Führungspfostens. Justieren Sie dessen
Auflagemutter ca. 30 mm über dem Betonlevel.
3. Richten Sie die übrigen Muttern des Führungspfostens waagerecht zur 1. Mutter aus.
4. Die Höhe des Schließpfostens orientiert sich danach an der Höhe des Führungspfostens.
5. Bei einer Doppeltoranlage wiederholen Sie die Schritte in Punkt 3, 4 und 5 zur Montage des 2ten Tores.
Bemerkung:
Es ist sehr wichtig, den freien Raum unter der Platte des Führungs- und
Endpfostens mit schrumpffreiem Beton aufzufüllen.
®
