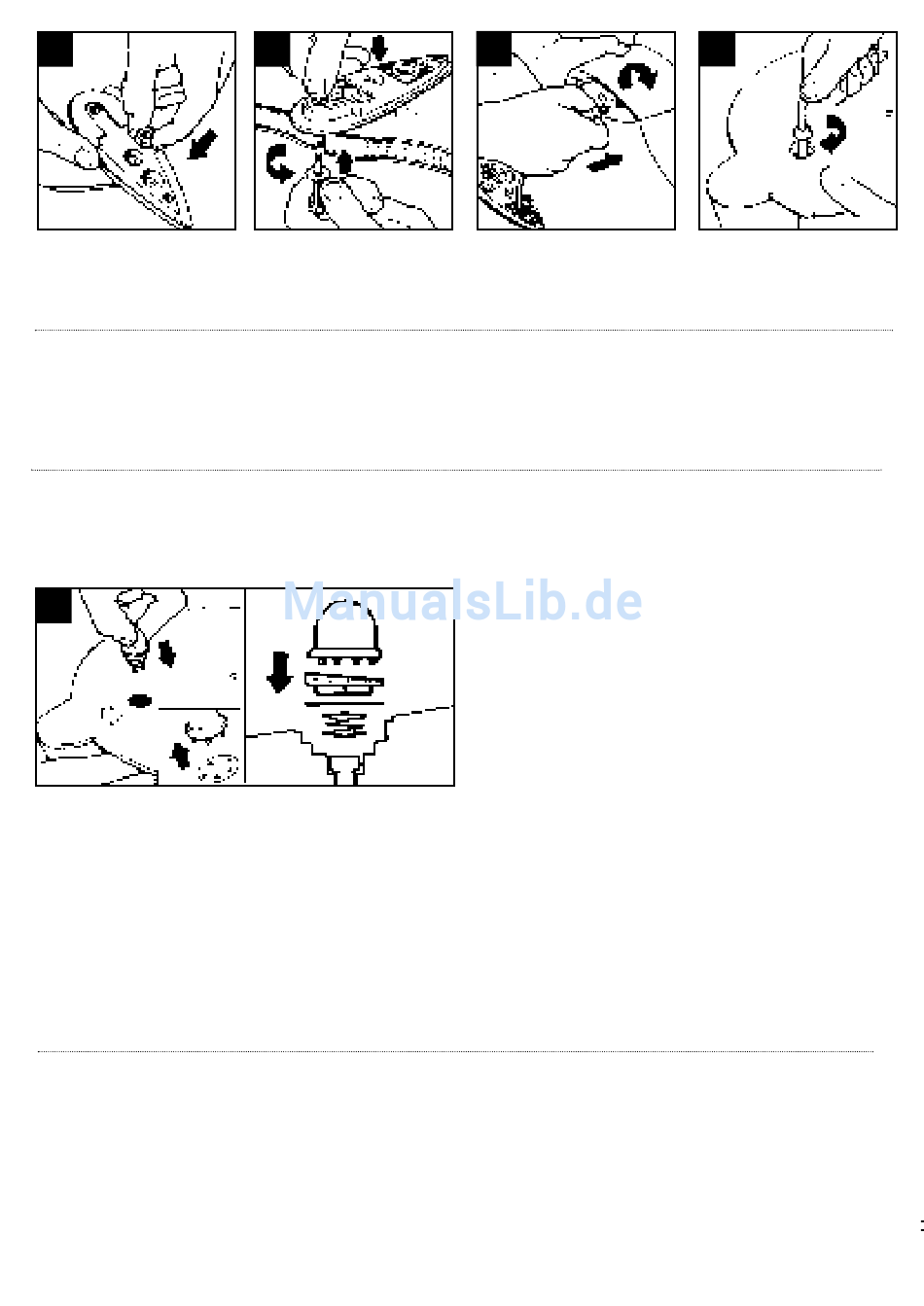

Make sure retaining nut is
located in Mounting Base D.
Assurez-vous que l'écrou
de retenue est placé dans le
Socle de Montage D.
Mutter M8 in die
6kt-Aussparung der
Montageplatte legen.
9
Once secure insert Security Cap Assembly
Une fois en place, insertion le Couvercle de Sécurité
assemblée
Verschlußdeckel wieder aufschrauben versammlung.
Montageplatte mit Silikon rundum zum Dach abdichten.
6
Fix Mounting Base onto
your selected position
using Roof Fixing Nuts,
Bolts and Washers C.
Fixez Socle de Montage
sur la position que vous
avez choisie en utilisant
les Ecrous. Boulons et
Rondelles de Fixation C
au Toit.
Montageplatte
festschrauben.
7
Push through screw
connector on 5 metre
Coaxial Lead B and
connect into Antenna Head
A.
Faites passer le
connecteur vissable du
Cable Coaxial de 5 mètres
B à travers le socle et
branchez le sur la Tête
d'Antenne A.
Antennenkabel vol unten
durch die Bohrung
schieben und am Kopf
anschrauben.
8
Secure Antenna Head A
into position with Fixing
Bolt and Nut F using a
6mm Allen Key
Fixez la Tête d'Antenne A en
position avec l'Ecrou et le
Boulon de Fixation F en
utilisant la Clé Allen.
Kopf auf Montageplatte
aufsetzen und
Befestigungsschraube mit
dem Steckschlüssel
anziehen.
