3. Installation
3.1 Wandmontage
Achtung
07/2015
Installieren Sie den Regler ausschließlich in trockenen Räumen und unter
Umgebungsbedingungen wie unter 2.1 „technische Daten" beschrieben.
Folgen Sie der nachfolgenden Beschreibung 1 - 8.

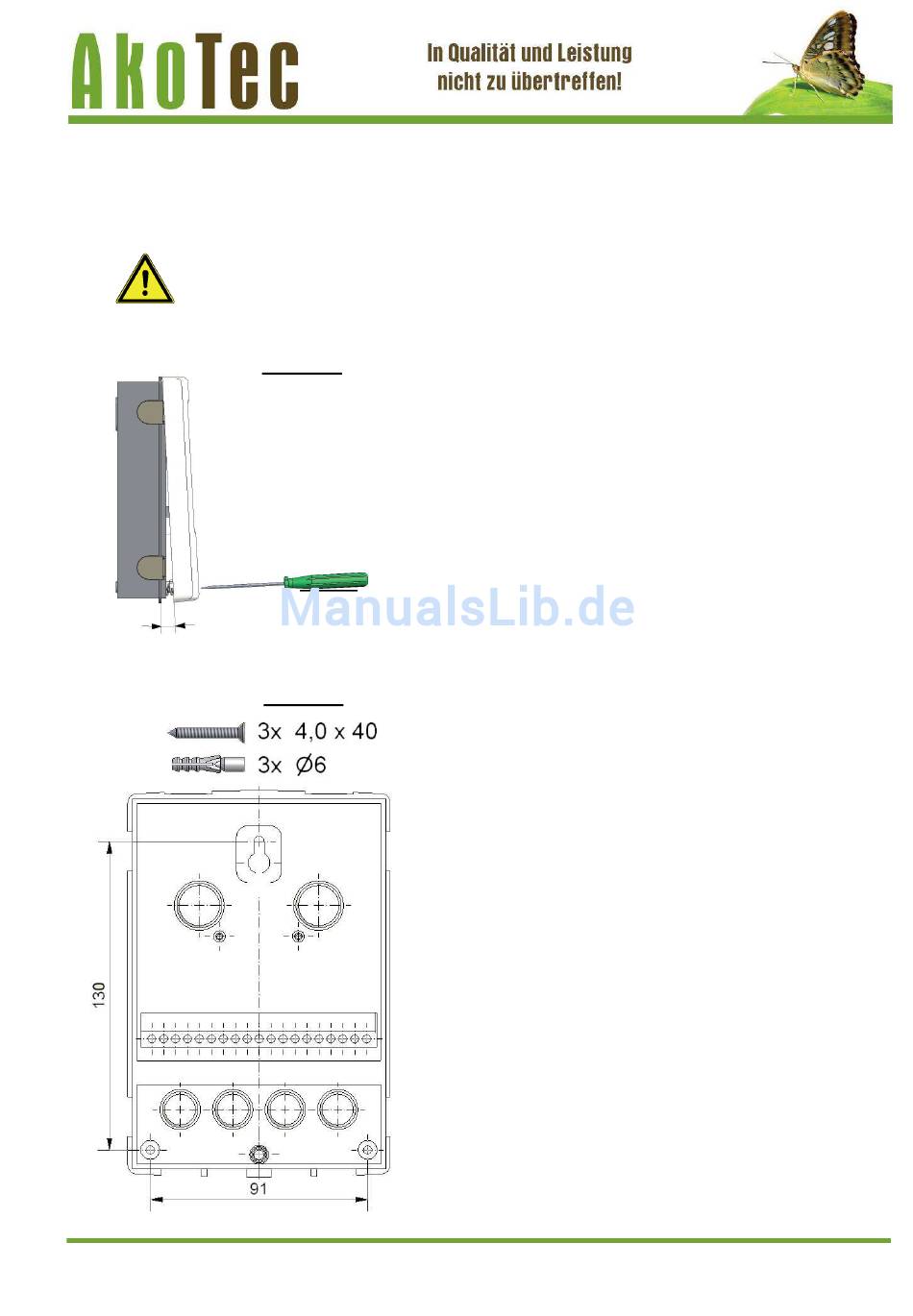

Abb.3.1.1
Abb.3.1.2
Solarregler TDC 3
1. Deckelschraube komplett lösen
2. Gehäuseoberteil vorsichtig vom
Unterteil abziehen.
3. Gehäuseoberteil zur Seite legen.
Dabei bitte nicht auf die Elektronik
fassen.
4. Gehäuseunterteil an der ausgewählten
Position anhalten und die
3 Befestigungslöcher anzeichnen.
Achten Sie dabei darauf, dass die
Wandfläche möglichst eben ist,
damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er
Bohrer 3 Löcher an den angezeichneten
Stellen in die Wand bohren und die Dübel
eindrücken.
6. Die obere Schraube einsetzen
und leicht andrehen.
7. Das Gehäuseunterteil einhängen
und die zwei übrigen Schrauben
einsetzen.
8. Gehäuse ausrichten und die drei
Schrauben festschrauben.
