3.2 Elektrischer Anschluss

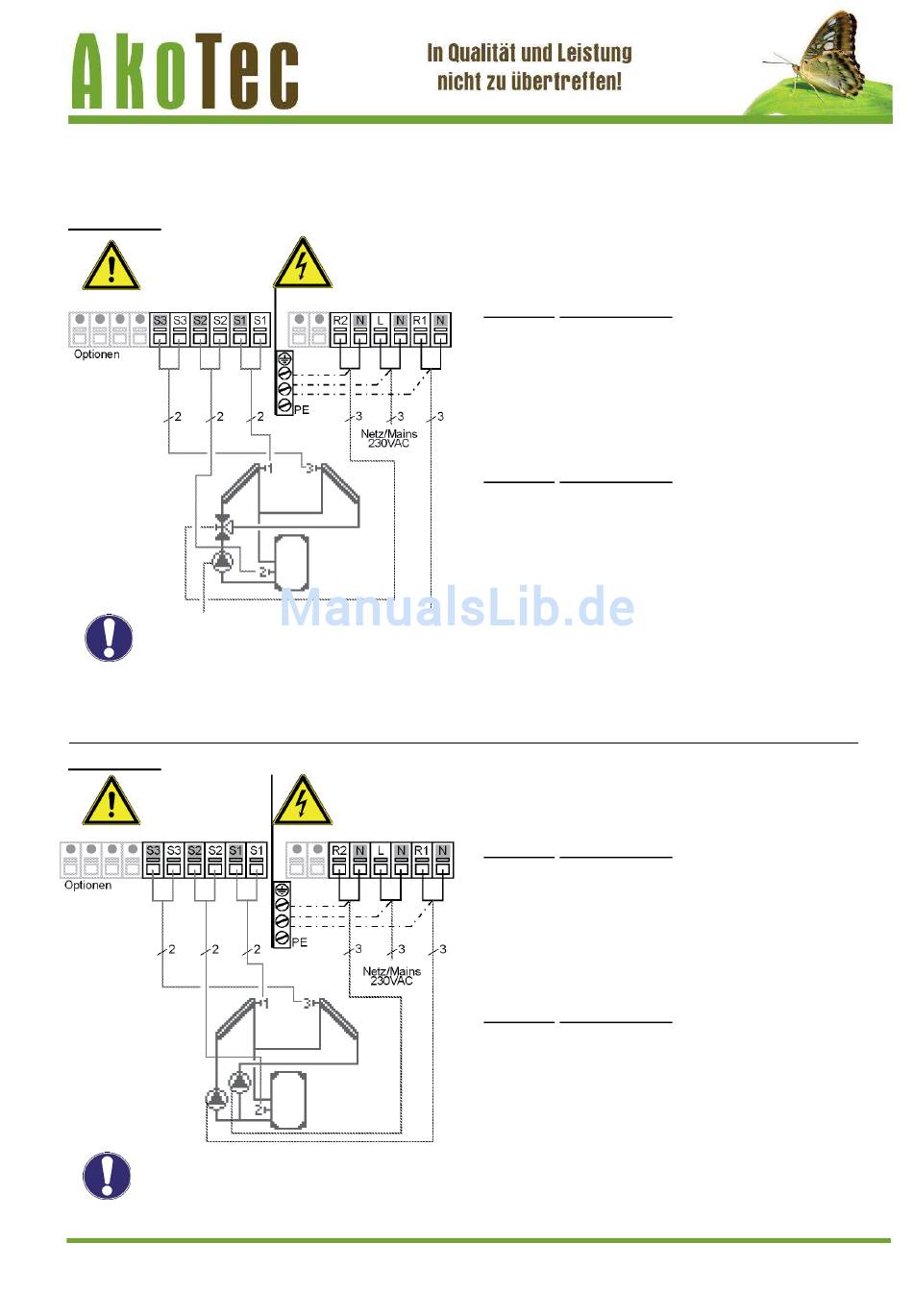

Abb. 3.2.8 „Solar 2 Koll. (Ost/West)"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Ladung zu
Achtung
Fühler 3 (Speicher oben)
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Mindestlast 20 VA
Abb. 3.2.9 „Solar 2 Koll. 2 Pumpen"
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Achtung
Mindestlast 20 VA
07/2015
(Fortsetzung)
Netzseite
230 VAC
Gefahr
Netzseite
230 VAC
Gefahr
Solarregler TDC 3
Klemmanschlussplan Programm 7
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Kollektor 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Umschaltventil L
N
Umschaltventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 8
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor 1
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Vorlauf 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe (Koll.1) N
R2
Pumpe (Koll.2) L
N
Pumpe (Koll.2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Seite 13 von 42
