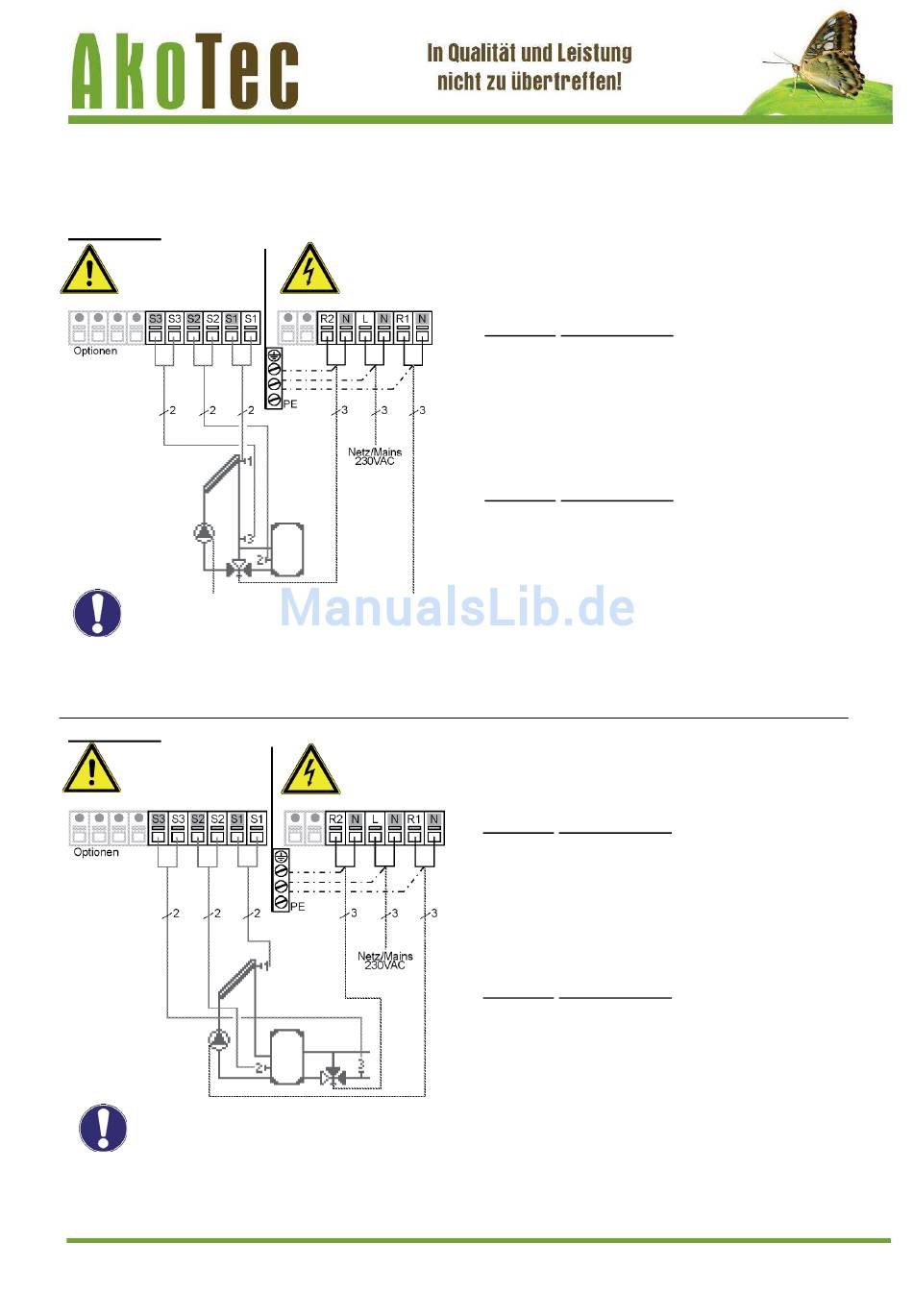

3.2 Elektrischer Anschluss
Abb. 3.2.4 „Solar mit Bypass"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Bypass
ohne Speicherladung
Achtung
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Mindestlast 20 VA
Abb. 3.2.5 „Solar mit Rücklaufanheb.
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Weg durch
Achtung
den Speicher
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Mindestlast 20 VA
07/2015
(Fortsetzung)
Netzseite
230 VAC
Gefahr
Netzseite
230 VAC
Gefahr
Solarregler TDC 3
Klemmanschlussplan Programm 3
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Vorlauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Bypass-Ventil L
N
Bypass-Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 4
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Hzk-Rücklauf
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Ventil L
N
Ventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
