3.2 Elektrischer Anschluss

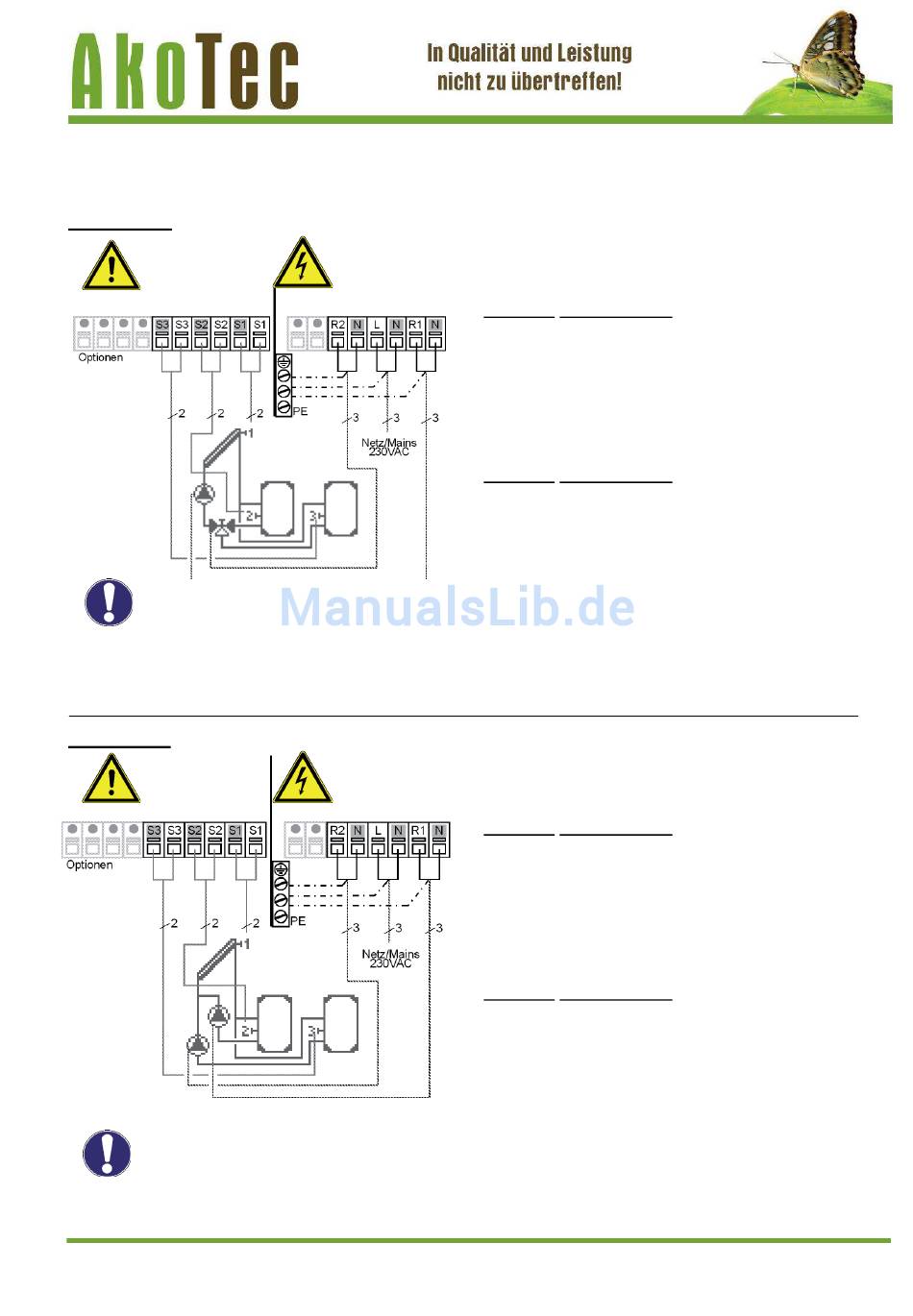

Abb. 3.2.10 „Solar 2 Speicher/Ventil"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Ladung zu
Fühler 3 (Speicher2)
Achtung
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Mindestlast 20 VA
Abb. 3.2.11 „Solar 2 Speicher/2 Pu."
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlregelung
von Standardpumpen,
Achtung
Mindestlast 20 VA
07/2015
(Fortsetzung)
Netzseite
230 VAC
Gefahr
Netzseite
230 VAC
Gefahr
Solarregler TDC 3
Klemmanschlussplan Programm 9
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe L (Drehzahl)
N
Pumpe N
R2
Umschaltventil L
N
Umschaltventil N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 11
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher 1
S3 (2x) Fühler 3 Speicher 2
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme: Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe (Sp.1) L (Drehz)
N
Pumpe (Speicher1) N
R2
Pumpe (Speicher2) L
N
Pumpe (Speicher2) N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Seite 14 von 42
